VC6415A 產品詳細規格
| 功能特點 |

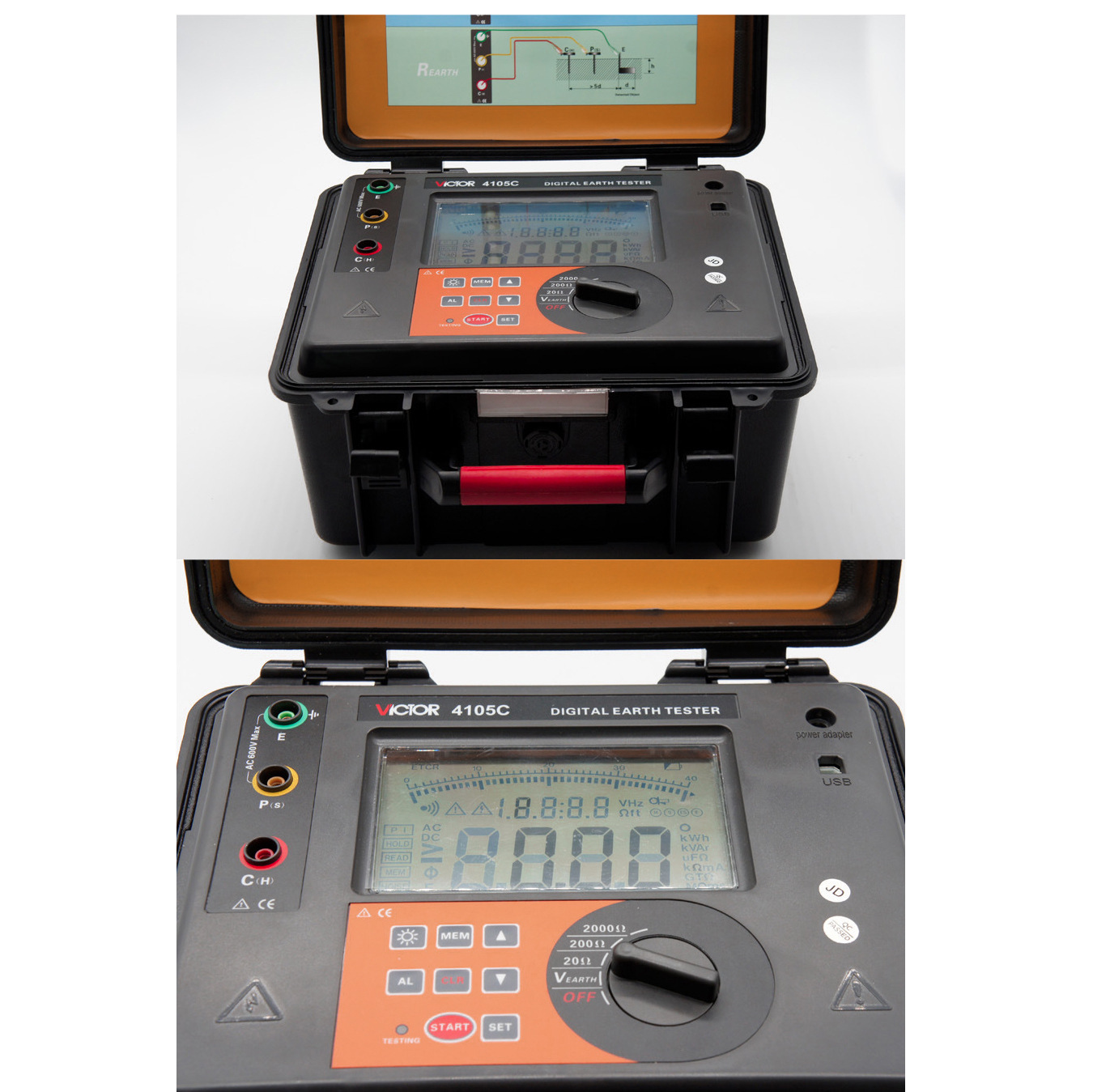

VICOTR 4105C 數字式接地電阻測試儀 |

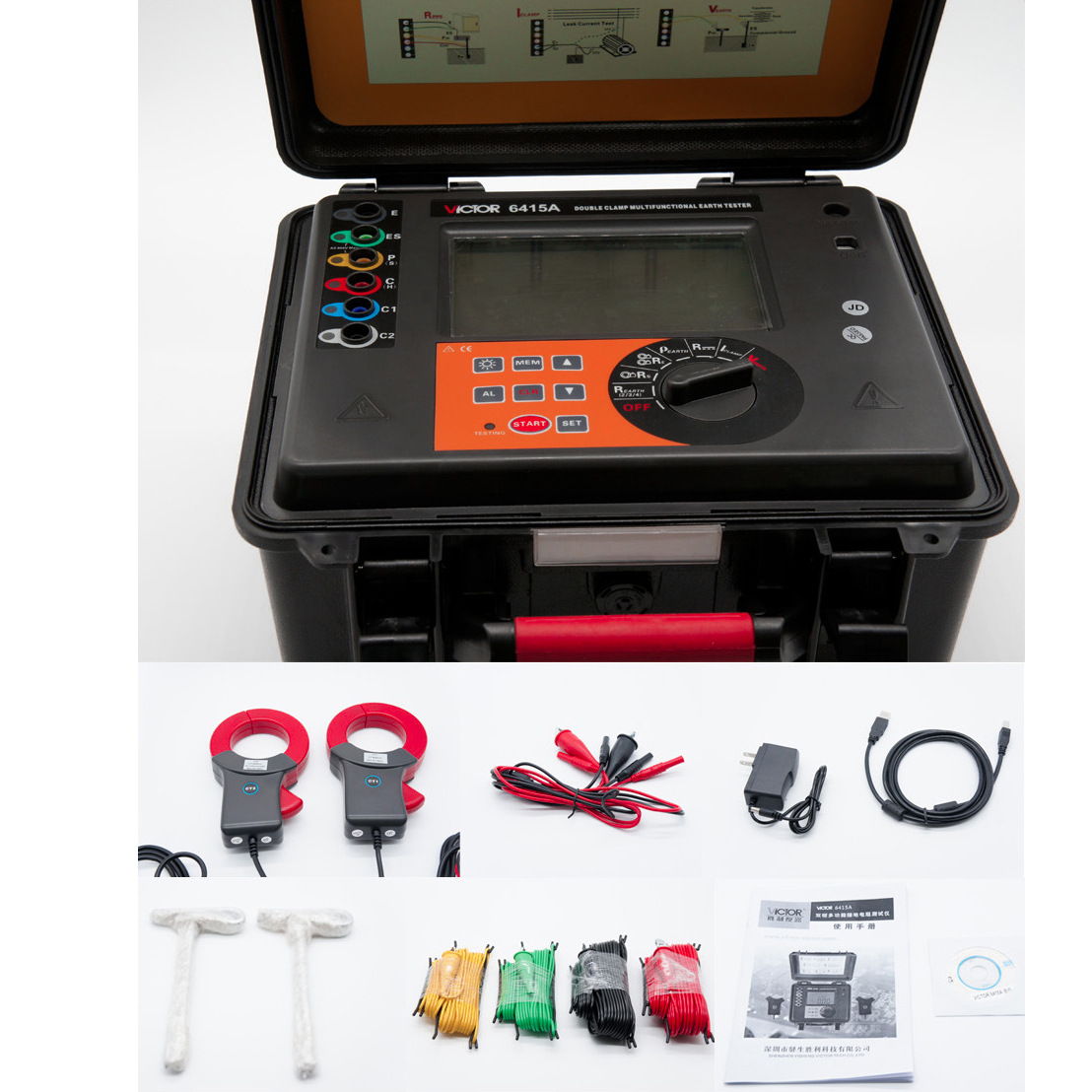

VICOTR 4106C 接地電阻/土壤電阻率測試儀 | VICTOR 6415A 雙鉗接地電阻測試儀 |
| 功 能 | 接地電阻測量，對地電壓測量，低值電阻測量 | 二三四線測量接地電阻、土壤電阻率；接地電壓、交流電壓測量 | 接地電阻、土壤電阻率、直流電阻、接地電壓、交流電流、漏電流測量 |
| 電 源 | DC 7.4V 2600mAh 可充鋰電池，電池充滿約8.4V | DC 7.4V 2600mAh 可充鋰電池，電池充滿約8.4V | DC 8.4V(可充電電池 ，連續待機300小時) |
| 量程 | 接地電阻：0.00Ω～2000Ω | 接地電阻：0.00Ω～30.00kΩ | 接地電阻、直流電阻：0.00Ω～30.00kΩ |
| 接地電壓：0V～600V | 接地電壓：0V～600V | 接地電壓：AC0.0V～100.0V | |
| / | 土壤電阻率：0.00Ωm～9000kΩm | 土壤電阻率：0.00Ωm～9000kΩm | |
| / | / | 交流電流：AC 0.00mA～600.0A | |
| 測量方式 | 精密三線測量、簡易兩線測量 | 精密4線、3線法測量、簡易2線測量接地電阻 | 精密四線、三線法測量、簡易二線、選擇法、雙鉗法測量接地電阻 |
| 測量方法 | 接地電阻：額定電流變極法，測量電流20mA Max； | 接地電阻：額定電流變極法，測量電流20mA Max | 土壤電阻率：四極法(溫納法) |
| 對地電壓：平均值整流 | 對地電壓：平均值整流(P(S)-ES接口間） | 直流電阻：變極法 | |
| 土壤電阻率：四極法(溫納法) | 交流電流：平均值整流(鉗形) | ||
| 對地電壓：平均值整流(P(S)-ES接口間) | |||
| 背 光 | 可控白屏背光，適合昏暗場使用 | ||
| 顯示模式 | 4位大LCD顯示，帶背光 | ||
| 測量指示 | 測量中LED閃爍指示，LCD倒計數顯示 | 測量中LED閃爍，LCD倒計數,進度棒圖指示 | 測量中LED閃爍指示，LCD倒計數顯示 |
| LCD尺寸 | 128mm×75mm；顯示域：124mm×67mm | ||
| 儀表尺寸 | 高寬厚：280mm×260mm×160mm | ||
| 標準測試線 | 3條：紅色15m，黃色10m，綠色5m各1條 | 4條：紅色20m，黑色20m，黃色10m，綠色10m各1條 | |
| 簡易測試線 | 2條：紅色1.6m，綠色1.6m各1條 | 2條：紅色1.6m，黑色1.6m各1條 | |
| 輔助接地棒 | 2根：φ10mm×150mm | 4根：φ10mm×150mm | |
| 測量時間 | 對地電壓：約3次/秒；接地電阻：約15秒/次 | 對地電壓：約3次/秒；接地電阻、土壤電阻率：約15秒/次 | 交流電流：約2次/秒；對地電壓：約2次/秒；接地電阻：約7秒/次 |
| 測量次數 | 5000次以上(20Ω檔測量10Ω，測1次，停30秒再測) | 5000次以上(短路測試，測1次，停30秒再測) | |
| 線路電壓 | AC 600V以下測量 | ||
| 通訊接口 | 具有USB接口，軟件監控，存儲數據可以上傳電腦，保存打印 | 具有RS232接口，存儲數據可以通過軟件上傳電腦 | |
| 通 訊 線 | USB通訊線1條，長1.5m | RS232通訊線1條，長1.5m | |
| 數據存儲 | 400組 | 300組 | 2000組 |
| 防護等級 | IP65（合蓋時） | ||
| 過載保護 | 測量接地電阻：E-P、E-C各端口間AC 280V/3秒 | 測量接地電阻：C(H)-E、P(S)-ES各端口間AC 280V/3秒 | 測量接地電阻： C(H)-E、P(S)-ES各端口間AC 280V/3秒 |
| 絕緣電阻 | 10MΩ以上(電路與外殼之間500V) | 20MΩ以上(電路與外殼之間500V) | |
| 耐 壓 | AC 3700V/rms(電路與外殼之間) | ||
| 電流鉗尺寸 | / | / | 高寬厚：185mm×115mm×43mm |
| 電 流 鉗 | / | / | 2把：藍黑插頭，紅黑插頭各1把 |
| 電流鉗口徑 | / | / | φ68mm |
| 電流鉗引線 | / | / | 長2m |
