圖片僅供參考,產品以實物為準

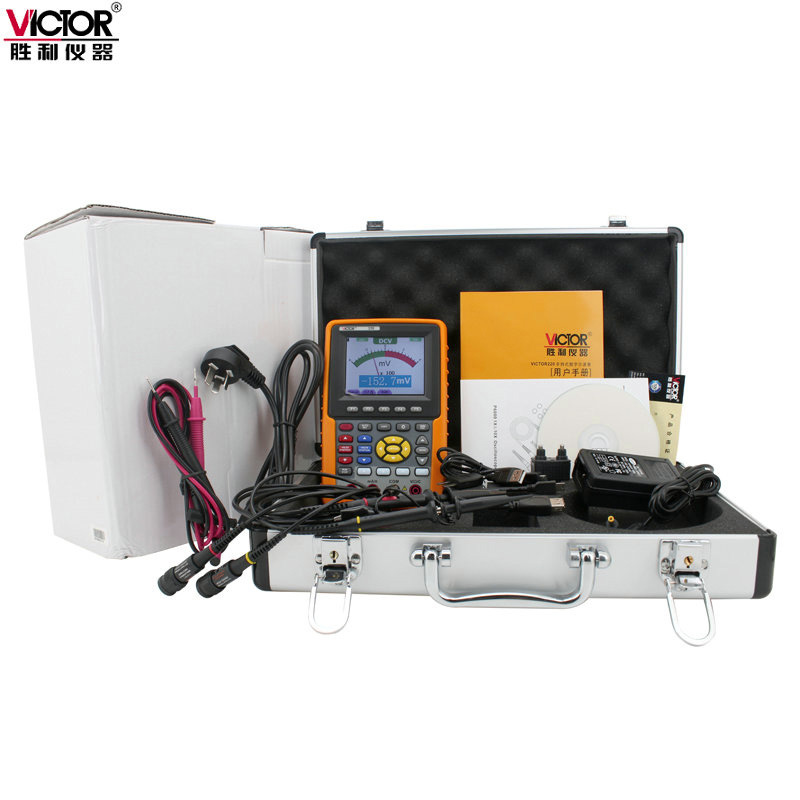

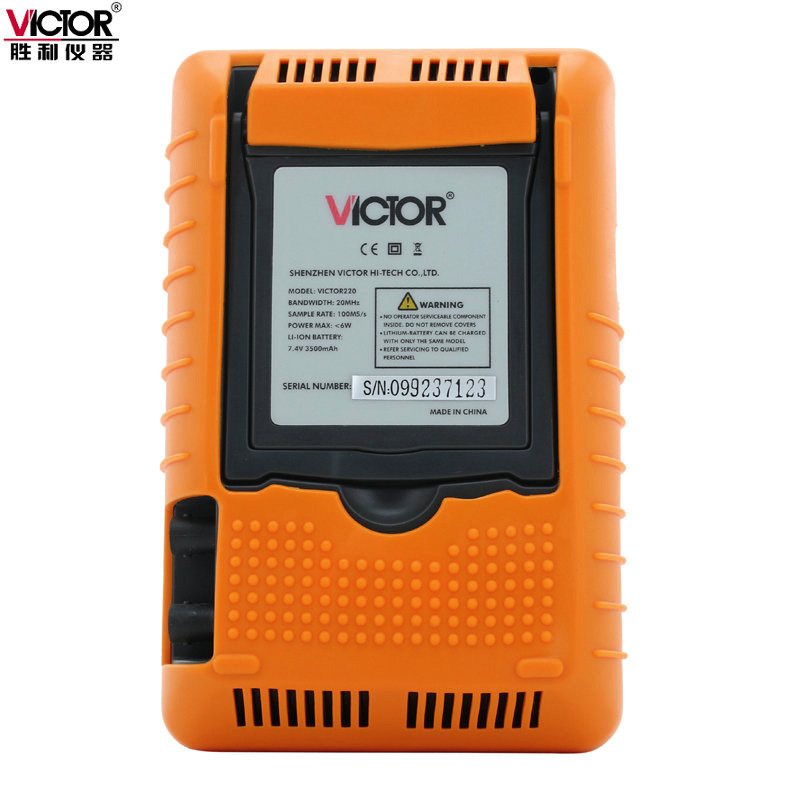

手持式示波表 彩色示波器
手持式示波表 彩色示波器
VC220
￥2,750.00
手持式示波表 彩色示波器產品詳細規格
|
產品型號：VICTOR 220 |
操作方式：自動量程 |
|
產品名稱：手持式示波表VICTOR 220 |
特殊功能：電腦接口 |
|
產品分類：手持式示波表 |
體積大?。菏殖质?/span> |
|
詳細介紹： |
|
1、采用工程硅膠按鍵增添手感舒適度，創新的快捷功能鍵進一步簡化了操作步驟，提升人機界面友好度； 2、U盤存儲功能，交替觸發功能，提高測量度，提升視頻觸發功能，優化噪聲容忍度調節； 3、帶寬20MHz,實時采樣率100-250MS/s； 4、集合示波器與萬用表一體； 5、長達6小時電池操作時間； 6、3.8英寸彩色液晶高清顯示效果。 |
|
功能參數 |
型號 |
||||||||
|
VICTOR 220 |
|||||||||
|
帶寬 |
20MHz |
||||||||
|
通道 |
2通道 |
||||||||
|
采 樣 |
采樣方式 |
普通采樣、峰值檢測、平均值 |
|||||||
|
實時采樣率 |
100MS/s |
||||||||
|
輸
入 |
輸入耦合 |
直流、交流 |
|||||||
|
輸入阻抗 |
1M±2%,與20pF±5pF并聯 |
||||||||
|
探入衰減系數 |
1X.10X.100X.1000X |
||||||||
|
輸入電壓 |
400V(DC峰值、1MΩ輸入組抗)（10：1探頭衰減） |
||||||||
|
通道間的隔離度 |
50Hz(100:1)、10MHz(25:1) |
||||||||
|
通道間時間延遲（典型） |
150ps |
||||||||
|
水
平 |
彩樣率范圍 |
10S/s~100MS/s |
|||||||
|
波形內插 |
(sinx)/x |
||||||||
|
記錄長度 |
每個通道6000個采樣點 |
||||||||
|
掃速范圍（S/div） |
5ns/div~5s按1~2.5~5 進制方式步進 |
||||||||
|
采樣率和延遲時間度 |
±100ppm(任何≥1ms的時間間隔 |
||||||||
|
時間間隔（△T）測量度 |
單次:±（1采樣間隔時間+100ppm×度數+0.6ns） ＞16個平均值: ±（1采樣間隔時間+100ppm×度數+0.4ns） |
||||||||
|
垂
直 |
模擬數字轉換器(A/D) |
比特分辨率。兩個通道同時采樣 |
|||||||
|
靈敏度（伏/格）范圍（V/div） |
5mV/div~5v/div（在輸入BNC處） |
||||||||
|
位移范圍 |
±10div(5mV/div~5V/div) |
||||||||
|
模擬帶寬 |
200M |
||||||||
|
單次帶寬 |
滿帶寬 |
||||||||
|
低頻響應（交流耦合，－３db） |
≥5Hz(在BNC上) |
||||||||
|
上升時間（BNC上典型的） |
≤17.5ns |
||||||||
|
直流增益度 |
±5% |
||||||||
|
直流測量度 （平均值采樣方式） |
經對捕獲的≥16個波形取平均值后波形上任何兩點間的電壓差（△V）:（±5%度數+0.05格） |
||||||||
|
觸
發 |
觸發類型 |
邊沿觸發 |
上升沿、下降沿 |
||||||
|
視頻觸發 |
行、場、奇場、任意行觸發 |
||||||||
|
交替觸發 |
|
||||||||
|
觸發靈敏度(邊沿觸發) |
直流耦合 |
通道1和通道2：0.2~1div可調（DC~滿帶寬） |
|||||||
|
交流耦合 |
50Hz及以上時和直流相同 |
||||||||
|
觸發電平范圍 |
距屏幕中心±6格 |
||||||||
|
觸發電平度(典型的)度適用于上升和下降時間≥20ns的信號 |
±0.3格 |
||||||||
|
觸發位移 |
前觸發655格，后觸發4格 |
||||||||
|
觸發靈敏度(視頻觸發,典型的) |
2格峰間值 |
||||||||
|
信號制式和行/場頻率 (視頻觸發類型) |
支持任何場頻或行頻的NTSC、PAL和SECAM廣播系統 |
||||||||
|
測
量 |
光標測量 |
光標間電壓差（△V）、光標時間差（△T） |
|||||||
|
自動測量 |
峰峰值、平均值、均方根值、頻率、周期 |
||||||||
|
數學操作 |
加、減、乘、除、反相 |
||||||||
|
存儲波形 |
4組波形，可連接U盤進行存儲 |
||||||||
|
李沙育圖形 |
帶寬 |
20MHz |
|||||||
|
相位差 |
±3degrees |
||||||||
|
技術指標 |
|||||||||
|
功能參數 |
型號 |
||||||||
|
VICTOR 220 |
|||||||||
|
顯
示 |
顯示類型 |
3.8英寸彩色液晶顯示 |
|||||||
|
顯示分辨率 |
320水平×240垂直像素 |
||||||||
|
顯示色彩 |
4096色 |
||||||||
|
顯示語言種類 |
中文簡體、英文 |
||||||||
|
電源/ 接口 特性 |
功耗 |
＜6W |
|||||||
|
電源電壓 |
100-240V AC 50/60Hz |
||||||||
|
適配器輸出電壓 |
8.5V DC |
||||||||
|
適配器輸出電流 |
1500mA |
||||||||
|
PC接口 |
USB、RS232接口 |
||||||||
|
電池 |
鋰離子電池 |
7.4X、3500、mAh |
|||||||
|
|
|||||||||
|
數
字
萬
用
表 |
數字顯示 |
33/4位 |
|||||||
|
顯示 |
4000 |
||||||||
|
輸入阻抗 |
10MΩ |
||||||||
|
電壓 |
VDC:400mv、4v、40v、； 輸入電壓；直流400v VAC:4v、40v、400v：±（1%±3個字）;頻率范圍：40Hz到400Hz：輸入電壓；交流400V有效值 |
||||||||
|
電流 |
DCA:40mA、400mA：±（1.5%±1字） 10A:±(5%±3字） ACA：400mA：±（1.5%±3字）400mA：±（2%±1個字） 10A:±(5%±3字） |
||||||||
|
電阻 |
400Ω：±（1%±3個字） 4KΩ、40KΩ、400KΩ、4MΩ：±（1%±1個字） 40MΩ:±(1.5%±3個字） |
||||||||
|
電容 |
5.12nf-100uf:±（3%±3個字） |
||||||||
|
二極管 |
電壓度數：0V到1.5V |
||||||||
|
通段測試 |
判斷電阻＜50Ω（±30Ω）（蜂鳴） |
||||||||
|
探
頭 |
|
1X位置 |
|||||||
|
帶寬 |
直流至6MHz |
||||||||
|
衰減比率 |
1：1 |
||||||||
|
補償范圍 |
10pf~35pf |
||||||||
|
輸入電阻 |
1MΩ±2% |
||||||||
|
輸入電容 |
85pf~115pf |
||||||||
|
輸入電壓 |
150VDC |
||||||||
|
一般特性 |
|||||||||
|
環
境 |
溫度 |
只用電池：0-50℃（32至122℉） 電源適配器：0至40℃（32至104℉） 存放：-20至+60℃（-4至+104℉） |
|||||||
|
濕度 |
0至10℃（32至50℉）無冷凝 10至30℃（50至86℉）95% 30至40℃（86至104℉）75% 48至50℃（104至122℉）45% |
||||||||
|
機械 規格 |
尺寸 |
180mm×113mm×40mm |
|||||||
|
重量 |
645克 |
||||||||
