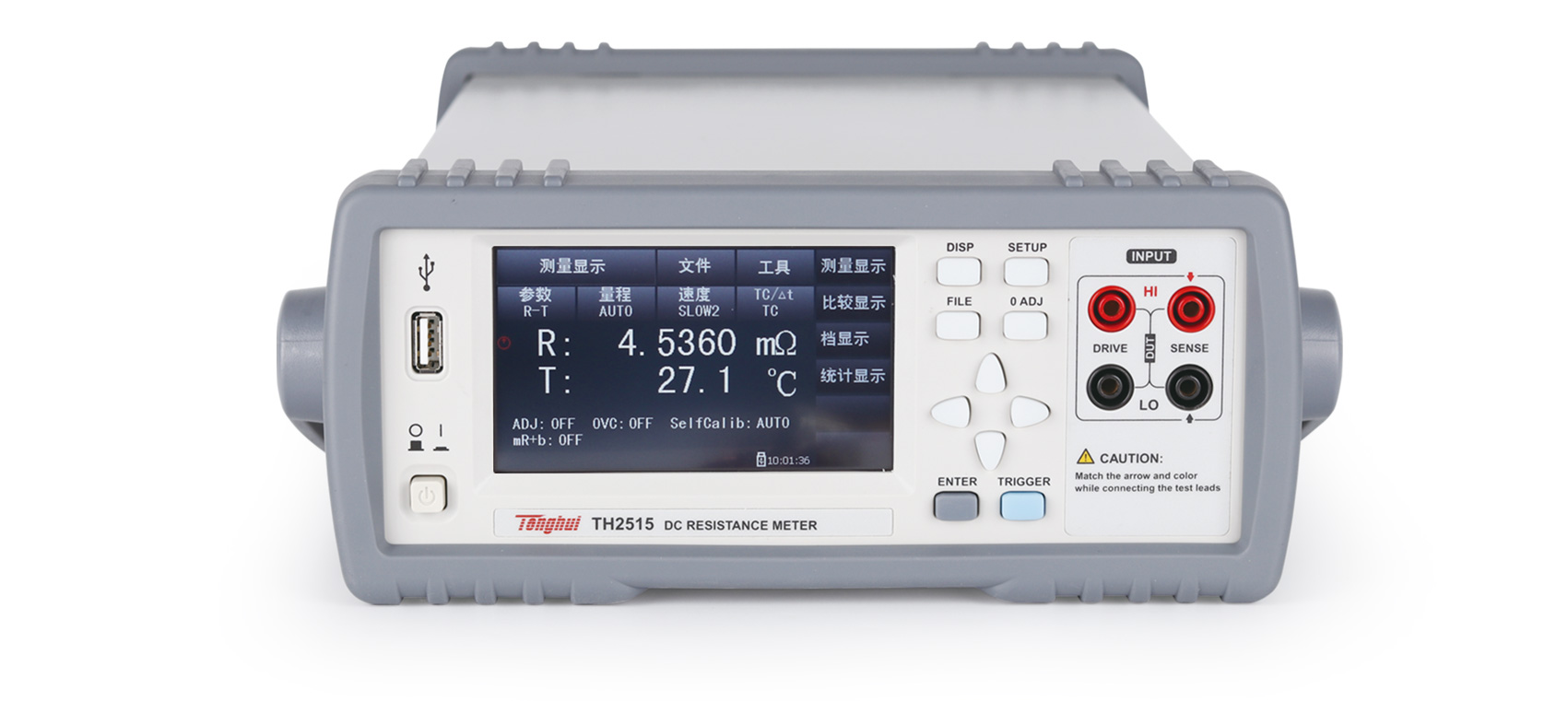

同惠TH2515 直流低電阻測試儀
同惠TH2515 直流低電阻測試儀
TH2515
￥7,880.00
同惠TH2515 直流低電阻測試儀產品詳細規格
簡介
同惠電子憑借其在阻抗測試領域深厚的技術積淀和廣泛的市場調研，推出了帶觸摸功能和彩色液晶顯示的直流阻抗測試儀器--TH2515系列直流電阻測試儀。其較高的性能、便捷的操作、精美的外觀足以相較于市場上的前沿產品。TH2515系列直流電阻測試儀采用當前主流的32bits CPU和高密度SMD貼裝工藝，帶觸摸功能的24位色4.3英寸彩色液晶屏，界面清爽、操作便捷；0.01%的電阻測量精度及0.1uΩ小電阻分辨率在國內首屈一指，其適用于繼電器接觸電阻、接插件接插電阻、導線電阻、印制板線路及焊孔電阻等；很好的消除了熱電對被測元件接觸的影響而引起的潛在誤差；溫度補償和溫度轉換功能免除環境溫度對測試工作的影響；失調電壓補償功能能夠有效消除被測件的自身的電動勢以及接觸電勢差；其高速的測試速度以及通過handler接口可以輸出10檔不同邊界的比較結果信號，便于生產線上的自動化操作。TH2515系列提供了幾乎有主流的接口功能，可方便的與PC進行數據通訊和遠程控制。
■電阻范圍: 0.1μQ - 110MS
電阻精度: 0.01%，電阻分辨率: 0.1μQ
■溫度基本精度: 0.1C
■采樣速率約100次/秒
I14.3寸24色彩色觸摸液晶屏480X272分辨率
I 1測試狀態故障智能檢測
R, LPR,等多種測試功能組合
■低電壓測試模式， 有效保護被測件
溫度轉換功能(Ot)
溫度補償功能(TC)
■失 調電壓補償功能(oVC)
用戶自校準功能(0 ADJ)
■統計功能， 提供CpK，Cp等統計量
截屏功能，數據記錄功能
■同時輸出10檔檔比較結果(限，合格以及訊響)
■通過USB HOST自動升級儀器操作軟件
■符合LXI c類標準
Handl er接口用于實現聯機操作
|
產品型號 |
TH2515 |
|||
|
顯示器 |
24位色；分辨率為400 X 272的RGB真彩色TFT LCD顯示器帶觸屏功能 |
|||
|
讀數位數 |
5 ? 位 |
|||
|
測量范圍 |
0.1μΩ --110MΩ |
|||
|
電阻量程 |
電流 |
分辨率 |
準確度 Rd%+FS% |
|
|
20 mΩ |
1A |
0.1μΩ |
0.10+0.025 |
|
|
200mΩ |
1μΩ |
0.35+0.030 |
||
|
2Ω |
100mA |
10μΩ |
0.035+0.010 |
|
|
20Ω |
10mA |
100μΩ |
0.025+0.008 |
|
|
200Ω |
1mΩ |
0.01+0.002 |
||
|
2kΩ |
1mA |
10mΩ |
0.01+0.002 |
|
|
20kΩ |
100μA |
100mΩ |
0.01+0.002 |
|
|
100kΩ |
1Ω |
0.01+0.005 |
||
|
1MΩ |
10μA |
10Ω |
0.02+0.005 |
|
|
10MΩ |
1μA |
100Ω |
0.1+0.010 |
|
|
100MΩ |
100nA |
1kΩ |
1+0.1 |
|
|
測量功能 |
|
|||
|
電阻測量時間 |
FAST：7ms；MED：22ms；SLOW1：102ms；SLOW2：402ms 以上為DISY OFF，當DISY ON 另加20ms。 |
|||
|
溫度測量時間 |
100 ± 10ms |
|||
|
測試端配置 |
四端 |
|||
|
測量平均設置 |
1-255 |
|||
|
清“0” |
√ |
|||
|
量程切換 |
自動、手動 |
|||
|
觸發方式 |
內部、手動、外部、總線 |
|||
|
電源頻率選擇 |
√ （避免電源噪聲干擾） |
|||
|
測量設置參數保存 |
30組 |
|||
|
低電壓測量 |
開路電壓：≤ 60mV有效量程：2Ω, 20Ω, 200Ω, 2kΩ |
|||
|
熱電勢消除 |
√ |
|||
|
統計功能 |
平均值、值、小值、總標準偏差、采樣標準偏差、工程能力指數（分散性Cp、偏向性CpK） |
|||
|
測量異常檢測 |
√ 檢測測量線是否連接正常 |
|||
|
多極連接器 |
√（可選高阻測試噪聲抑制功能） |
|||
|
Beep工作狀態 |
比較器、檔比較、按鍵 |
|||
|
按鍵鎖定 |
√ |
|||
|
溫度測量 |
|
|||
|
溫度測量1 |
-10.0℃--99.9℃ 傳感器：PT500 |
|||
|
溫度測量2 |
模擬輸入：0V--2V 顯示：-99.9℃ - 250℃ |
|||
|
溫度補償功能 |
（電阻測量值轉換為設定溫度時的阻值） |
|||
|
溫度轉換功能 |
（由加溫前后電阻測試值獲得溫升） |
|||
|
比較判別 |
|
|||
|
比較器 |
信號輸出 |
HI/IN/LO |
||
|
訊響 |
鳴叫模式：OFF，IN，HI/LO |
|||
|
極限設置方式 |
值上/下限，百分比上下限+標稱值 |
|||
|
分選 |
10檔，值/百分比 |
|||
|
外觸發延遲時間 |
自動：由量程、低電壓模式ON/OFF、OVC(失調電壓補償)ON/OFF決定手動：0.000--9.999s |
|||
|
外輸入觸發 |
上升沿/下降沿可選 |
|||
|

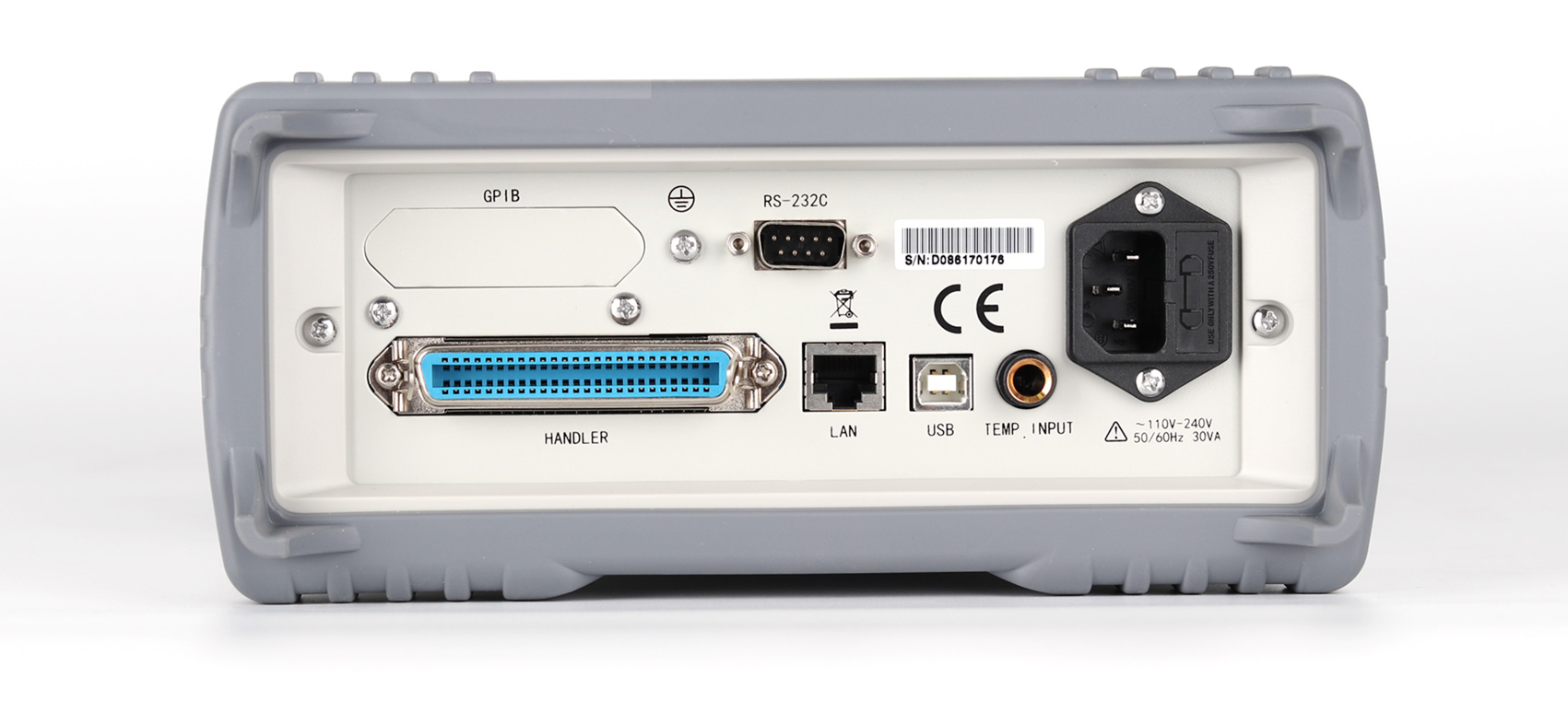

接口配置 |
USB DEVICE 、USB HOST 、RS232、LAN、HANDLE R、GPIB（OPTION） |
|||
|
一般技術指標 |
|
|||
|
溫度、濕度 |
0℃ -- 40℃，≤ 90%RH |
|||
|
保證精度溫度 濕度 |
23±5℃ ≤80%RH |
|||
|
供電電源 |
電壓 |
110V~220V |
||
|
頻率 |
50Hz/60Hz |
|||
|
功耗 |
30 VA |
|||
|
尺寸 |
215mm×87mm×335mm（凈尺寸） 235mm×105mm×360mm（加護套后） |
|||
|
重量 |
約3.6kg |
|||
