圖片僅供參考,產品以實物為準
產品名稱

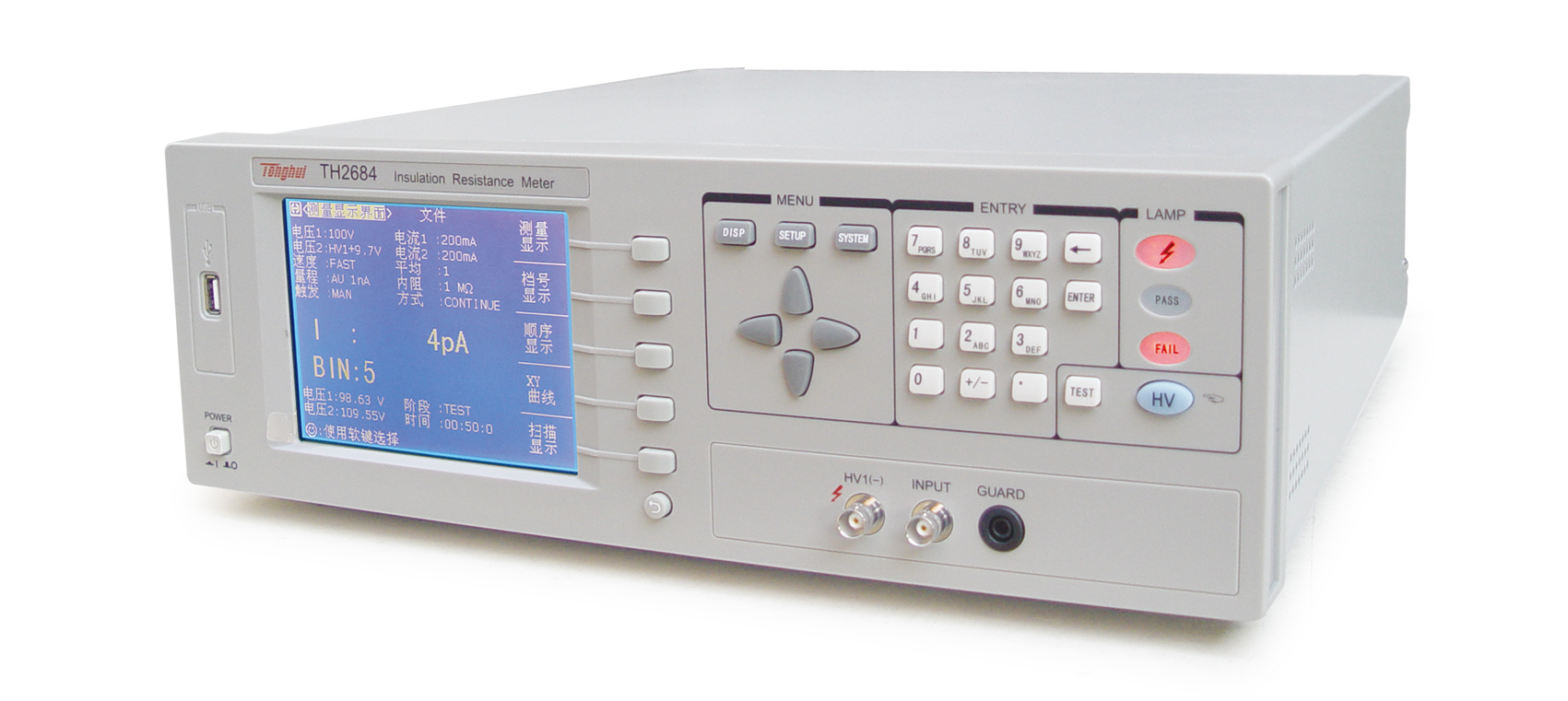

同惠TH2684 絕緣電阻測試儀
產品型號
同惠TH2684 絕緣電阻測試儀
產品內部編號
TH2684
產品價格
￥13,900.00
產品分類
同惠TH2684 絕緣電阻測試儀產品詳細規格
簡介
測試充電電流: 2mA, 25mA，200mA
■
測試速度: 50ms/次
高測量精度:土2% (< 1TS2 )
■
測試電壓范圍: 10 - 500V, 1V步進(雙路)
320X2 40大屏幕的LCD顯示，中英文可選操作界面
■
低漏電流測試:低到10pA, 精度2%，土2pA
■
兩路電壓輸出，分辨設置預充電電壓和測試電壓
預充電電壓可設置為獨立電壓或跟隨測試電壓輸出模式
1004大功率電源，強勁的充電功能
針對容性器件的接觸檢查功能
■
采用可切換輸入內阻技術，保證儀器快速準確的測試
■
7檔量程，手動或自動模式
■
4檔分選檔位比較功能
可編程測試模式，實現客戶自定義電壓電流曲線測試方案
具有電阻(R) /時間(T)或電流(I) /時間(T)兩種曲線測試界面
屏幕截圖可快存于U盤
■
通過u盤自動升級系統固件
■
Handl exr接口用于可實現聯機操作
■ TH2684型高精度絕緣電阻測試儀是一款能快速測量電子元器件，介質材料，設備和電線電纜等絕緣性能的智能化測量儀器。采用大尺寸的液晶，人性化的菜單布，使用戶可更方便的操作儀器。
■ 采用了可切換輸入內阻技術和內置雙電壓輸出，支持預充電,以及接觸檢查功能，使得儀器可實現電容IR的快速一般技術參數測試。
■ TH2684可由用戶自行編程測試步驟，多可達18步。例如，用戶可編程充電，等待，測試，放電等，每個步驟長可持續100s。
■ TH2684標配RS232,USB DEVICE,Handler等接口。其中Handler接口為實現自動測試系統提供了方便。掃描口，則為大量元器件的測試提供了方便。用戶還可以配一臺掃描儀來加快元器件的測試。
■ TH2684具有兩路電壓輸出功能，預充電電壓輸出和測試電壓輸出分別設置，預充電電壓輸出可設置成跟隨測試電壓變化，并可在此基礎上微調，此外，也可設置為獨立電壓輸出模式。
絕緣電阻測試范圍: 10k2 - 50TQ2
■測試充電電流: 2mA, 25mA，200mA
■
測試速度: 50ms/次
高測量精度:土2% (< 1TS2 )
■
測試電壓范圍: 10 - 500V, 1V步進(雙路)
320X2 40大屏幕的LCD顯示，中英文可選操作界面
■
低漏電流測試:低到10pA, 精度2%，土2pA
■
兩路電壓輸出，分辨設置預充電電壓和測試電壓
預充電電壓可設置為獨立電壓或跟隨測試電壓輸出模式
1004大功率電源，強勁的充電功能
針對容性器件的接觸檢查功能
■
采用可切換輸入內阻技術，保證儀器快速準確的測試
■
7檔量程，手動或自動模式
■
4檔分選檔位比較功能
可編程測試模式，實現客戶自定義電壓電流曲線測試方案
具有電阻(R) /時間(T)或電流(I) /時間(T)兩種曲線測試界面
屏幕截圖可快存于U盤
■
通過u盤自動升級系統固件
■
Handl exr接口用于可實現聯機操作
RS232C、USB Device實現遠程控制
支持掃描接口，為用戶的大批量測試提供方便
技術參數
| 型號 | TH2684 |
| 測試輸出 |
|
| 測試電壓范圍 | 10-500V，1V步進（雙路） |
| 測試充電電流 | 2mA，25mA，200mA |
| 輔助充電電壓 | 10-500V，1V步進 |
| 輔助充電電流 | 2mA，25mA，200mA |
| 電壓精度 | 2% ± 1V |
| 電阻測試 |
|
| 測量顯示范圍 | 10 kΩ– 50TΩ |
| 測試精度 | IR < 1T: 2% |
| 電流測試 |
|
| 測量顯示范圍 | 1pA - 1mA |
| 測試精度 | 2% ± 2pA |
| 量程數量 | 7 |
| 量程工作模式 | 自動、保持 |
| 響應速度 | < 50ms（量程保持） |
| 測試平均次數 | 1 - 100 |
| 連續測試間隔 | < 100ms（量程保持） |
| 其它 |
|
| 充電時間 | 0 - 1000s |
| 測量延時 | 0 - 1000s |
| 源電阻 | 200Ω |
| 放電電阻 | 2kΩ |
| 工作模式 | 手動、內置的定時器、遠控 |
| 特殊測試模式 | R-T、I-T |
| 比較器功能 | 四檔：（三檔合格，一檔不合格） |
| 存儲器 | 可保存20組儀器設定值 |

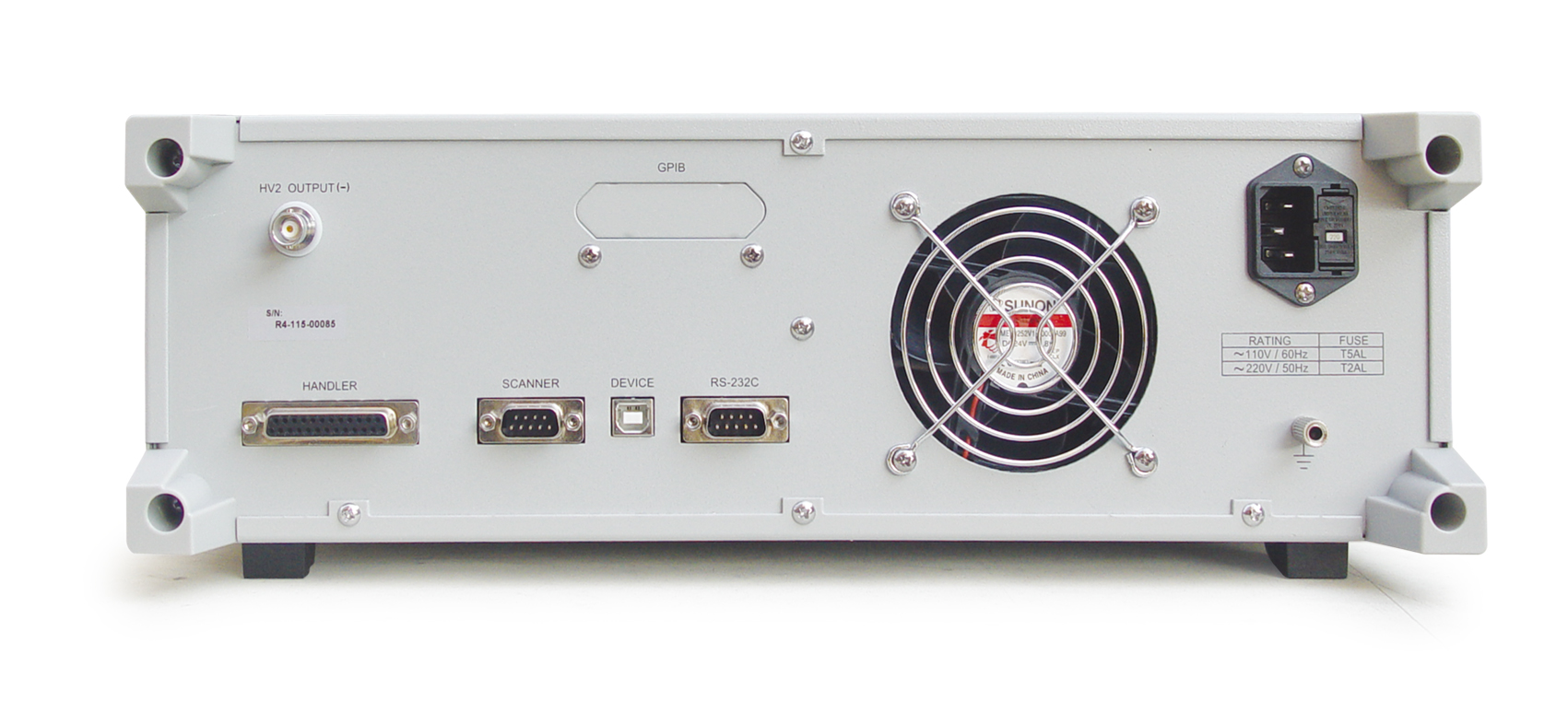

| 標準接口 | GPIB,（選件）RS232C, HANDLER接口輸出，USB DEVICE( USB TMC and USB CDC support)， USB HOST(FAT16 and FAT32 )， 掃描接口 |
| 工作溫度、濕度 | 10℃ -40℃，≤ 90% RH |
| 電源要求 | 90 - 130 V AC(60Hz) 198 - 260V AC(50HZ) |
| 功耗 | 250W |
| 體積 | 400(W)×132(H)×430(D) |
| 重量 |
14kg |
