同惠TH2882AS-5 脈沖式線圈測試

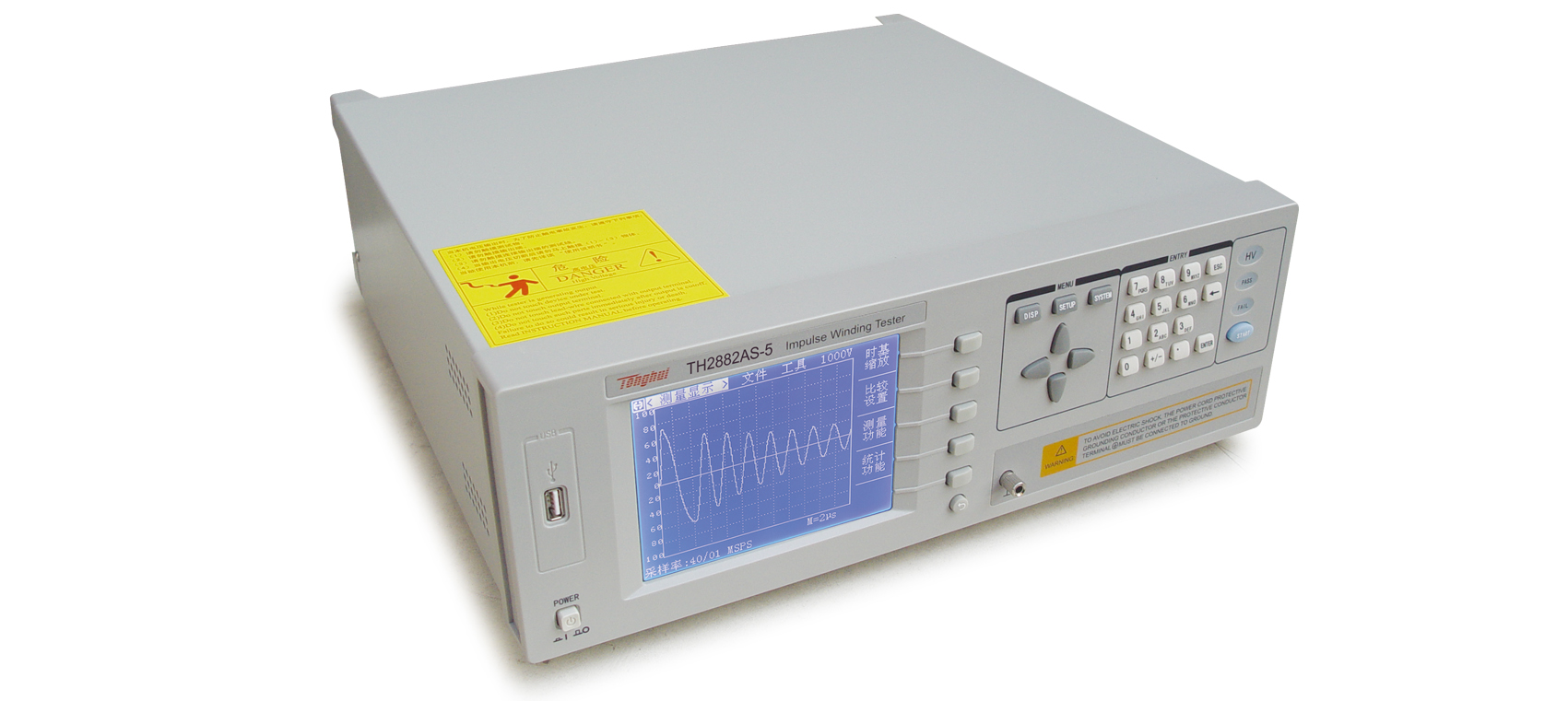

同惠TH2882AS-5 脈沖式線圈測試儀
TH2882AS-5
￥9,200.00
同惠TH2882AS-5 脈沖式線圈測試儀產品詳細規格
■
脈沖電壓輸出: 500V-5kV 100V步進可三相
電感測試范圍:≥200μH
測試速度:三相2次/秒(波形0FF)
40Msps采樣率
四種波形比較方法
■
三相線圈脈沖式測試:三相三線三相四線
320 X 240點陣圖形LCD顯示
■
中英文操作界面
可編程的多種觸發方式
電壓、時間和頻率測量功能
■
Handler, RS-232C， USB host, GPIB (選件)接口
USB盤可存儲500組標準波形
線圈類產品（如變壓器、電機等）由于繞線材料、磁性材料、骨架、加工工藝等因素的影響會產生線圈層間、匝間及引腳間等絕緣性能的降低。TH2882A系列脈沖式線圈測試儀是采用高速取樣技術研制的新一代線圈類產品絕緣性能的測試儀器，可為大多數線圈類產品提供測試解決方案。TH2882A將標準線圈的采樣波形存儲于儀器中，測試時將被測波形與標準波形比較，根據設定的判據（面積、面積差、相位差、電暈等）以判定被測線圈的優劣。TH2882AS主要用于測試具有三組線圈之各種三相三線制或三相四線制電機產品，測試波形可與儀器內部標準波形比較，也可不需標準波形而在不同線圈間比較其一致性。
|
型號 |
TH2882AS-5 |
|
輸出脈沖電壓 |
500V-5000V±5%, 100V步進 |
|
電壓控制方式 |
正常：編程設定測試端開路時電壓恒定：電壓自動控制，不受繞線阻抗影響 |
|
測試范圍 |
三相三線制 三相四線制 |
|
脈沖能量 |
≤250milli-焦耳 |
|
電感量測試范圍 |
≥200μH |
|
顯示器 |
320×240點LCD屏幕，240×200點波形顯示 |
|
顯示內容 |
設定參數，標準與被測波形，測量與比較結果 |
|
波形采樣 |
40 MSPS采樣率，8位，960點 |
|
輸入阻抗 |
10MΩ(電阻分壓器) |
|
測量速度 |
三相測試:2.0次/秒（波形顯示OFF）,1.5次/秒（波形顯示ON） |
|
顯示波形測量 |
電壓，時間，頻率 |
|
觸發方式 |
內部/手動（腳控）/外部/總線 |
|
比較方式 |
面積比較，面積差比較，電暈放電，相位差比較 |
|
測量重復精度 |
±1% |
|
判別輸出 |
PASS/FAIL 顯示，報警 |
|
存儲器 |
儀器內部可存儲60組標準波形USB盤可存儲500組標準波形 |
|

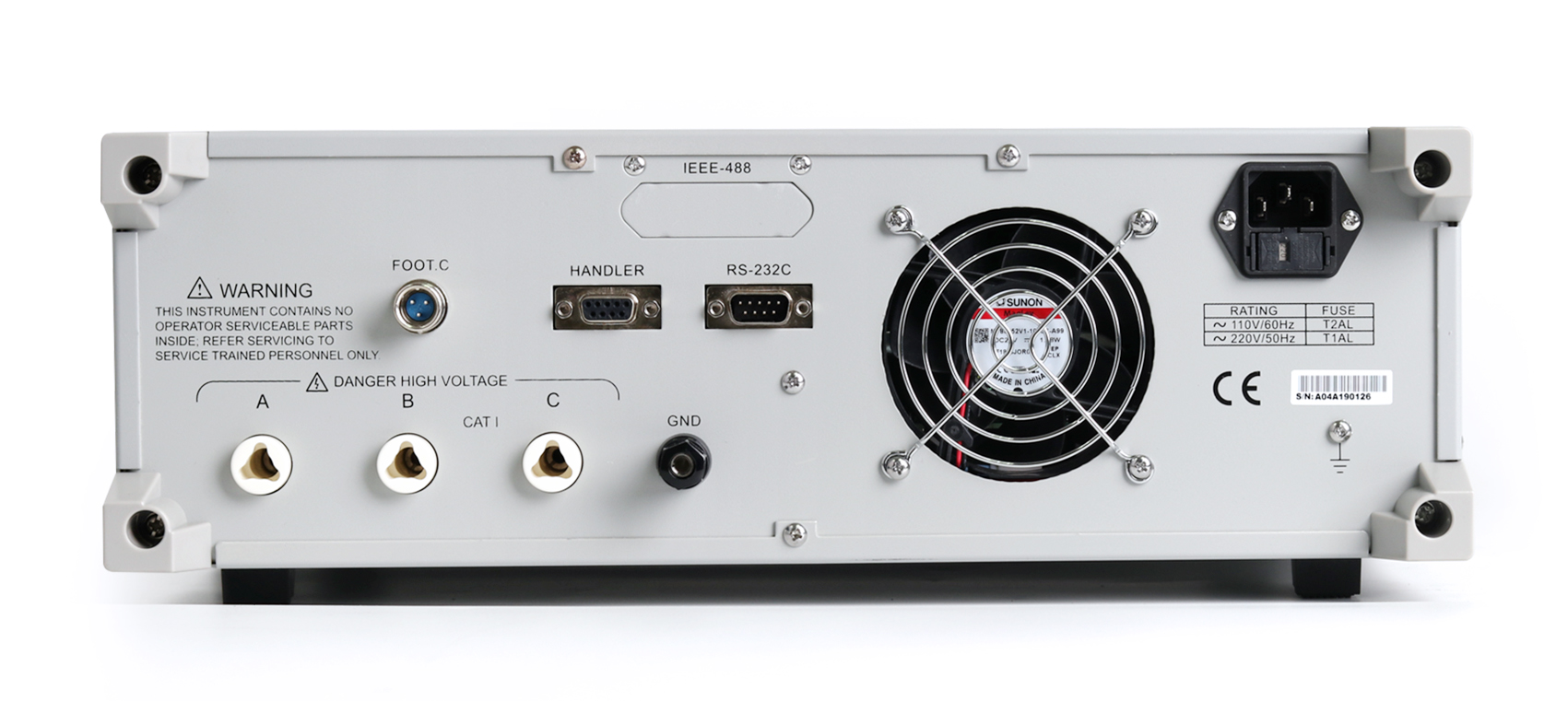

接口 |
HANDLER,RS232C,GPIB(選件)， |
| 標配 | |||||
| 配件名稱 | 型號 | ||||
| 腳踏啟動開關 | TH2881-001 | ||||
| 高壓測試線 | TH2882AS-01 | ||||
| 選配 | |||||
| 配件名稱 | 型號 | ||||
| TH10001GPIB接口板 | TH10001 | ||||
| TH2818-USB主控板 | TH26025 | ||||
