圖片僅供參考,產品以實物為準
產品名稱

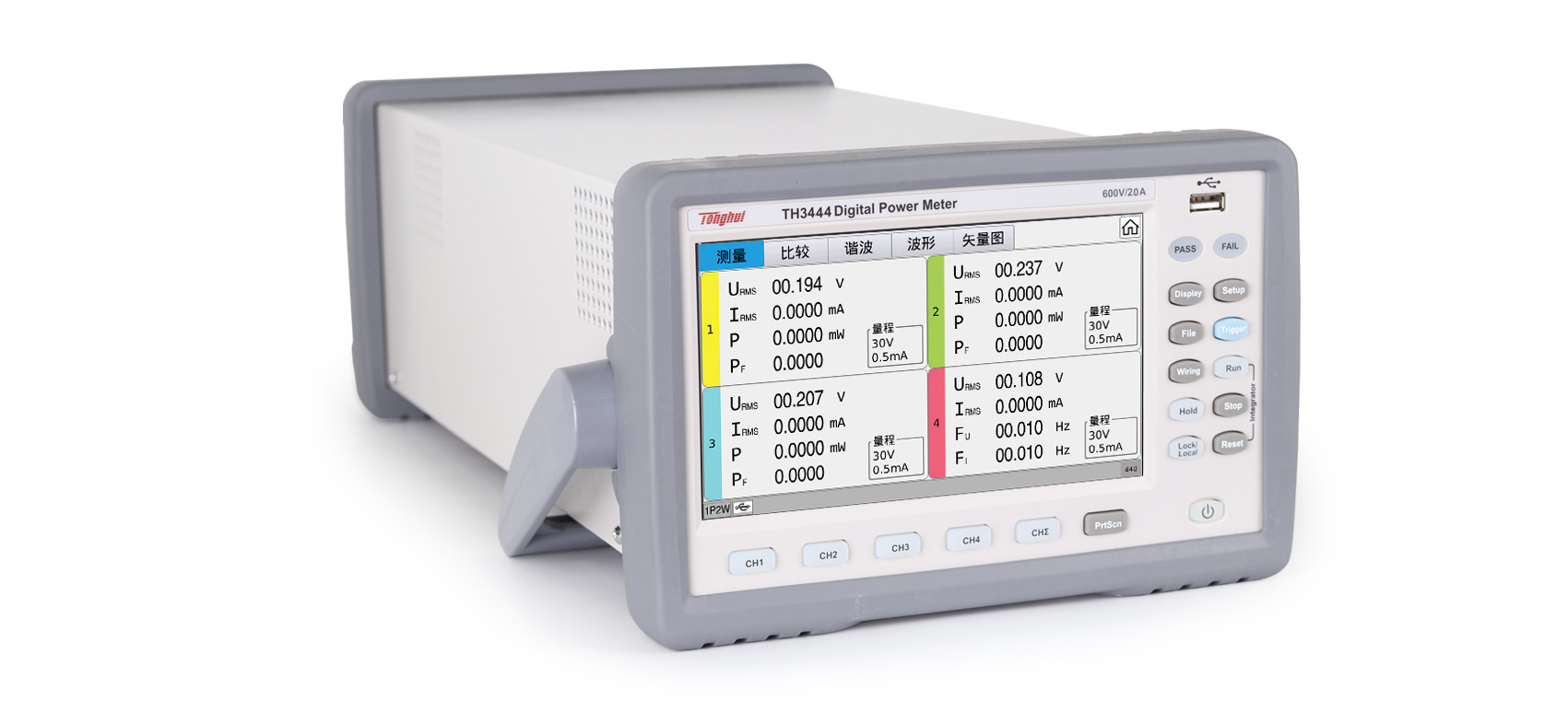

同惠TH3444 多通道數字功率計
產品型號
同惠TH3444 多通道數字功率計
產品內部編號
TH3444
產品價格
￥27,280.00
產品分類
同惠TH3444 多通道數字功率計產品詳細規格
性能特點
通道: 4
交直流:支持交流和直流輸入測試
軟啟動:采用軟電源開關設計
高分辨顯示: 7英寸, 800X600分辨率，電容觸摸屏,支持鼠標
操作
提供顯示截圖操作
寬頻輸入: 0. 1Hz- 100kHz,適用市場上大部分的電力系統
嵌入式系統:搭載嵌入式操作系統，人機交互更加靈活、友好
比較功能:提供8個比較通道的比較輸出，且輸出方式可編程
諧波分析:分析參數可控,提供列表顯示及棒圖顯示方式
波形顯示:提供基本的輸入信號的波形顯示功能以及積分功
率的波形顯示
矢量顯示:提供輸入信號的矢量圖顯示.
靈活的能量積分控制:提供連續時間控制和手動控制能量積
分的運行和停止操作
■文件存儲: 較為強大的文件系統，兼容大部分U盤使用(FAT
格式)

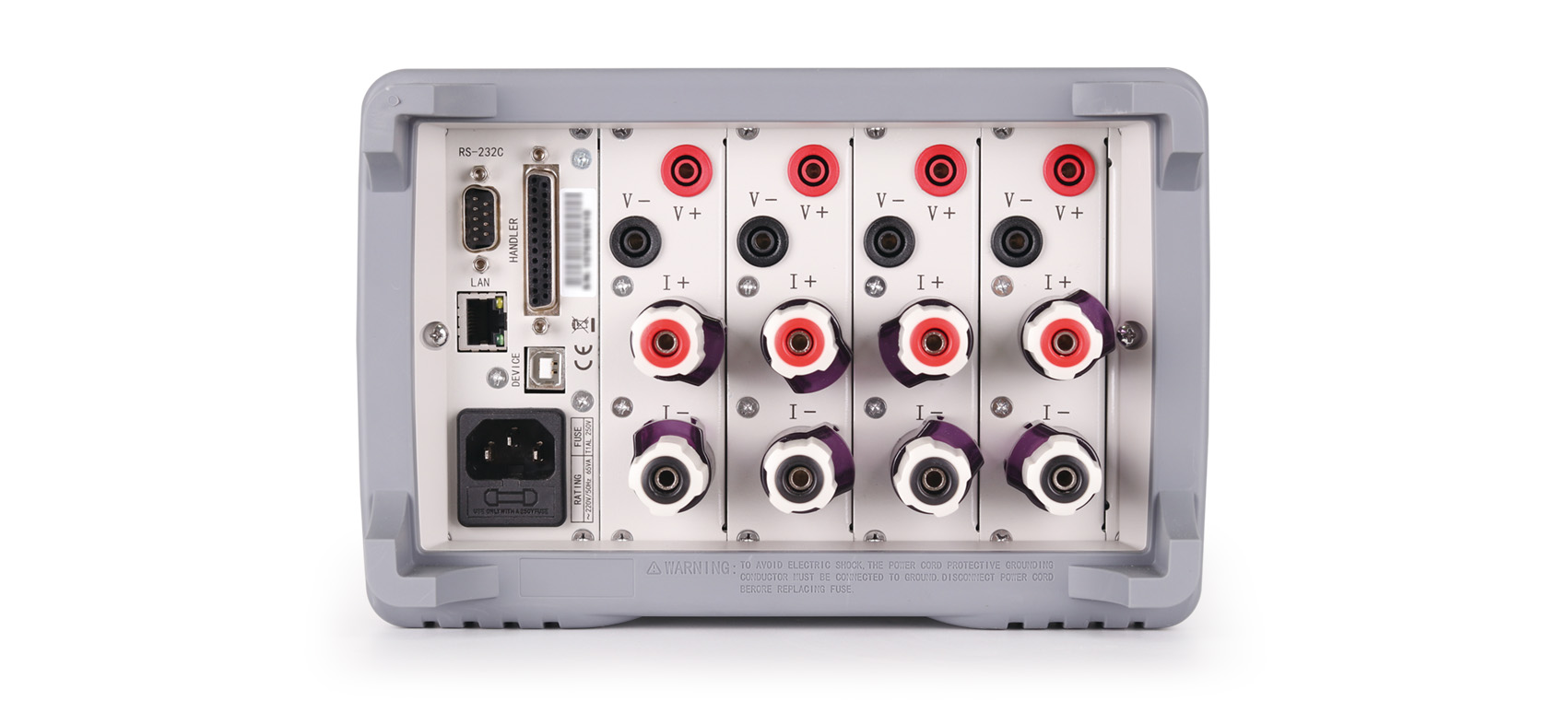

豐富的接口: USB HOST、 USB DEVICE、 LAN、HANDLER、
RS232/RS485 (二選一) ;
通訊協議:支持SCPI指令集及ModBus指令解析。
通道: 4
交直流:支持交流和直流輸入測試
軟啟動:采用軟電源開關設計
高分辨顯示: 7英寸, 800X600分辨率，電容觸摸屏,支持鼠標
操作
提供顯示截圖操作
寬頻輸入: 0. 1Hz- 100kHz,適用市場上大部分的電力系統
嵌入式系統:搭載嵌入式操作系統，人機交互更加靈活、友好
比較功能:提供8個比較通道的比較輸出，且輸出方式可編程
諧波分析:分析參數可控,提供列表顯示及棒圖顯示方式
波形顯示:提供基本的輸入信號的波形顯示功能以及積分功
率的波形顯示
矢量顯示:提供輸入信號的矢量圖顯示.
靈活的能量積分控制:提供連續時間控制和手動控制能量積
分的運行和停止操作
■文件存儲: 較為強大的文件系統，兼容大部分U盤使用(FAT
格式)
豐富的接口: USB HOST、 USB DEVICE、 LAN、HANDLER、
RS232/RS485 (二選一) ;
通訊協議:支持SCPI指令集及ModBus指令解析。
應用
■ 電機、變壓器
■ 電子生產設計
■ 照明
■ 航空航天軍工
■ 網絡通訊
■ 音視頻設備
■ 監控設備
■ 源類設備
交流電源，直流電源，線性電源、開關電源，以及變頻器等源類輸出設備的電參數測試分析
■ 負載設備
各種類型的家用電器、工業電器、各種電子負載等用電設備的電參數測試分析
技術參數
| 型號 | TH3431 | TH3433 | TH3434 | TH3441 | TH3443 | TH3444 | |
| 通道數 | 1 | 3 | 4 | 1 | 3 | 4 | |
| 顯示器 | 7寸(800*480)彩色TFT電阻觸摸屏 | ||||||
| 接線方式 |
一相兩線 (1P2W) |
一相兩線(1P2W) 一相三線(1P3W) 三相三線(3P3W) 三相四線(3P4W) 三電壓三電流(3V3A) |
一相兩線 (1P2W) |
一相兩線(1P2W) 一相三線(1P3W) 三相三線(3P3W) 三相四線(3P4W) 三電壓三電流(3V3A) |
|||
| 基本特征 | AC |
R |
R | ||||
| DC | R | R | |||||
| 精密型 | R | R | |||||
| 微電流 | R | ? | |||||
| 諧波分析 | R | R | |||||
| 電能測試 | R | R | |||||
| 顯示方式 | 數據 | R | R | ||||
| 積分?jǐn)?shù)據 | R | R | |||||
| 波形圖 | R | R | |||||
| 矢量分析 | R | R | |||||
| 柱狀圖 | R | R | |||||
| 基本準確度（一年） | |||||||
| 電壓 | 基本精度 | 0.1%讀數+0.1%量程 | |||||
| 分辨率 | 0.001V | ||||||
| 電流 | 精度 | ± (0.1%讀數+0.1%量程) | |||||
| 分辨率 | 0.1μA | 1μA | |||||
| 頻率分段 | 電壓/電流精度 | ||||||
| DC | ± (0.1%讀數+0.2%量程) | ||||||
| 0.1Hz ≤ Freq < 45Hz | ± (0.1%讀數+0.2%量程) | ||||||
| 45Hz ≤ Freq < 66Hz | ± (0.1%讀數+0.1%量程) | ||||||
| 66Hz ≤ Freq < 1kHz | ± (0.1%讀數+0.2%量程) | ||||||
| 1kHz ≤ Freq < 10kHz | ± ((0.07*Freq)%讀數+0.3%量程) | ||||||
| 10kHz ≤ Freq ≤ 100kHz | ± (0.5%讀數+0.5%量程)± [0.04*(Freq - 10k)]%讀數 | ||||||
| 輸入 | |||||||
| 電壓 | 范圍 | 1V - 600V | |||||
| 量程 | 15V/30V/60V/150V/300V/600V | ||||||
| 小分辨率 | 0.001V | ||||||
| 輸入阻抗 | 2MΩ | ||||||
| 允許輸入 | 1000V（1S） | ||||||
| 700V（連續） | |||||||
| 電流 | 范圍 | 0.01mA - 2A | 0.1mA - 20A | ||||
| 量程 | 0.5mA/1mA/2mA/5mA/10mA/20mA | 5mA/10mA/20mA/50mA/100mA/200mA | |||||
| 輸入阻抗 | 4Ω | 400mΩ | |||||
| 量程 | 0.05A/0.1A/0.2A/0.5A/1A/2A | 0.5A/1A/2A/5A/10A/20A | |||||
| 輸入阻抗 | 40mΩ | 4mΩ | |||||
| 小分辨率 | 0.1μA | 1μA | |||||
| 允許輸入 | 3A（1S） | 30A（1S） | |||||
| 2A（連續） | 20A（連續） | ||||||
| 功率 | 范圍 | 0.01mW - 1.2kW | 0.1mW - 12kW | ||||
| 小分辨率 | 0.001mW | 0.01mW | |||||
| 頻率 | 范圍 | 基頻范圍：DC/0.1Hz - 100kHz,濾波器500Hz | |||||
| 小分辨率 | 0.01Hz | ||||||
| 功率因數 | 范圍 | - 1.000 - 1.000 | |||||
| 小分辨率 | 0.001 | ||||||
| 諧波分析 | 基頻范圍 | 10Hz~1.2kHz | |||||
| 精度 | ± (5%讀數+0.3%量程) | ||||||
|
|
范圍 | 0 - 99999kWh | |||||
| 電能積分 | 小分辨率 | 0.001Wh | |||||
|
|
精度 | ± (0.2%讀數+0.3%量程) | |||||
|
|
范圍 | 0 - 9999：59：59 | |||||
| 電能計時 | 分辨率 | 1s | |||||
|
|
精度 | ± 0.05% | |||||
| 更新率 | 可選0.1s/0.25s/0.5s/1s/2s/10s/20s | ||||||
| 鎖定功能 | 數據鎖定 | ||||||
| 量程方式 | 自動/手動 | ||||||
| 輸入阻抗 | ≥ 2MΩ（電壓輸入） | ||||||
| 比較器 | 限聲、光報警， | ||||||
| 輸出 | 8路可編程繼電器輸出 | ||||||
| 測量輔助功能 | |||||||
| 數據緩沖存儲功能 | 對測試結果進行U盤存儲，可以在PC端進行統計分析 | ||||||
| 保存/加載功能 | 設置數據的保存分為測量參數設置和系統參數設置 | ||||||
| 鍵盤鎖定功能 | 可鎖定前面板按鍵以及觸摸屏操作，有效防止誤操作 | ||||||
| 通訊與接口 | 串行通訊 | RS232C/RS485二選一，需出廠前預裝 | |||||
| USB HOST | 通用串行總線插座，A類；FAT16/FAT32格式。U盤存儲或的無線網卡（WIFI支持RTL8192及MT7601)等設備支持 | ||||||
| USB DEVICE | 通用串行總線插座，小型B類（4個接觸位置）；與USBTMC - USB488和USB2.0相符合，陰接頭用于連接外部控制器?？蛇xCDC模式或TMC模式。 | ||||||
| LAN | 10/100BaseT以太網，8引腳，通信穩定。 | ||||||
| HANDLER | 8路繼電器輸出，用于比較信號的結果輸出 | ||||||
| 存儲 | USB波形、設置文件 | ||||||
| 電源供應 | AC220V± 10%，50/60Hz± 5%，軟電源開關 | ||||||
| 體積W*H*D | 工作尺寸 | 236mm*154mm*475.5mm（含外套） | |||||
| 上架尺寸 | 215mm*132mm*441mm（W*H*D） | ||||||
| 重量 |
8.1kg |
||||||
