圖片僅供參考,產品以實物為準
同惠TH2281B 超高頻數字毫伏/功率
同惠TH2281B 超高頻數字毫伏/功率表
TH2281B
￥5,480.00
同惠TH2281B 高頻數字毫伏/功率表產品詳細規格
■測量頻率范圍: 9kHz-3000MHz (同軸檢波器)
9kHz- 1200MHz (探頭)
測量電壓范圍: 1mV-10V
■測量功率范圍:-47dBm-3SdBm、 20nW-2W (50Q2負載)
■優良的頻率響應和電壓駐波系數 (VSUR)
■測量顯示功能: 4%位雙讀數的清晰VFD顯示
主顯示一種讀數,副顯示可滾動調出其他讀數
值: mV、V、W、dB、 dBV、dBmV、dBμV、Vp-p
相對值: dB、 %、 Max/Min、Comp
自動量程和手動量程轉換功能。
具有自動調零功能。

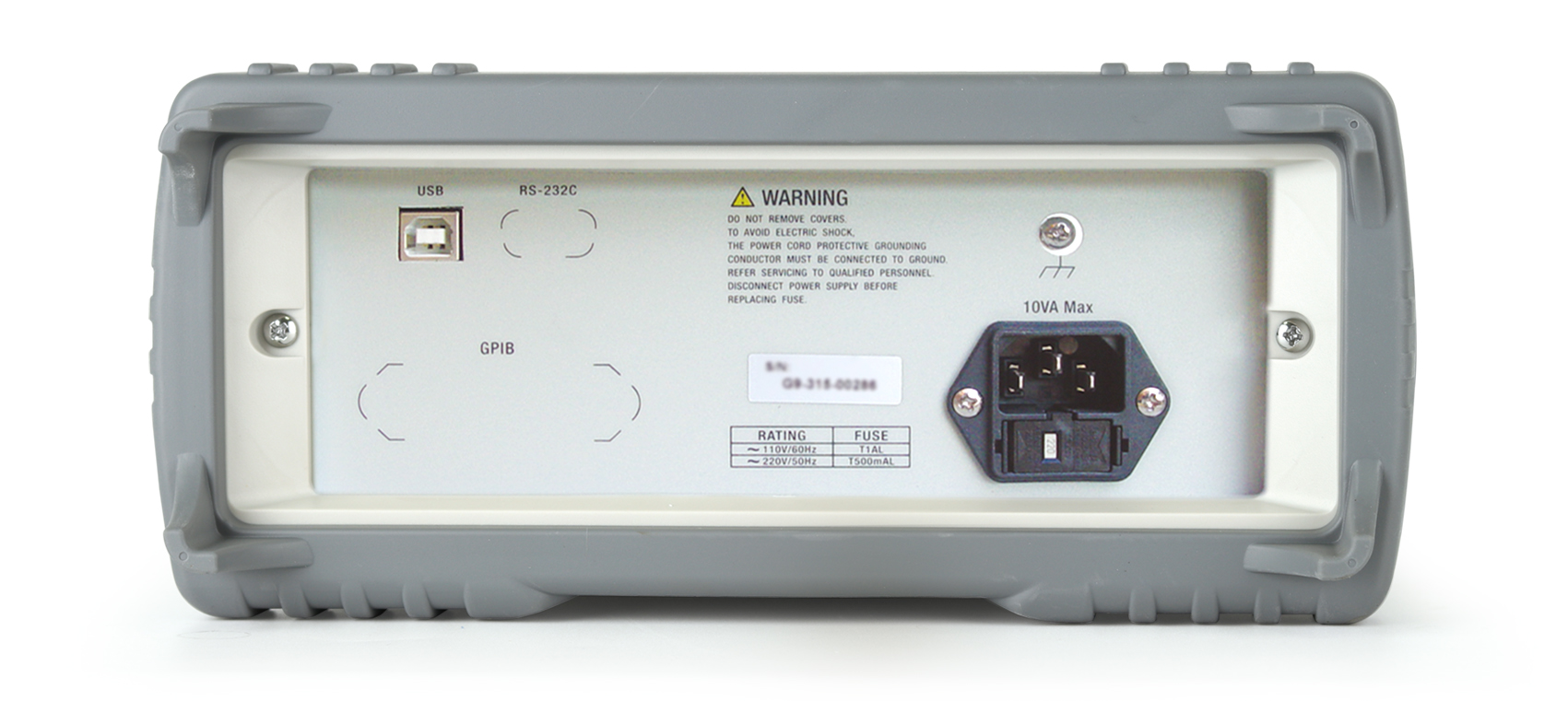

■標配USB_ DEV接口，選配GPIB與RS232C接口
■ 軟件菜單設置:測量dB、%、Max /Min、Comp參考值設置
接口功能設置: GPIB、 RS232C
■ TH2281系列高頻數字毫伏/功率表，其測試頻率范圍覆蓋了9kHz~3GHz，從而填補了電壓測量中低頻段至微波段測量全范圍覆蓋的空白。其裝備的同軸檢波器和探頭是射頻和微波實驗室、測試部門以及維護部門不可缺少的工具，因而在工廠、研究部門、和學校都有廣泛的應用。
|
型號 |
TH2281B |
|
輸入配置 |
射頻探頭，50Ω同軸三通，NJ型50Ω標準負載（一個） |
|
接口 |
標配USB_DEV接口，選配GPIB與RS232C接口 |
|
基本準確度 |
讀數值的±2% |
|
輸入阻抗 |
低頻時探頭輸入阻抗≥100kΩ，插入50Ω負載同軸三通測量電壓和功率。 |
|
測量電壓和功率量程 |
3.8mV、 38mV、 380mV、3.8V、10V |
|
-35dBm、 -15dBm、 5dBm、 25dBm、33dBm |
|
|
過載電壓 |
AC≤15Vrms DC≤50V |
|
頻率響應誤差 |
9kHz-200MHz ±( 讀數值的4%+滿量程的0.5%)200MHz-800MHz ±( 讀數值的8%+滿量程的0.5%)800MHz-1000MHz ±( 讀數值的10%+滿量程的0.5%)1000MHz-1200MHz ±( 讀數值的12%+滿量程的0.5%) |
|
駐波系數（VSWR） |
9kHz-200MHz 1.10 200MHz-800MHz 1.30 800MHz-1000MHz 1.35 1000MHz-1200MHz 1.44 |
