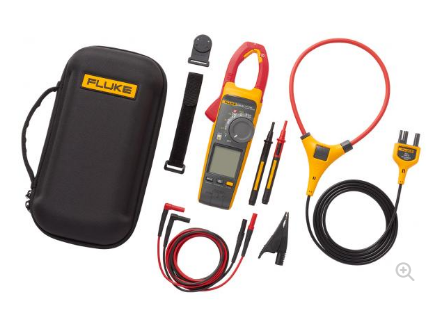

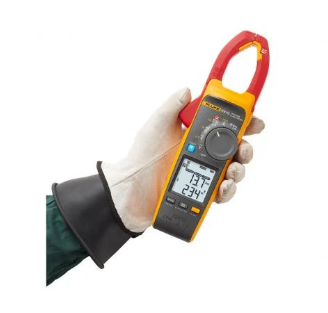

圖片僅供參考,產品以實物為準
產品分類
Fluke 378FC諧波與能效篩查鉗表產品詳細規格
產品規格: Fluke 378FC諧波與能效篩查鉗表
| 通用技術指標 | ||
| 任何端子和接地間的電壓 | 1000 V | |
| 電池 | 類型 | 2 AA IEC LR6 堿性 |
| 壽命 | 200 小時 | |
| 顯示屏 | 雙讀數 | |
| 自動關機 | 20 分鐘 | |
| 電氣 | ||||
| 交流電流：通過鉗口 | ||||
| 量程 | 999.9 A | |||
| 分辨率 | 0.1 A | |||
| 精度 | 2 % ± 5 位（45 Hz 至 66 Hz） | |||
| 波峰因數 (50/60 Hz) | 500 A 下為 3 600 A 下為 2.5 1000 A 下為 1.42 增加 2 %（C.F.）>2 | |||
| 交流電流：通過柔性電流探頭 | ||||
| 量程 | 2500 A | |||
| 分辨率 | 1 A (≤2500 A) 0.1 A (≤999.9 A) | |||
| 精度 | 3 % ± 5 位（5 Hz 至 500 Hz） | |||
| 波峰因數 (50/60Hz) | 1100 A 時為 3.0， 1400 A 時為 2.5 ，2500 A 時為 1.42， 增加 2 % (C.F.>2 | |||
| 位置靈敏度 | ||||
 | 距離 | i2500-10 Flex | i2500-18 Flex | 錯誤 |
| A | 0.5 in (12.7 mm) | 1.4 in (35.6 mm) | ± 0.5% | |
| B | 0.8 in (20.3 mm) | 2.0 in (50.8 mm) | ± 1.0% | |
| C | 1.4 in (35.6 mm) | 2.5 in (63.5 mm) | ± 2.0 % | |
| 測量不確定度假定中心的主要導線處于位置、無外部電場或磁場且處于工作溫度范圍內。 | ||||
| 直流電流 | ||||
| 量程 | 999.9 A | |||
| 分辨率 | 0.1 A | |||
| 精度 | 2 % ±5 位1 | |||
| [1]使用 ZERO 功能補償偏差時 | ||||
| 交流電壓：Field Sense | ||||
| 量程 | 1000 V | |||
| 分辨率 | 1 V (≤1000V) | |||
| 精度 | ≤4/0 AWG | 3 % ± 5 位（45 Hz 至 66 Hz） | ||
| ≥4/0 AWG | 5 % ± 5 位（45 Hz 至 66 Hz） | |||
將電線盡可能置于靠近鉗口開口的位置（見圖）。 | ||||
| 交流電壓：通過測試導線 | ||||
| 量程 | 600.0 V 1000 V | |||
| 分辨率 | 0.1 V (≤600.0 V) 1 V (≤1000 V) | |||
| 精度 | 1 % ± 5 位（20 Hz 至 500 Hz） | |||
| 直流電壓 | ||||
| 量程 | 600.0 V 1000 V | |||
| 分辨率 | 0.1 V (≤600.0 V) 1 V (≤1000 V) | |||
| 精度 | 1 % ± 5 位 | |||
| 直流毫伏 | ||||
| 量程 | 500.0 mV | |||
| 分辨率 | 0.1 mV | |||
| 精度 | 1 % ± 5 位 | |||
| 安培頻率：通過鉗口 | ||||
| 量程 | 45 Hz 至 66 Hz | |||
| 分辨率 | 0.1 Hz | |||
| 精度 | 0.5 % ± 5 位 | |||
| 觸發電平 | 5 Hz 至 10 Hz，≥10 A 10 Hz 至 100 Hz，≥ 5 A 100 Hz 至 500 Hz，≥ 10 A | |||
| 安培頻率：通過柔性電流探頭 | ||||
| 量程 | 5.0 Hz 至 500.0 Hz | |||
| 分辨率 | 0.1 Hz | |||
| 精度 | 0.5 % ± 5 位 | |||
| 觸發電平 | 5 Hz 至 20 Hz 時，≥25 A 20 Hz 至 100 Hz 時，≥20 A 100 Hz 至 500 Hz 時，≥25 A | |||
| 電阻 | ||||
| 量程 | 60.00 k? 6000 ? 600.0 ? | |||
| 分辨率 | 0.1 ? (≤600.0 ?) 1 ? (≤6000 ?) 10 ? (≤60.00 k?) | |||
| 精度 | 1 % ± 5 位 | |||
| 電容 | ||||
| 量程 | 1000 μF | |||
| 分辨率 | 0.1 μF (≤100.0 μF) 1 μF (≤1000 μF) | |||
| 精度 | 1 % ± 4 位 | |||
| 機械指標 | ||||
| 尺寸（長 x 寬 x 高） | 274 mm x 86 mm x 47 mm | |||
| 重量（帶電池） | 463 g | |||
| 鉗口開度 | 34 mm | |||
| 柔性電流探頭直徑 | 7.5 mm | |||
| 柔性電流探頭電纜長度（頂端至電子連接器） | 1.8 m | |||
| 羅氏線圈長度 | 450 mm | |||
| 環境要求 | ||||
| 工作溫度 | -10 °C 至 50 °C | |||
| 存放溫度 | -40 °C 至 60 °C | |||
| 工作濕度（無冷凝） | 無冷凝 (<10 °C) 相對濕度 ≤90 %（10 °C 至 30 °C） 相對濕度 ≤75 %（30 °C 至 40 °C） 相對濕度 ≤45 %（40 °C 至 50 °C） | |||
| 溫度系數 | 高于 28 °C 或低于 18 °C 時，每攝氏度增加精度的 0.1 倍 | |||
| 防護等級 | IEC 60529：IP30（鉗口閉合） | |||
| 工作海拔 | 2,000 m | |||
| 存放海拔 | 12 000 m | |||
| 電磁兼容性 (EMC) | ||||
| 國際標準 | IEC 61326-1：便攜式電磁環境 IEC 61326-2-2，CISPR 11：第 1 組 B 類 | |||
| 第 1 組：設備會有意產生和/或使用導電耦合射頻能量，這是設備自身內部運行的必要條件。 | ||||
| B 類：此類設備適用于家用的設施以及直連低壓供電網絡的設施中。 將設備連接到測試對象后，可能會出現過 CISPR 11 規定水平的排放量。 | ||||
| 韓國 (KCC) | A 類設備（工業廣播和通訊設備） | |||
| A 類：此類設備符合工業電磁波設備的要求，銷售商或用戶應注意這一點。本設備旨在用于商業環境中，而非家庭環境。 | ||||
| 美國 (FCC) | 47 CFR 15 B 子部分。按照第 15.103 條規定，本產品被視為豁免設備。 | |||
| 安全性 | ||||
| 一般信息 | IEC 61010-1：污染等級 2 | |||
| 測量 | IEC 61010-2-032: CAT III 1000 V / CAT IV 600 V IEC 61010-2-033: CAT III 1000 V / CAT IV 600 V | |||
| 用于漏電流測量的電流鉗表 | IEC 61557-13：2 類，≤30 A/m | |||
| 無線電 | ||||
| 無線電 | FCC ID：T68-FBLE IC:6627A-FBLE | |||
| 頻率范圍 | 2,405 MHz 至 2,480 MHz | |||
| 輸出功率 | <100 mW | |||
