采用 iFlex? 的 Fluke 376 真均方根交流/直流鉗形表產品詳細規格

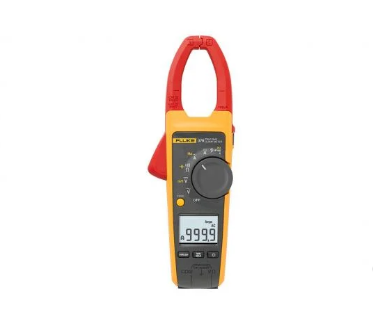

產品概述: 采用 iFlex? 的 Fluke 376 真均方根交流/直流鉗形表
隨時進行有測量。
Fluke 376 鉗型表提供了更高性能，非常適合進行廣泛的電流測量。Fluke 376 可進行真有效值電壓和電流測量，在交流和直流模式下，可讀取高達 1000 V 電壓和 1000 A 電流。

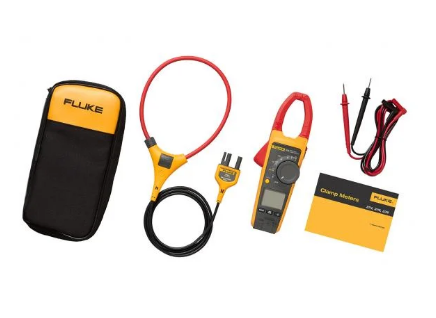

另外，F(xiàn)luke 376 還包括 iFlex? 柔性電流探頭，將量程擴大到 2500 A ac，同時提高了顯示靈活性，能夠測量尺寸別扭的導體，便于接觸導線。Fluke 376 是 Fluke 337 鉗型表的直接替代產品。
符合以下安全標準
EN/IEC 61010-1:2001; 1000V CAT III, 600V CAT IV
產品規格: 采用 iFlex? 的 Fluke 376 真均方根交流/直流鉗形表
| 電氣技術規格 | ||||
| 通過夾鉗的交流電流 | ||||
| 量程 | 374 和 375 376 | 600.0 A 999.9 A | ||
| 分辨率 | 0.1 A | |||
| 度 | 2% ± 5 位 (10-100 Hz) 2.5% ± 5 位 (100-500 Hz) | |||
| 波峰因數 (50/60 Hz) | 3（500 A 時）（僅限于 375 和 376） 2.5（600 A 時） 1.42（1000 A 時）（僅限于 376） C.F. > 2 時增加 2% | |||
| 通過柔性電流探頭的交流電流 | ||||
| 量程 | 2500 A | |||
| 分辨率 | 374 和 375 | 0.1 A (≤ 600 A) 1 A (≤ 2500 A) | ||
| 376 | 0.1 A (≤ 999.9 A) 1 A (≤ 2500 A) | |||
| 度 | 3% ±5 位 (5 – 500 Hz) | |||
| 波峰因數 (50/60Hz) | 3.0（1100 A 時） （僅限于 375 和 376） 2.5（1400 A 時） 1.42（2500 A 時） C.F. > 2 時增加 2% | |||
| 距離 | i2500-10 Flex | i2500-18 Flex | 誤差 | |
 | A | 0.5 in (12.7 mm) | 1.4 in (35.6 mm) | ± 0.5% |
| B | 0.8 in (20.3 mm) | 2.0 in (50.8 mm) | ± 1.0% | |
| C | 1.4 in (35.6 mm) | 2.5 in (63.5 mm) | ± 2.0% | |
| 測量不確定度假定中間的主要導線處于位置、無外部電場或磁場且處于工作溫度范圍內。 | ||||
| 直流電流 | ||||
| 量程 | 374 和 375 376 | 600.0 A 999.9 A | ||
| 分辨率 | 0.1 A | |||
| 度 | 2% ± 5 位 | |||
| 交流電壓 | ||||
| 量程 | 374 和 375 376 | 600.0 V 1000 V | ||
| 分辨率 | 374 和 375 376 | 0.1 V 0.1 V (≤ 600.0 V) 1 V (≤ 1000 V) | ||
| 度 | 1.5% ± 5 位 (20 – 500 Hz) | |||
| 直流電壓 | ||||
| 量程 | 374 和 375 376 | 600.0 V 1000 V | ||
| 分辨率 | 374 和 375 376 | 0.1 V 0.1 V (≤ 600.0 V) 1 V (≤ 1000 V) | ||
| 度 | 1% ± 5 位 | |||
| 毫伏直流 | ||||
| 量程 | 375 和 376 | 500.0 mV | ||
| 分辨率 | 0.1 mV | |||
| 度 | 1% ± 5 位 | |||
| 頻率（通過夾鉗） | ||||
| 量程 | 375 和 376 | 5.0 - 500.0 Hz | ||
| 分辨率 | 0.1 Hz | |||
| 度 | 0.5% ± 5 位 | |||
| 觸發電平 | 5 – 10 Hz，≥10 A | |||
| 10 – 100 Hz，≥5 A | ||||
| 100 – 500 Hz，≥10 A | ||||
| 頻率（通過柔性電流探頭） | ||||
| 量程 | 375 和 376 | 5.0 - 500.0 Hz | ||
| 分辨率 | 0.1 Hz | |||
| 度 | 0.5% ± 5 位 | |||
| 觸發電平 | 5 – 20 Hz，≥25 A | |||
| 20 – 100 Hz，≥20 A | ||||
| 100 – 500 Hz，≥25 A | ||||
| 電阻 | ||||
| 量程 | 374 375 和 376 | 6000 Ω 60 kΩ | ||
| 分辨率 | 374 | 0.1 Ω (≤ 600 Ω) 1 Ω (≤ 6000 Ω) | ||
| 375 和 376 | 0.1 Ω (≤ 600 Ω) 1 Ω (≤ 6000 Ω) 10 Ω (≤ 60 kΩ) | |||
| 度 | 1% ± 5 位 | |||
| 電容 | ||||
| 量程 | 1000 μF | |||
| 分辨率 | 0.1 μF (≤ 100 μF) 1 μ F (≤ 1000 μF) | |||
| 度 | 1% ± 4 位 | |||
| 機械規格 | ||||
| 尺寸（長 x 寬 x 高） | 246 mm x 83 mm x 43 mm | |||
| 重量 | 388 g | |||
| 鉗口開度 | 34 mm | |||
| 柔性電流探頭直徑 | 7.5 mm | |||
| 柔性電流探頭電纜長度 （端部到電線接頭） | 1.8 m | |||
| 環境指標 | ||||
| 工作溫度 | 10 °C – +50 °C | |||
| 存放溫度 | -40 °C – +60 °C | |||
| 工作濕度 | 非冷凝 (< 10 – °C) ≤ 90% RH（10 °C – 30 °C 時） ≤ 75% RH（30 °C – 40 °C 時） ≤ 45% RH（40 °C – 50 °C 時） | |||
| 工作海拔 | 3000 米 | |||
| 存放海拔 | 12000 米 | |||
| 電磁兼容性 (EMC) | EN 61326-1:2006 | |||
| 溫度系數 | 高于 28 °C 或低于 18 °C，每攝氏度 增加準確度的 0.1 倍 | |||
| 安全規格 | ||||
| 符合安全標準 | CAN/CSA-C22.2 編號 61010-1-04 ANSI/UL 61010-1:2004 ANSI/ISA-61010-1 (82.02.01):2004 EN/IEC 61010-1:2001 至 1000V 測量類別 (CAT) III 600V 測量類別 (CAT) IV 污染等級 2 EN/IEC 61010-2-032:2002 EN/IEC 61010-031:2002+A1:2008 | |||
| 機構 | ||||
| 電池 | 2 AA，NEDA 15A，IEC LR6 | |||
