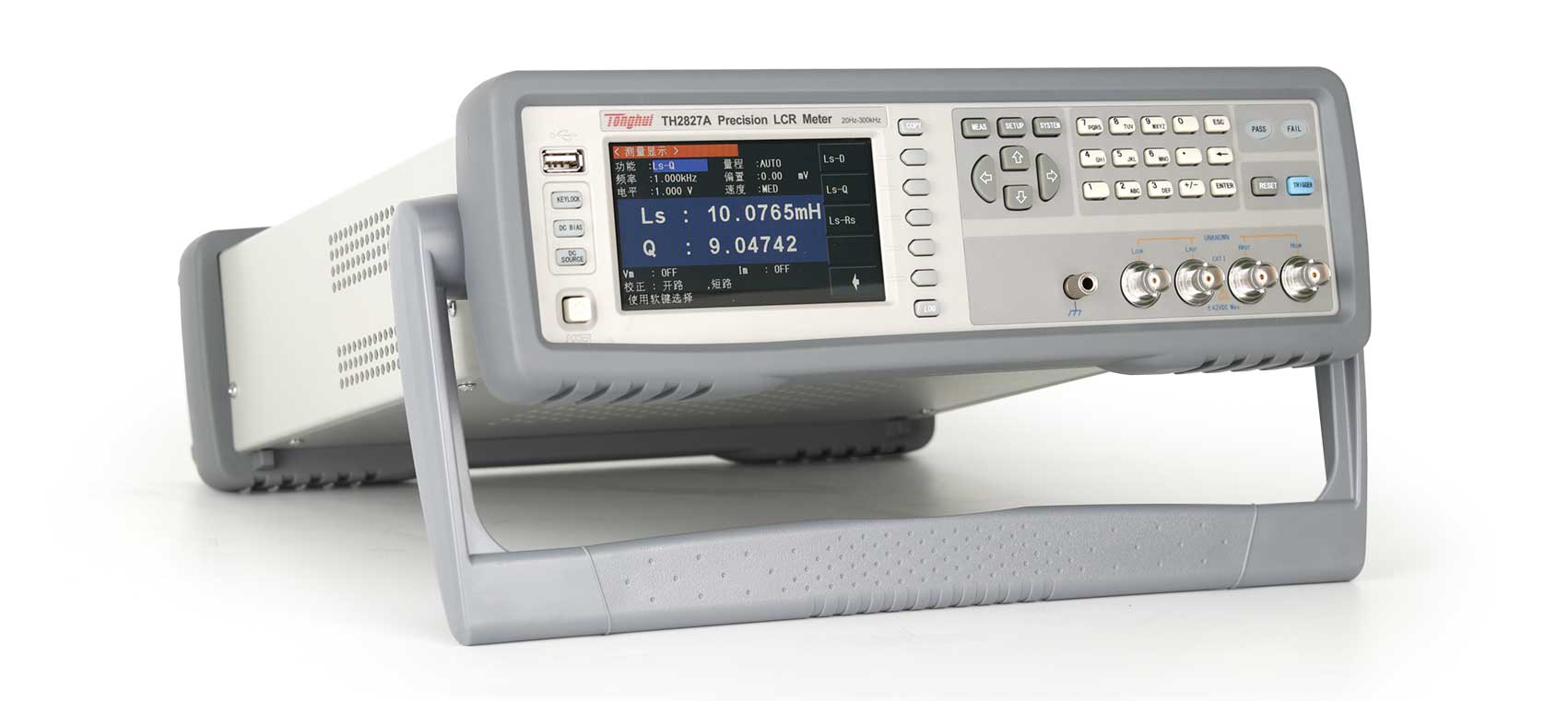

TH2827A 精密LCR數字電橋產品詳細規格
技術參數
型號
TH2827A
TH2827C
顯示器
4.3 TFT LCD顯示器480×272
測試信號
頻率
20Hz - 300kHz
20Hz - 1MHz小分辨率
10mHz，4位頻率輸入
準確度
0.01%
AC 電平
測試信號電壓范圍
5mV - 2Vrms
電壓小分辨率
100μV，3位輸入
準確度測試信號
ALC ON
10% x設定電壓 + 2mV
ALC OFF
6% x設定電壓 + 2mV
電流范圍
100μA - 20mA
電流小分辨率
1μA，3位輸入
準確度
ALC ON
10% x設定電流 + 20μA
ALC OFF
6% x設定電壓 + 20μA
DC 偏置電壓源
電壓 / 電流范圍
0V - ±5V / 0mA - ±50mA
分辨率
0.5mV / 5μA
電壓準確度
1% x設定電壓 + 5mV
ISO ON
用于電感、變壓器加偏置測試
AC源內阻
ISO ON
100Ω
ISO OFF
30Ω、50Ω、100Ω可選
DCR源內阻
30Ω、50Ω、100Ω可選
LCR測試參數
|Z|、|Y|、C、L、X、B、R、G、D、Q、θ、DCR、VDC、IDC
測試頁面參數顯示
一組主、副參數；10點列表掃描
變壓器測試參數
L1初級電感、L2次級電感、DCR1(初級，2端), DCR2（次級，2端），M（互感），N，1/N
基本測量準確度
LCR測試參數
0.05%
校準條件
預熱時間：≥30分鐘；環境溫度：23±5°C； 信號電壓：0.3Vrms - 1Vrms；清“0”：
OPEN、SHORT后；測試電纜長度：0 m
測量時間(≥10 kHz)
快速: 9 ms 中速: 67 ms 慢速: 187 ms，另加顯示字符刷新時間
LCR參數顯示范圍
| Z | , R , X, DCR
0.00001Ω - 99.9999MΩ
|Y|, G, B
0.00001μs - 99.9999s
C
0.00001pF - 9.99999F
L
0.00001μH - 99.9999kH
D
0.00001 - 9.99999
Q
0.00001 - 99999.9
θ (DEG)
-179.999o - 179.999o
θ (RAD)
-3.14159 - 3.14159
Δ%
-999.999% - 999.999%
等效電路
串聯, 并聯
量程方式
自動, 保持
觸發方式
內部, 手動, 外部, 總線
平均次數
1 - 256
校準功能
開路, 短路全頻、點頻校準，負載校準
數學運算
直讀, ΔABS, Δ%
延時時間設定
0 - 999, 小分辨率100us
比較器功能
10檔分選，BIN1 - BIN9、NG、AUX
檔計數功能
PASS、FAIL前面板LED顯示
列表掃描
·201點列表掃描
·可單獨對頻率、AC電壓/電流、 內/外DC偏置電壓/電流進行列表掃描測試
·前10個掃描點可單獨分選
內部非易失性存儲器
40組LCRZ儀器設定文件記憶
外部USB存儲器
GIF圖像、CSV數據文件、LCRZ儀器設定文件、記憶測試數據USB、存儲器直接存儲

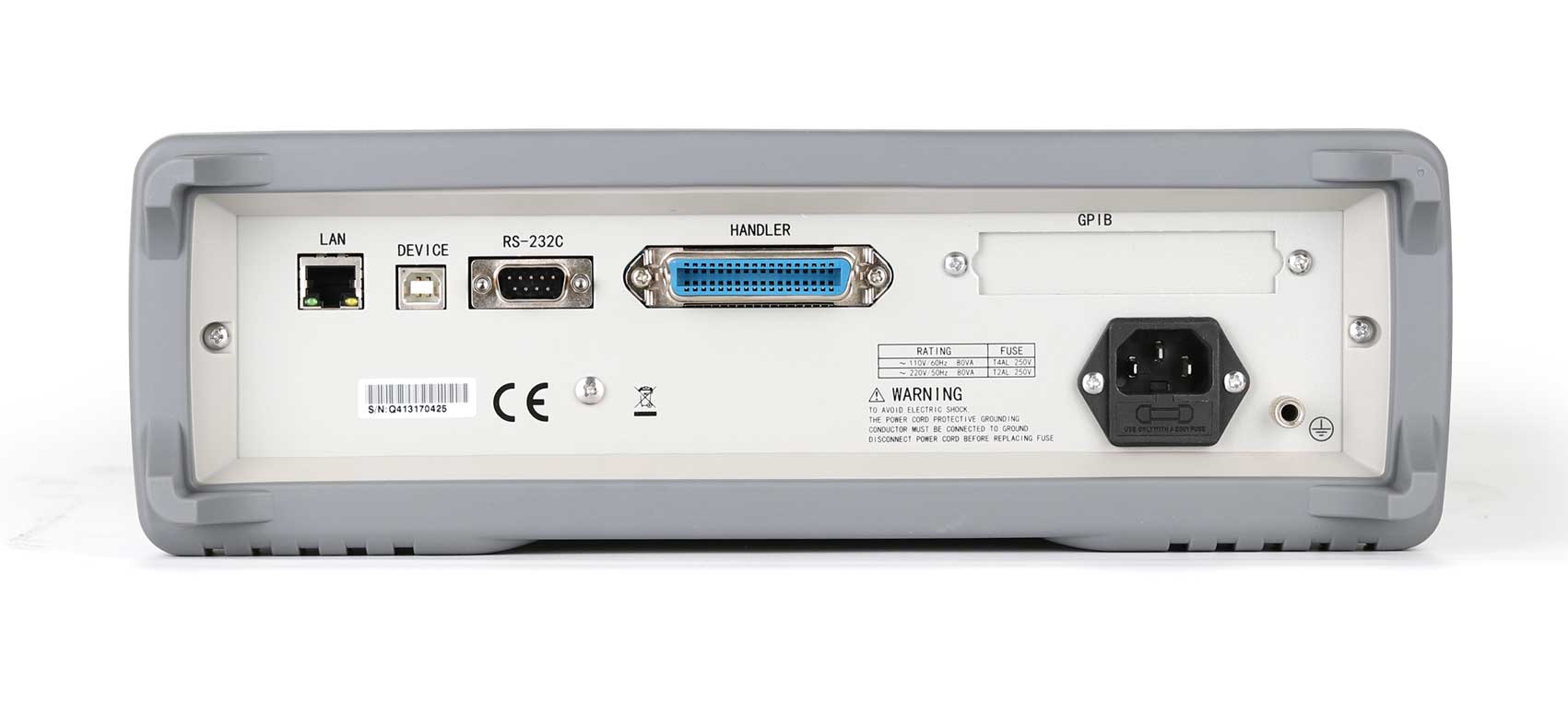

接口
I/O接口
HANDLER，從儀器后面板輸出
串行通訊接口
USB、RS232C
并行通訊接口
GPIB接口（選件）
網絡接口
LAN
存儲器接口
USB HOST（前面板）
附件
| 標配 | |||||
| 配件名稱 | 型號 | ||||
| 變壓器測試夾具 | TH26038 | ||||
| 夾具 | TH26048 | ||||
| 短路片 | TH26010 | ||||
| 帶盒四端絕緣帶鎖Kelvin測試線 | TH26011AS | ||||
| 選配 | |||||
| 配件名稱 | 型號 | ||||
