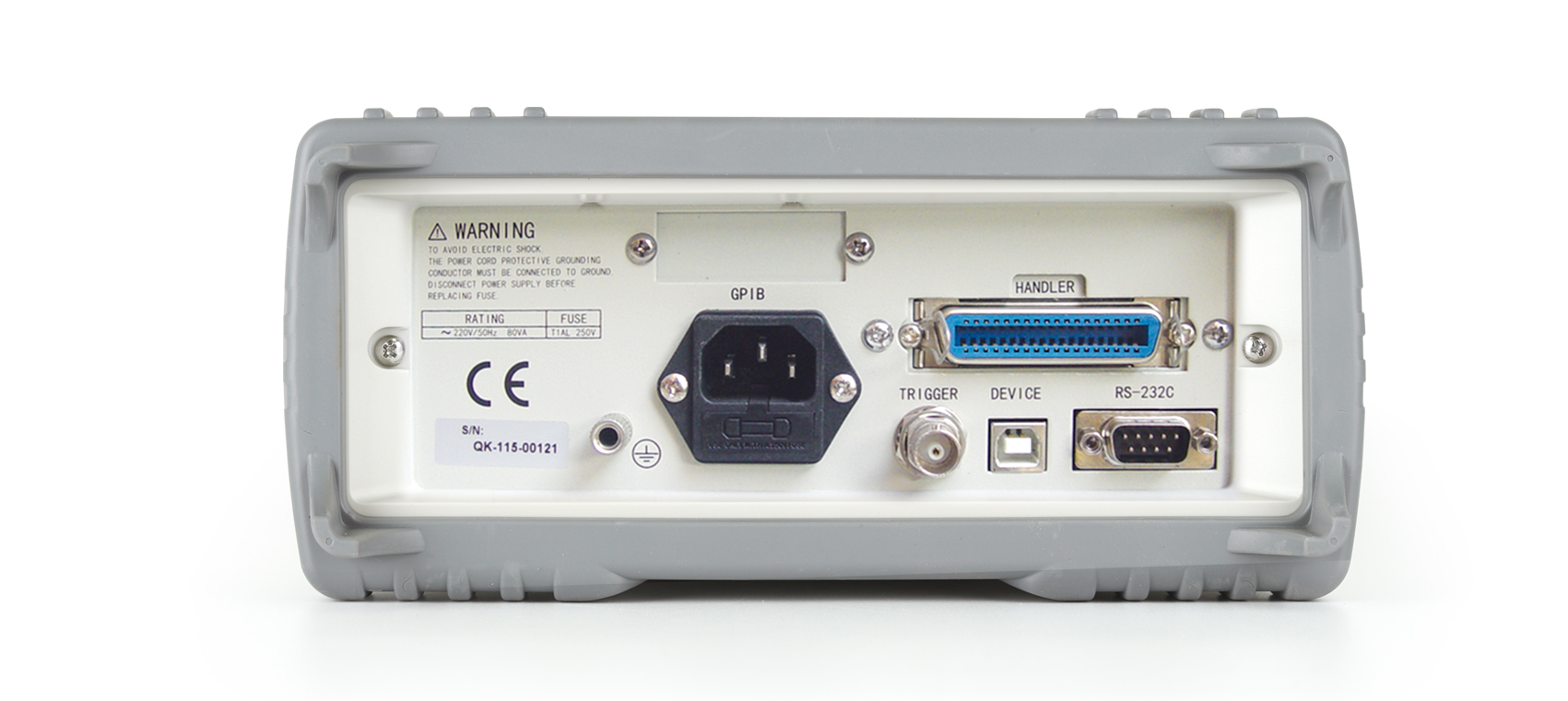

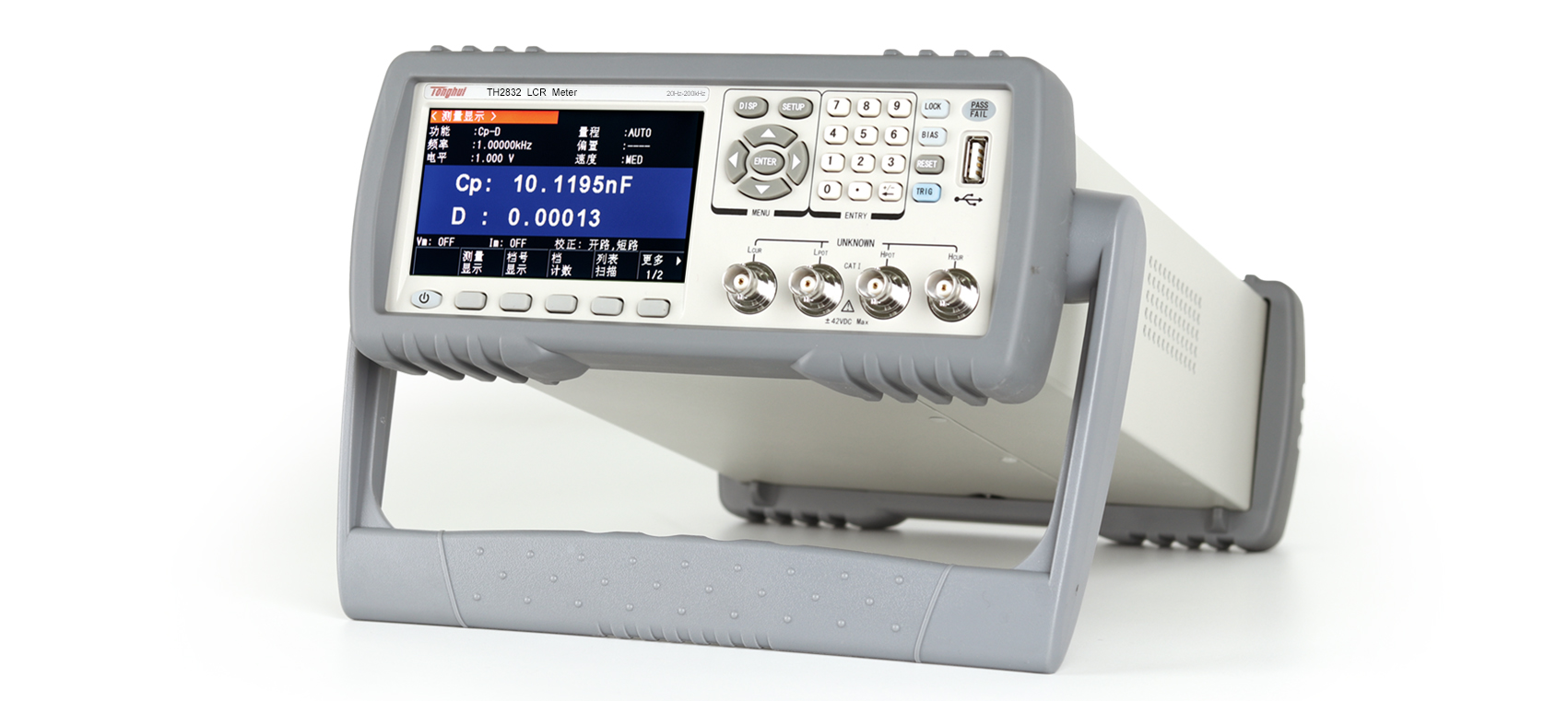

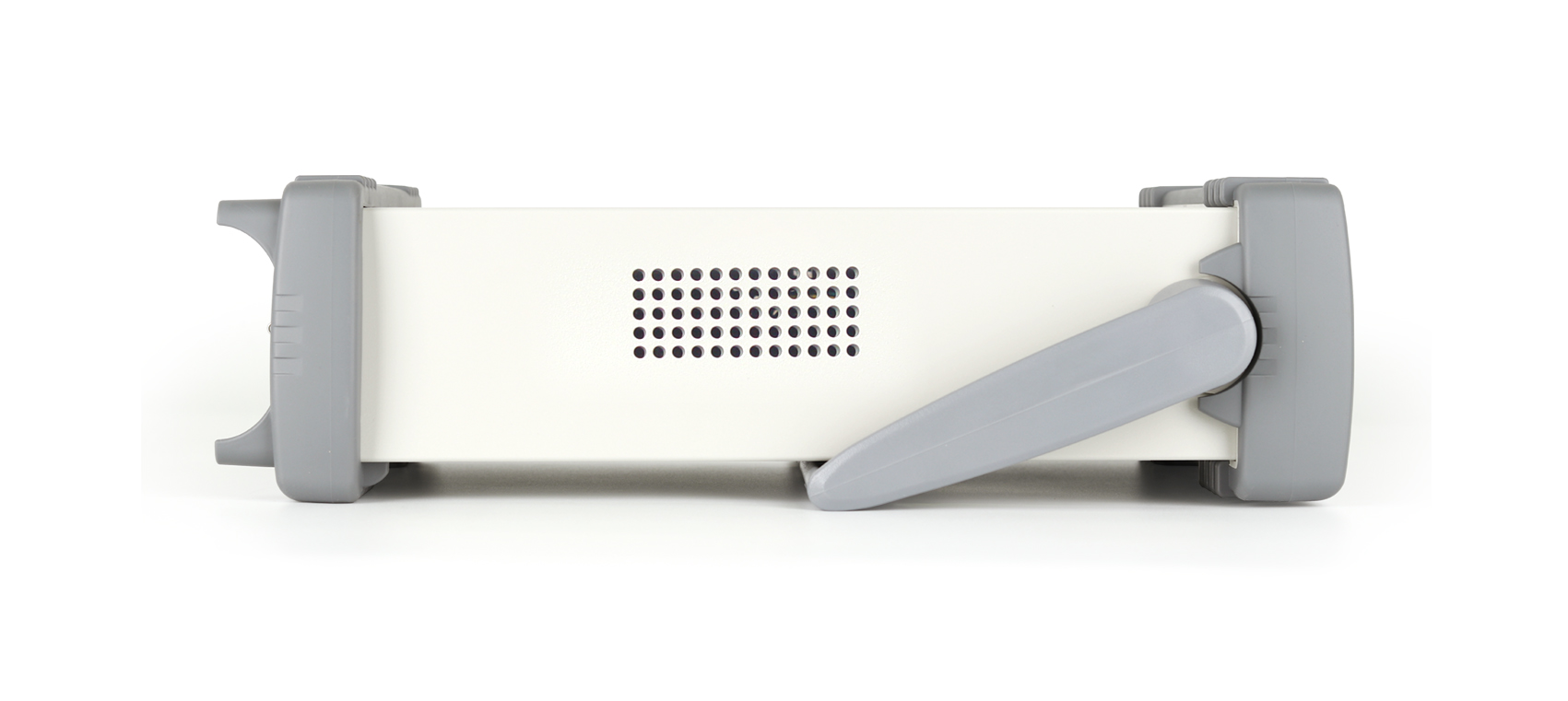

圖片僅供參考,產品以實物為準
TH2832 精密LCR數字電橋產品詳細規格
技術參數
產品型號
TH2830
TH2832
顯示
4.3 TFT LCD顯示器480×272
基本測量準確度
LCRZ
0.05%
0.05%
DCR
0.1%
測試頻率
50Hz - 100kHz，連續頻率點
20Hz - 200kHz，連續頻率點
AC信號電平
10mVrms - 2Vrms；100μArms - 20mArms
信號源輸出阻抗
30Ω、100Ω
RDC測試信號電平
1V
5mV - 2V
DC偏置
-------
0V - ± 5V/0mA - ± 50mA
電壓源
-------
測試參數
L、C、R、|Z|、D、Q、|Y|、G、X、 θd、θr、RDC、Vm、Im，△%
測試速度
(ms)
快速： 12.5ms；中速： 83 ms；慢速： 167 ms
列表掃描
201點，掃描參數： 測試頻率、AC電壓、AC電流、DC BIAS電壓、DC BIAS電流
圖形掃描分析
-------
通用功能
串、并聯等效模式，測試電纜長度：0、1m，平均：1-255次，校準：開路、短路、負載，
ALC功能（僅TH2832）量程選擇：自動、手動，觸發模式：INT、MAN、EXT、BUS，觸發延時：0-999s，鍵盤鎖定功能
獨有功能
L-RDC同時測試，軟電源開關，一鍵截屏功能，數據記錄功能
比較器
10檔分選， PASS/FAIL指示，檔計數功能
存儲
內部：40組儀器內置測試設定文件，201次測試結果，
USB存儲器：設定文件、GIF圖像、CSV數據文件
附件
| 標配 | |||||
| 配件名稱 | 型號 | ||||
| 短路片 | TH26010 | ||||
| 夾具 | TH26048A | ||||
| 帶盒四端絕緣帶鎖Kelvin測試線 | TH26011CS | ||||
| 選配 | |||||
| 配件名稱 | 型號 | ||||
| 帶盒貼片測試線 | TH26009B | ||||
| 磁環夾具 | TH26008A | ||||
| 磁環夾具(片式) | TH26007A | ||||
