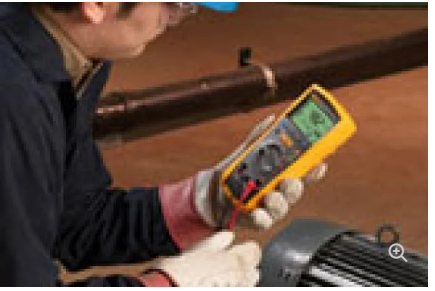

圖片僅供參考,產品以實物為準
產品分類
Fluke 1508 絕緣電阻測試儀數字“搖表”產品詳細規格
產品規格: Fluke 1508 絕緣電阻測試儀（數字“搖表”）
| 交流/直流電壓測量 | ||
| 精度 | 范圍 | 600.0 V |
| 分辨率 | 0.1 V | |
| 50 Hz 至 400 Hz ± (% 讀數 + 數字) | ± (2 % + 3) | |
| 輸入阻抗 | 3 MΩ （標稱值）, < 100 pF | |
| 共模抑制比 （1 kΩ 不平衡) | > 60 dB，在直流、50 或 60 Hz時 | |
| 過載保護 | 600 V 有效值 或直流 | |
| 接地線電阻測量 | ||
| 量程/分辨率 | 20.00 Ω | 0.01 Ω |
| 200.0 Ω | 0.1 Ω | |
| 2000 Ω | 1 Ω | |
| 20.00 kΩ | 0.01 kΩ | |
| 精度 | ± (1.5 % + 3) | |
| 過載保護 | 2 V 有效值或直流 | |
| 開路測試電壓 | > 4.0 V, < 8 V | |
| 短路電流 | > 200.0 mA | |
| 絕緣技術指標 | ||
| 測量范圍 | 0.01 MΩ 至 10 GΩ | |
| 測試電壓 | 50 V、100 V、250 V、500 V、1000 V | |
| 測試電壓準確度 | + 20 %, - 0 % | |
| 短路測試電流 | 1 mA，標稱值 | |
| 自動放電 | 當 C = 1 μF 或更小時，放電時間 <0.5 s | |
| 帶電電路檢測功能 | 在進行測試初始化之前，如果檢測到大于 30 V 的電壓，則禁止進行測試。 | |
| 容性負載 | 在高達 1 μF 的負載下可工作。 | |
| 一般技術參數 | ||
| 施加到任意端子上的電壓 | 600 V 交流有效值或直流 | |
| 儲存溫度 | -40 °C 至 60 °C （-40 °F 至 140 °F） | |
| 工作溫度 | -20 °C 至 55 °C （-4 °F 至 131 °F） | |
| 溫度系數 | 0.05 × （給定準確度） / °C，溫度 < 18 °C 或 > 28 °C （< 64 °F 或 > 82 °F）時 | |
| 相對濕度 | 0 % 至 95 %，在 10 °C 至 30 °C （50 °F 至 86 °F）時 | |
| 0 % 至 75 %，在30 °C 至 40 °C （86 °F 至 104 °F) | ||
| 0 % 至 40 %，在40 °C 至 55 °C （104 °F 至 131 °F） | ||
| 抗振性 | 隨機，2 g，5-500 Hz，符合 MIL-PRF-28800F，Class 2 儀器的要求 | |
| 抗沖擊性 | 1 米跌落，符合IEC 61010-1第2版（1米跌落試驗，6面，橡木地板）的要求 | |
| 電磁兼容 | 在3 V/M的RF場中，準確度 = 給出的準確度（EN 61326-1:1997） | |
| 安全 | 符合ANSI/ISA 82.02.01 （61010-1）2004、 CAN/CSA-C22.2 No. 1010.1 和 IEC/EN 61010-1 第2版對CAT IV 600 V 設備的要求 | |
| CSA，符合標準CSA/CAN C22.2 No. 1010.1； TUV，符合標準 IEC/EN 61010-1第2版 | ||
| 電池 | 4節 AA 型號的電池（(NEDA 15A 或 IEC LR6） | |
| 電池壽命 | 用于絕緣測試時: | 在室溫下用新電池至少可進行 1000次絕緣測試。測試均指標準測試:1000 V，至1 MΩ，占空比為 5秒鐘打開，25秒種關閉。 |
| 電阻測量時: | 在室溫下利用新電池至少可進行 2500 次接地電阻測量。測試均指標準測試:1 Ω，占空比為 5秒鐘打開，25秒鐘關閉 | |
| 尺寸 | 5.0 cm 高×10.0 cm 寬×20.3 cm 長（1.97 in 高×3.94 in 寬×8.00 in 長） | |
| 重量 | 550 g （1.2 lb） | |
| IP 等級 | IP40 | |
| 海拔高度 | 工作 | 2000 m CAT IV 600 V，3000 m CAT III 600 V |
| 非工作（儲存） | 12,000 m | |
| 過載能力 | 110 % 范圍 | |
