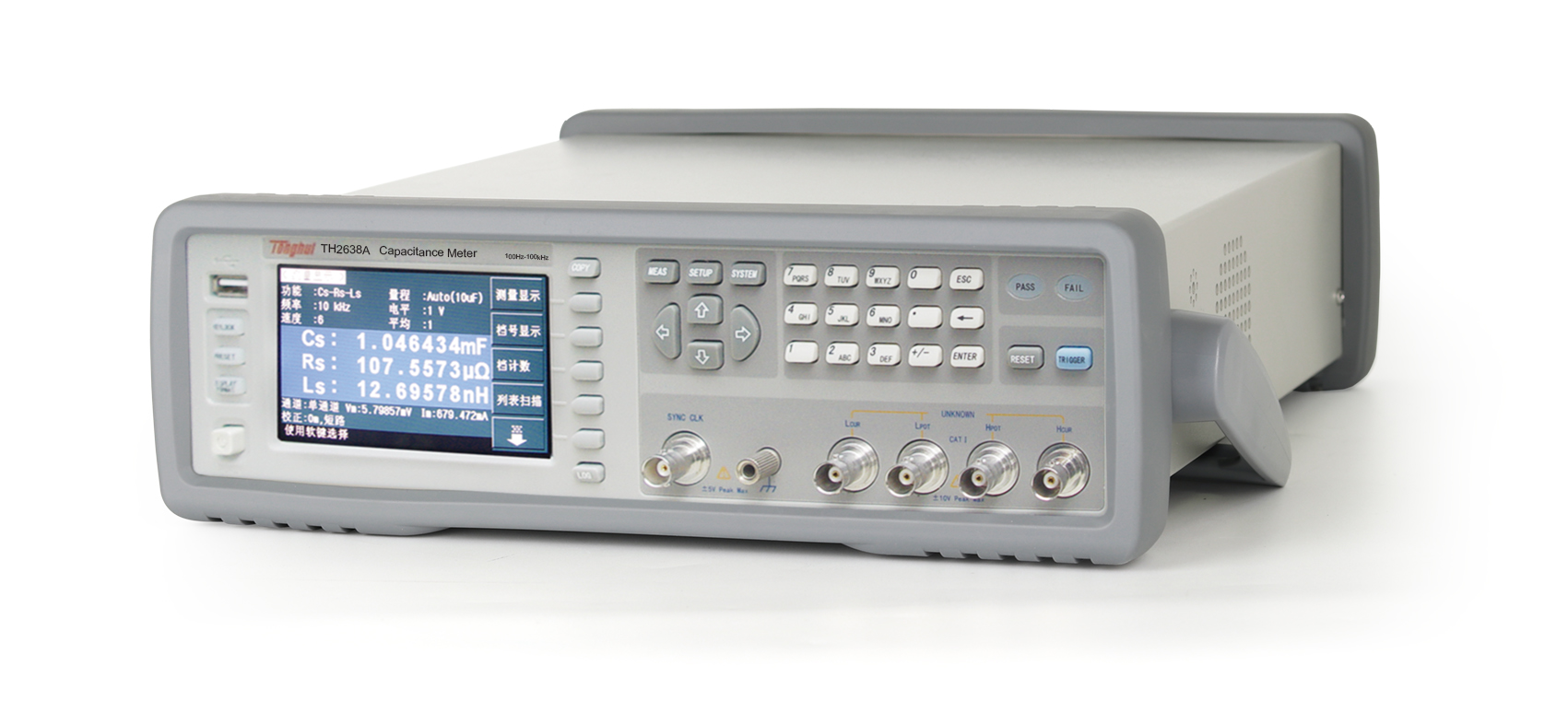

TH2638A 高速精密電容測量?jī)x產品詳細規格
技術參數
型號
TH2638
TH2638A
TH2638B
TH2638C
測試信號參數
Cp-D, Cp-Q, Cp-Rp, Cp-G, Cs-
D, Cs-Q, Cs-Rs
Cp-D, Cp-Q, Cp-Rp, Cp-G, Cs-
D, Cs-Q, Cs-Rs, Cs-Rs-Ls
Cp-D, Cp-Q, Cp-Rp, Cp-G,
Cs-D, Cs-Q, Cs-Rs
測試信號
頻率
允許頻率
TH2638:100Hz,120Hz,1kHz,10kHz,100kHz,1MHz,1MHz±1%,1MHz±2%
TH2638A:100Hz,120Hz,1kHz,10kHz,40kHz,100kHz
TH2638B:100Hz,120Hz, 1kHz,10kHz
TH2638C:100Hz,120Hz, 1kHz
精度
±0.02%
電平
范圍
0.1V-1V
分辨率
0.001V
精度
±5%
輸出方式
連續或同步
信號源延時
范圍
0-1s
分辨率
0.1ms
輸出阻抗
100Hz
120Hz
SLC OFF ≥220μF 量程 1.5 Ω
≥220μF 量程 0.3 Ω
SLC ON
10nF - 100μF 量程 10 Ω
1kHz
SLC OFF ≥22μF 量程 1.5Ω
≥22μF 量程 0.3Ω
SLC ON 220nF - 10μF 量程 0.3Ω
100pF - 100nF 量程 10Ω
10kHz
≥2.2μF 量程 1.5 Ω
100pF - 1μF 量程 10 Ω
------
40kHz
------
10 Ω------
------
100kHz
10 Ω
------
------
1MHz
10 Ω
------------
------
測試速度
五檔測試速度選擇：1，2，4，6，8
快測量速度
100Hz/120Hz
11ms
1kHz/10kHz
3.3ms
40kHz
------
3ms------
------
100kHz
2.5ms
------
------
1MHz
2.3ms
------------
------
測試量程方式
自動、保持
測試信號頻率量程
100Hz/120Hz
10nF, 22nF, 47nF, 100nF, 220nF, 470nF, 1μF, 2.2μF, 4.7μF, 10μF, 22μF, 47μF, 100μF, 220μF, 470μF, 1 mF
1kHz
100pF, 220pF, 470pF, 1nF , 2.2nF, 4.7nF, 10nF, 22nF, 47nF, 100nF, 220nF ,470nF, 1μF, 2.2μF,
4.7μF, 10μF, 22μF, 47μF, 100μF
10kHz
100pF, 220pF, 470pF, 1nF, 2.2nF, 4.7nF, 10nF, 22nF, 47nF, 100nF, 220nF, 470nF,1μF, 2.2μF,
4.7μF, 10μF
40kHz
22pF, 47pF, 100pF, 220pF,470pF,1nF, 2.2nF, 4.7nF,10nF,
------
22nF, 47nF,100nF, 220nF,
470nF, 1μF, 2.2μF
------
------
100kHz
10pF, 22pF, 47pF,100pF, 220pF, 470pF,1nF, 2.2nF, 4.7nF,10nF,
22nF, 47nF,100nF, 200nF, 470nF, 1mF
------
------
1MHz
1pF, 2.2pF, 4.7pF, 10pF, 22pF,------
47pF, 100pF, 220pF, 470pF, 1nF
------
------
平均次數
1 - 256
觸發方式
內部，手動，外部，總線
內部，手動，外部（除SCANER），總線（除GPIB）
觸發延時時間
范圍
0 - 1s
分辨率
0.1ms
測量顯示范圍
參數
Cs , Cp
±1.000000 aF - 999.9999 EF
D
±0.000001 - 9.999999
Q
±0.01 - 99999.99
Rs, Rp
±1.000000 aΩ - 999.9999 EΩ
G
±1.000000 aS - 999.9999 ES
Δ%
±0.0001 % - 999.9999 %
基本測量準確度
C:0.07%, D:0.0005
顯示方式
浮動/固定小數點顯示、ΔABS、Δ%
列表掃描
10點列表掃描，可對頻率、電壓進行掃描
比較器功能
11檔 BIN1-BIN9、OUT_OF_BIN、AUX_BIN
接口
TH2638:RS232C、LAN、USB HOST、USB DEVICE、HANDLER、GPIB、SCANNER
TH2638A B C:RS232C、LAN、USB HOST、USB DEVICE、HANDLER
內部存儲
40個儀器設定文件
外部USB存儲
·GIF圖像 ·40個儀器設定文件 ·測試數據USB存儲器直接存儲 ·截屏文件直接保存USB存儲器
一般技術指標
溫度、濕度、海拔
（操作環境）
0 ℃ - 45 ℃，15% - 85% RH (≤40℃，無冷凝)，0 - 2000m
供電電源
電壓
90VAC - 264VAC
頻率
47Hz - 63Hz
功耗
150VA
溫度、濕度、海拔
（存儲環境）
-20 ℃ - 70 ℃，0 - 90% RH (≤65℃，無冷凝)，0 - 4572m
附件
| 標配 | |||||
| 配件名稱 | 型號 | ||||
| 短路片 | TH26010 | ||||
| 帶盒四端絕緣帶鎖Kelvin測試線 | TH26011CS | ||||
| 夾具 | TH26048A | ||||
| 選配 | |||||
| 配件名稱 | 型號 | ||||
| 磁環夾具(片式) | TH26007A | ||||
| 磁環夾具 | TH26008A | ||||
| 帶盒貼片測試線 | TH26009B | ||||
| 夾具 | TH26047 | ||||
| 測試夾具 | TH26062A | ||||
| 測試夾具 | TH26063 | ||||
| 高頻貼片夾具 | TH26108C | ||||
| 電介質測試夾具 | TH26077 | ||||
