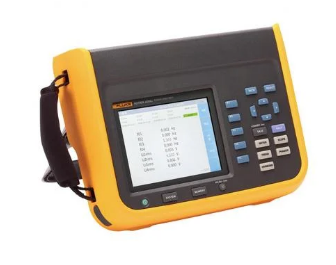

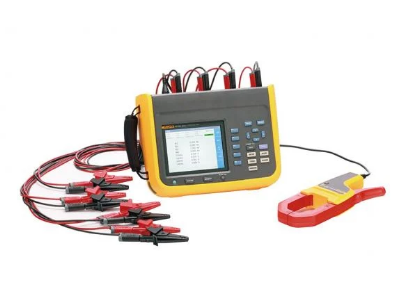

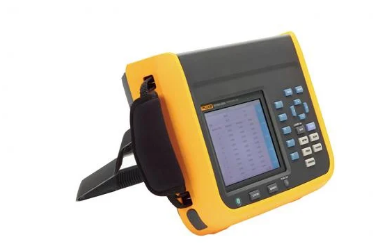

圖片僅供參考,產品以實物為準
產品分類
Fluke Norma 6000系列功率分析儀產品詳細規格
產品規格: Fluke Norma 6000系列功率分析儀
一般技術指標
| 型號 | |
| NORMA 6003 | 3 電壓模塊 + 3 電流模塊 |
| NORMA 6003+ | 3 電壓模塊 + 3 電流模塊 + 轉速和扭矩模塊 |
| NORMA 6004 | 4 電壓模塊 + 4 電流模塊 |
| NORMA 6004+ | 4 電壓模塊 + 4 電流模塊 + 轉速和扭矩模塊 |
| 采樣率 | 200ksps |
| 尺寸（H*W* L） | 298mm x 215mm x 96mm |
| 顯示屏 | 5.7 寸TFT LCD，640x480 |
| 電池 | BP 291, 10.8V/5000mAh, 54Wh IEC 62133, UN38.3 工作時間: 6 小時 |
| 電氣安全 | IEC 61010-1: 污染等級 2 IEC 61010 -2-032: CAT IV 600V, CAT III 1000V |
| 電磁兼容性（EMC） | IEC 61326-1: 工業環境 IEC 61326-2 -2 |
| PC 軟件 | Fluke Power Analyzer Software |
| 存儲容量 | 32GB |
| 測量參數 | 電壓電流有效值、直流成分、交流成分、整流平均值、峰值、峰峰值、波峰因數、波形系數、基波成分、基波含量、諧波失真、諧波含量、諧波因數有功功率、無功功率、視在功率、功率因數、相移、效率、阻抗、電能、電量、頻率、電機轉速、扭矩、機械功率、機械能、 功能、求和功能等 |
電氣技術指標
| 電壓 | |
| 量程 | 10V，100V，1000V |
| 波峰因數 | CF=2 |
| 過載能力 | 10% 過載 |
| 帶寬 | 500kHz |
| 共模抑制比 | 120 dB |
| 精度 | 0.1% ( ) |
| 電流 | |
| 內置分流器測量 | |
| 量程 | 0.1A，1A，10A |
| 波峰因數 | CF=2 |
| 過載能力 | 10% 過載 |
| BNC | |
| 量程 | 0.1V,1V,10V |
| 波峰因數 | CF=2 |
| 過載能力 | 10% 過載 |
| 精度 | 0.1% ( ) |
| 機械 測量通道（轉速和扭矩） | |
| 電壓通道量程 | ±10V |
| 電壓通道數 | 2 |
| 電壓通道量程 | 0.1% 量程+ 0.1% 讀數 |
| 脈沖通道數 | 3 |
| 脈沖高電平門限 | 2V（典型值） |
| 脈沖低電平門限 | 0.8V（典型值） |
| 脈沖頻率 | 100kHz |
| 頻率 | |
| 頻率精度 | 0.05% 量程 + 0.05% 讀數 |
| 諧波 | 100 次（50Hz/60Hz） |
