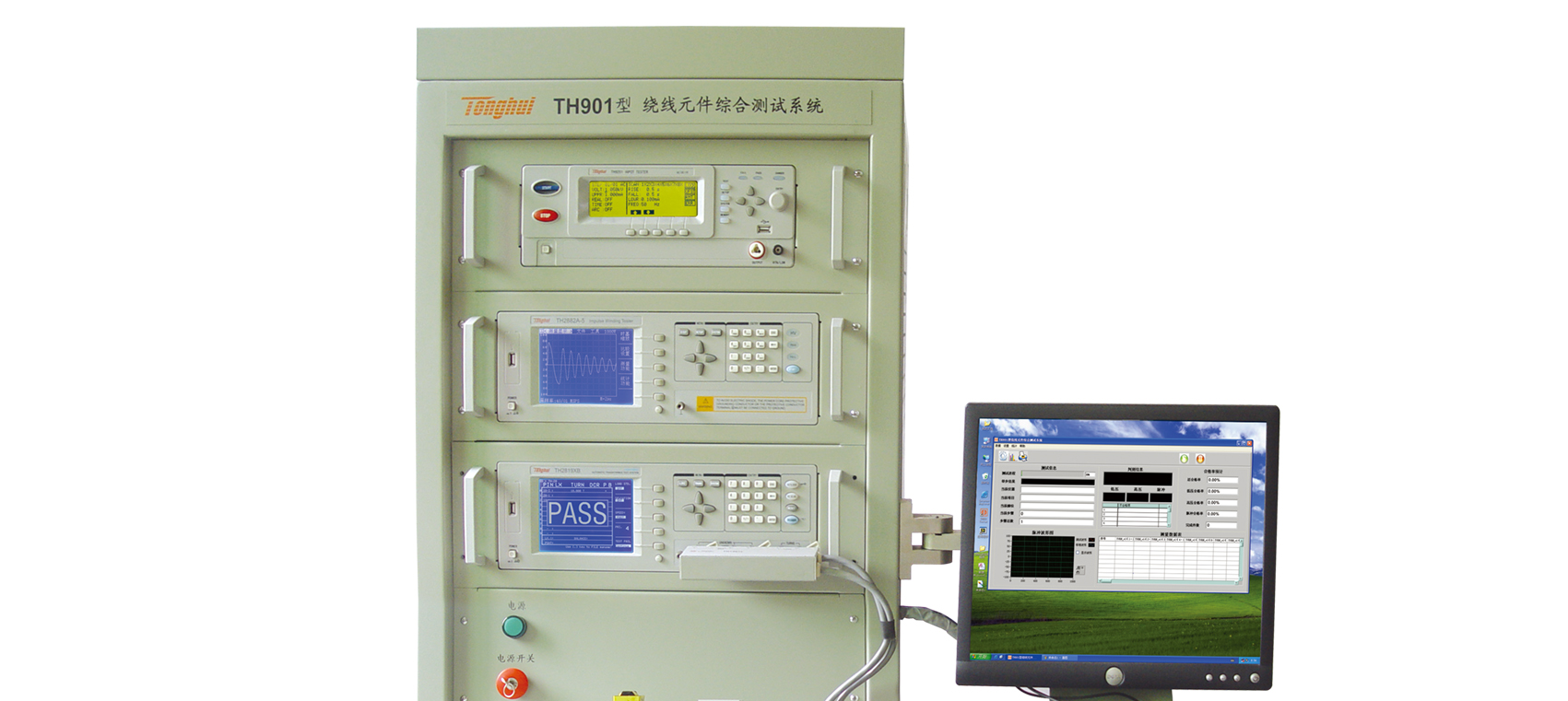

TH901 繞線元件綜合測試系統產品詳細規格
技術參數
低壓參數測試 Items 范圍 測試頻率 20Hz~200kHz L, Lk 0.01nH~99.9999kH C 0.00001pF~9.99999F R, X, Z, DCR, ACR 0.01m?~99.9999M? Y, B, G 0.01nS~99.9999S D 0.00001~99999.9 Q 0.01~99999.9 θ Deg – 179.999o~179.999oRad – 3.14159~3.14159 Turns Ratio 1:0.01 – 100:1 耐壓絕緣測試 功能 輸出電壓 測試范圍 測試精度 交流耐壓 500VAC~2500VAC(鄰Pin間)50VAC~5000VAC(隔Pin間) 1μA~30mA ±（2%讀數+5個字） 直流耐壓 50VDC~3500VDC(鄰Pin間)50VDC~6000VDC(隔Pin間) 0.1μA~10mA ±（2%讀數+5個字） 絕緣電阻 50VDC~1000VDC 0.1M?~50G? ±（15%讀數+5個字） 線圈脈沖測試 輸出電壓 500V~5000V，100V步進，5% ±25V 電感量測試范圍 >20μH 波形采樣 采樣率：40MSPS/25ns，20MSPS/50ns10MSPS/100ns，5MSPS/200ns,2.5MSPS/400ns，1.25MSPS/800ns，625kSPS/1.6μs，312kSPS/3.2μs分辨率：8bits采樣點：960bytes 附件
| 標配 | |||||
| 配件名稱 | 型號 | ||||
| 選配 | |||||
| 配件名稱 | 型號 | ||||
