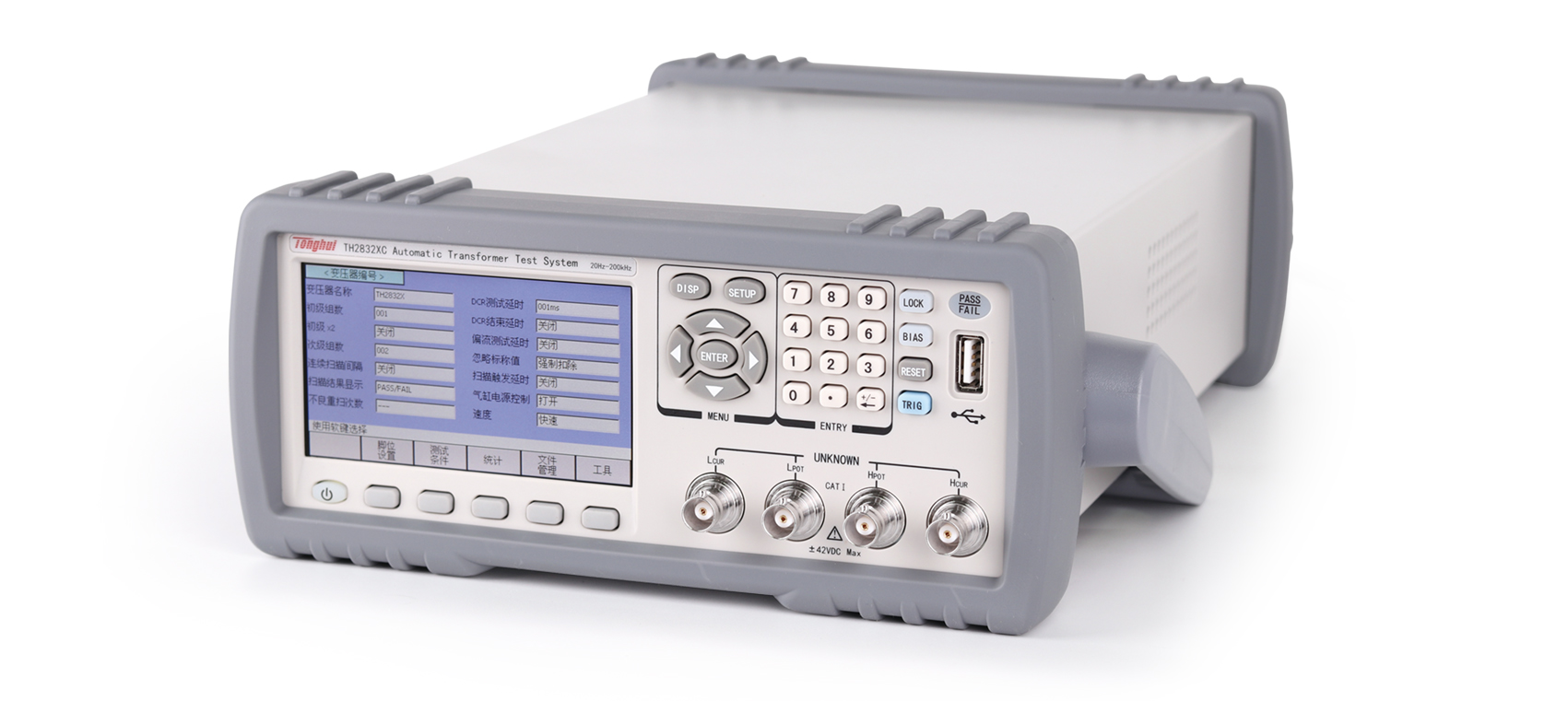

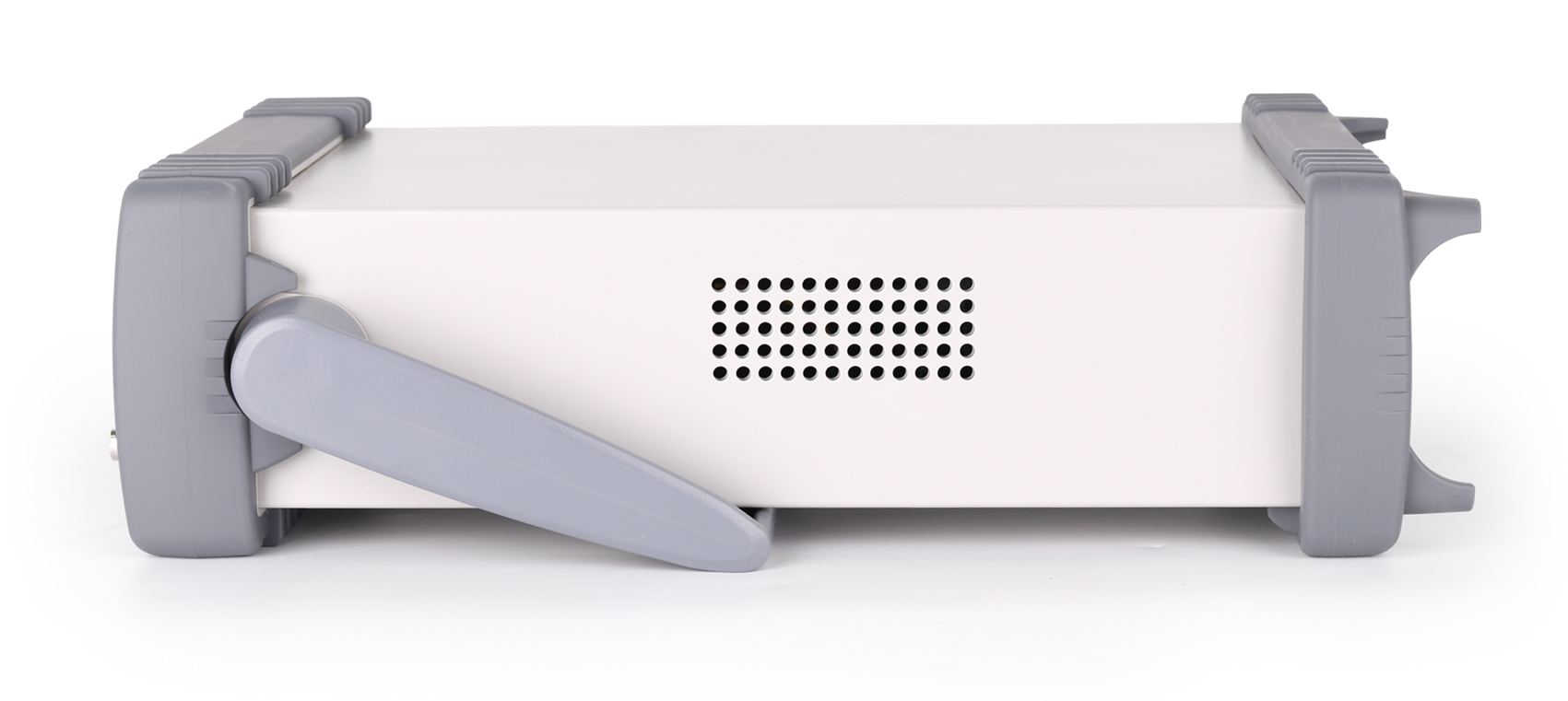

圖片僅供參考,產品以實物為準
TH2832XB 自動變壓器測試系統產品詳細規格
技術參數
產品型號
TH2832XB 變壓器測試系統
變壓器測試參數
圈數比、圈數、相位、電感、電容、漏感、品質因數、交流電阻、直流電阻、平衡、引腳短路。 基本準確度
LCRZ
0.1%
DCR,圈數比
0.5%
測試信號頻率點
20Hz-200kHz 共15025 信號源輸出阻抗
30Ω、100Ω可選 AC測試信號電平
正常
10mV—2Vrms
小分辨率：10mV,準確度：10%x設定電壓+2mV
100μA—20mArms
小分辨率：0.1mA
恒定電平
20mV—1Vrms
小分辨率：10mV,準確度：10%x設定電壓+2mV
200μA—10mArms
小分辨率：0.1mA
DC偏置電壓源
0V—± 5V
小分辨率：0.5mV,準確度：1%x設定電壓+5mV
0mA—±50mA
小分辨率：0.5μA
DCR顯示范圍
0.00001Ω－999.999MΩ
圈數比顯示范圍
1:0.01－100:1
測量時間(≥10 kHz)
快速:25次/秒（40ms）,中速:8次/秒（125ms）慢速：2.7次/秒（370ms）
等效電路
串聯,并聯
量程方式
自動,保持
觸發方式
內部,手動,外部,總線
平均次數
1－255
清零功能
開路,短路,負載
數學運算
直讀,ΔABS,Δ%
觸發延時時間設定
0－60.000s,1ms步進
步進延時時間設定
0－60.000s,1ms步進
比較器功能
10檔分選，BIN1～BIN9、NG、AUX
檔計數功能
PASS、FAIL前面板或掃描夾具LED顯示
存儲器
100組LCRZ儀器設定文件記憶100組變壓器掃描設定文件記憶

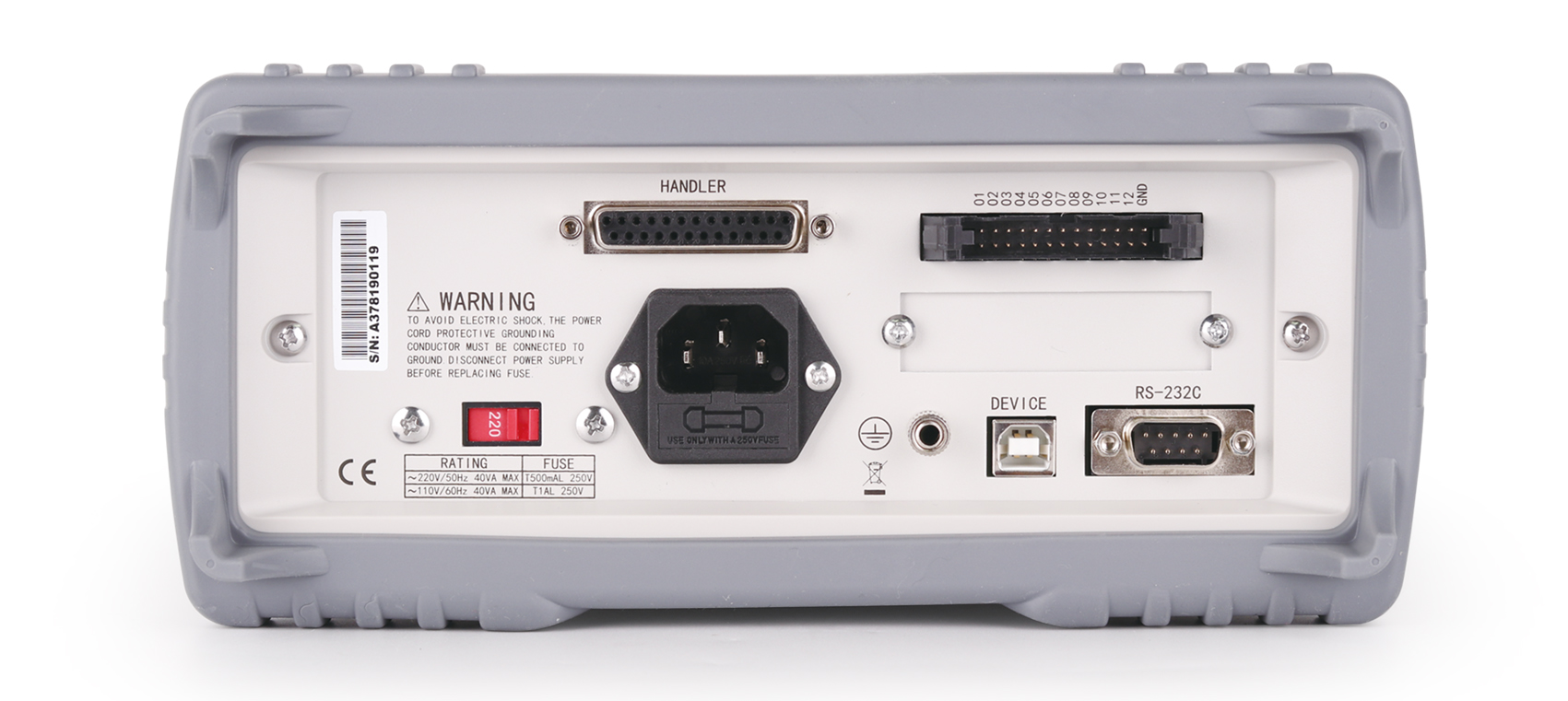

接口
控制接口
HANDLER或SCANNER
通訊接口
USB HOST、RS232C、RS485(選件)、GPIB(選件)
存儲器接口
USBDEVICE
TH1831掃描測試治具技術參數
掃描測試輸出腳位
24Pin
24 Pin掃描輸出端分布電容
20pF
變壓器鎖緊方式（選件）
氣動(TH1831-02)支持0.7MPa
手動(TH1831-01)
面板測試控制
START，RESET按鍵，PASS/FAIL LED指示
Handler接口（從掃描夾具輸出）輸入/輸出信號
電源：+5V，GND 輸入：START，RESET 輸出：PASS，F(xiàn)AIL 通、斷信號TTL電平
外部啟動輸入
腳踏啟動開關
工作溫度，濕度
0°C-40°C，≤90%RH
電磁閥工作電源輸出
+24V
體積
228mm×203mm×53mm
重量
2.9kg
附件
