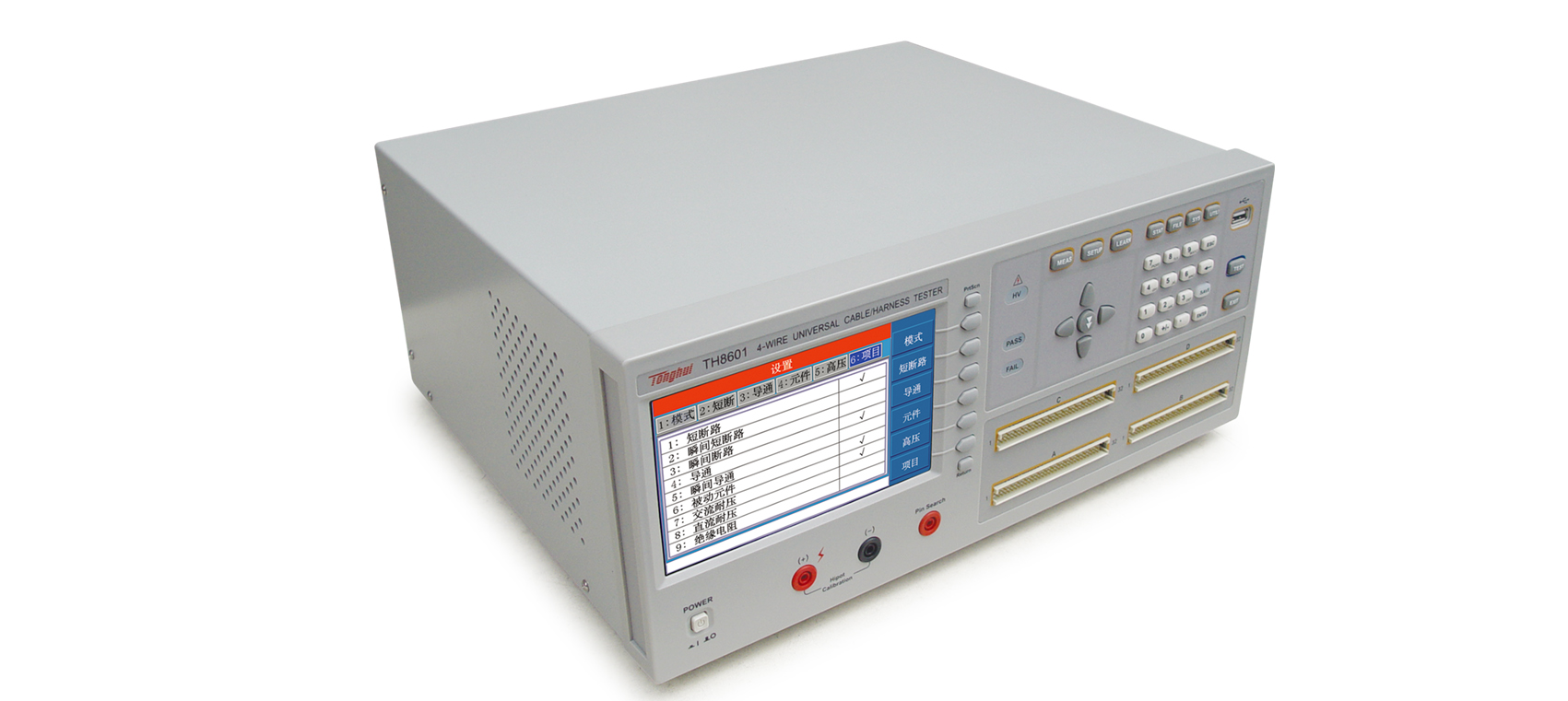

TH8601 線材綜合測試儀產品詳細規格
技術參數
參數
范圍
詳細指標
測試腳位（Pin）
TH8601
128
TH8601A
64
測試信號源
正弦信號源
50Hz-100kHz
幅度、頻率可編程
0.02%
電容元件測試
1Vrms
10%
可編程直流信號源
5Vdc MAX
10% ±1個字
可編程直流電流源
1-20mA
10% ±1個字
可編程直流高壓源
5V-100V
10% ±1個字
100V-1500V
5% ±1個字
可編程交流高壓源
50V-100V
10% ±1個字
100V-1000V
5% ±1個字
通道板通斷掃描信號源
5V
測試速度
瞬間斷短路（128點）
10ms（一次全部掃描64NET O/S的時間）
單邊靈敏度掃描測試(64 路)
網絡表掃描測試（64 路）
測試速度基本值
100ms（單個被動元件的測量時間，或者一條電纜的總測量時間）
電容測量
10pF-1000μF
10% ±1個字
電阻測試
0.01Ω-1MΩ
2% ±1個字
導通/瞬通
0.01Ω-950Ω
2% ±1個字
斷短路
1kΩ-50kΩ
10% ±1個字
二極管測試
0-10V
10% ±1個字
絕緣電阻
1MΩ-100MΩ
5% ±5個字
100MΩ-1000MΩ
10% ±5個字
直流漏電流
1μA-5mA
5% ±2個字
交流漏電流
0.01mA-5mA
10% ±5個字
