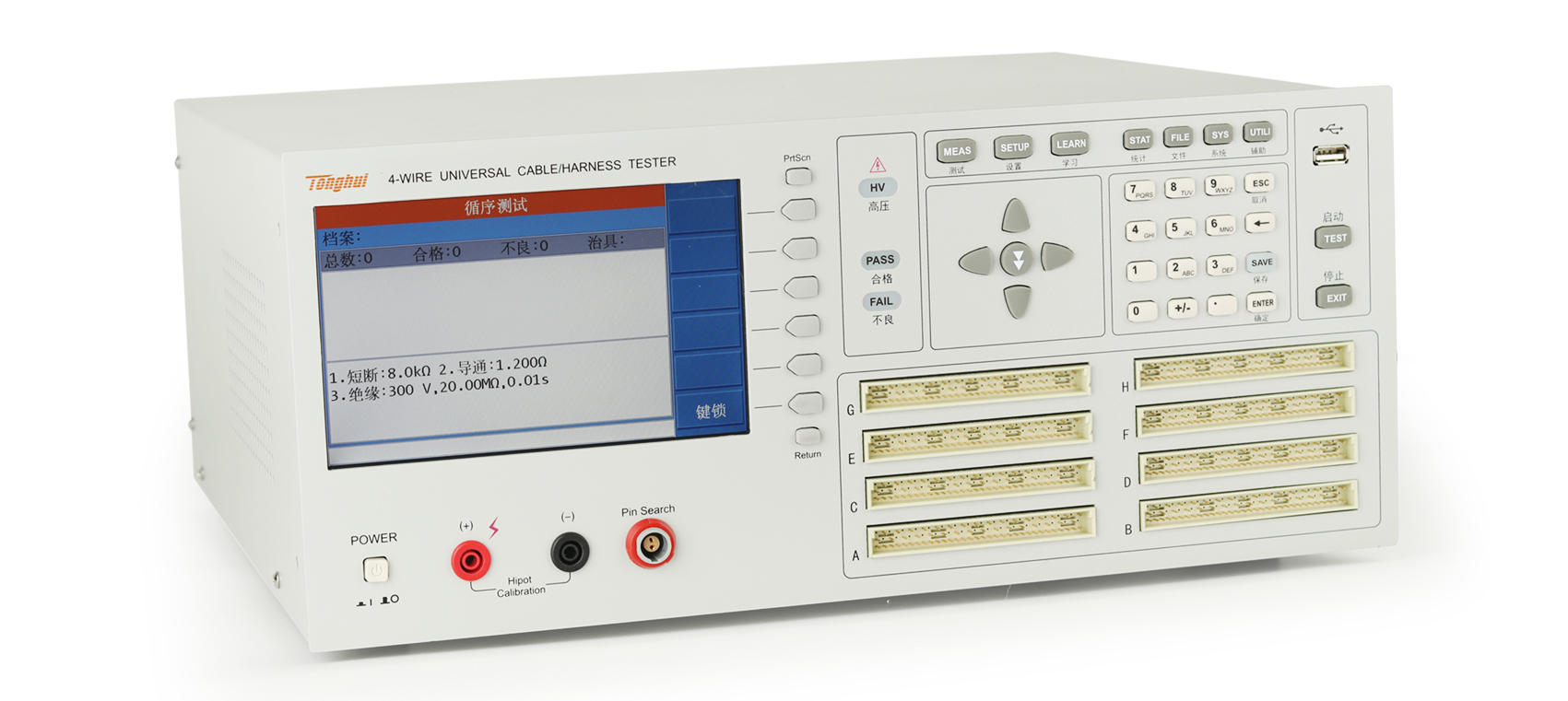

圖片僅供參考,產品以實物為準
TH8602-4 線材綜合測試儀產品詳細規格
技術參數
參數
TH8602-1
TH8602B
TH8602C
TH8602-2
TH8602-3
TH8602-4
測試腳位Pin
64
128
192
256
測試信號源
交流信號源
頻率
幅度
50Hz-100kHz，精度0.02%
0-1Vrms,精度10%
直流信號源
電壓
電流
0-5V，精度10%±1個字
1-20mA，精度10%±1個字
通道板通斷掃描信號源
5Vdc
電容測量
1uF-1000 μF ，精度： 10%±1個字
直流電阻DCR
10m Ω-1M Ω，精度： 2%±1個字
導通/瞬通
10m Ω-50 Ω
斷短路
1kΩ-50kΩ，精度： 10%±1個字
二極管測試
0-10V，精度： 10%±1個字
直流耐壓
電壓
電流
5V-1500V，精度： 10%±1個字
1uA-5mA，精度： 10%±5個字
5V-1000V，精度： 10%±1個字
1uA-5mA，精度： 10%±5個字
交流耐壓
電壓
電流
50V-1000V，精度： 10%±1個字
0.01mA-5mA，精度： 10%±5個字
50V-750V，精度： 10%±1個字
0.01mA-5mA，精度： 10%±5個字
絕緣電阻
電壓
電阻
5V-1500V，精度： 10%±1個字
1MΩ-1GΩ，精度： 10%±5個字
5V-1000V，精度： 10%±1個字
1MΩ-1GΩ，精度： 10%±5個字
TYPE-C線纜檢測
EMARK芯片內容讀寫校驗
5A獨立恒流源
5A20V壓降測試
------
------
------
√
------
------
√
√
√
------
------
------
------
------
------
------
------
------
測試速度
瞬間斷短路： 4ms
瞬間斷路： 5μs-2ms
附件
| 標配 | |||||
| 配件名稱 | 型號 | ||||
| TH8602轉接板（內四線） | TH26060B | ||||
| TH8602測試線 | TH26060D | ||||
| 選配 | |||||
| 配件名稱 | 型號 | ||||
