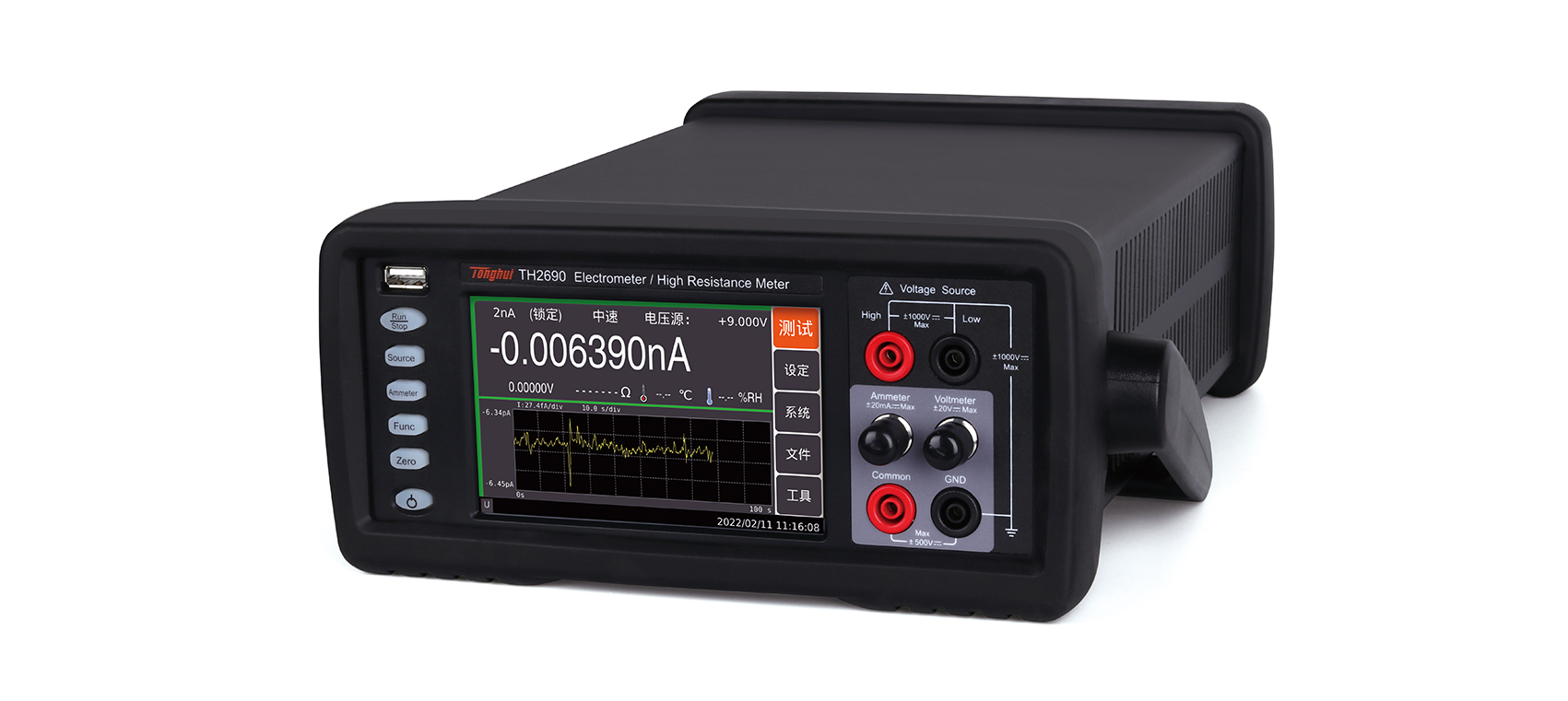

圖片僅供參考,產品以實物為準
TH2690 飛安表/靜電計/高阻計產品詳細規格
技術參數
產品型號
TH2690
顯示
顯示器
5.0寸電容式觸摸彩色LCD顯示器
測量分辨率
6?位
電流測量
量程
精度
分辨率
20pA
±（1%+5fA）
0.1fA
200pA
±（0.5%+5fA）
0.1fA
2nA
±（0.2%+50fA）
1fA
20nA
±（0.2%+3pA）
10fA
200nA
±（0.2%+5pA）
100fA
2μA
±（0.1%+50pA）
1pA
20μA
±（0.05%+500pA）
10pA
200μA
±（0.05%+5nA）
100pA
2mA
±（0.05%+50nA）
1nA
20mA
±（0.05%+500nA）
10nA
電阻測量
量程
精度
分辨率
1MΩ
±（0.135%+1Ω）
1Ω
10MΩ
±（0.135%+10Ω）
10Ω
100MΩ
±（0.185%+100Ω）
100Ω
1GΩ
±（0.285%+1kΩ）
1kΩ
10GΩ
±（0.41%+10kΩ）
10kΩ
100GΩ
±（0.41%+100kΩ）
100kΩ
1TΩ
±（0.45%+1MΩ）
1MΩ
10TΩ
±（0.75%+10MΩ）
10MΩ
100TΩ
±（2.6%+100MΩ）
100MΩ
量程
電流量程
電壓源
1MΩ
200μA
20V
10MΩ
20μA
20V
100MΩ
2μA
20V
1GΩ
200nA
20V
10GΩ
20nA
20V
100GΩ
2nA
20V
1TΩ
2nA
200V
10TΩ
200pA
200V
100TΩ
20pA
200V
測量電阻
10PΩ
電壓測量（獨立輸入單元）
量程
精度
分辨率
2V
±（0.05%+40μV）
1μV
20V
±（0.05%+400μV）
10μV
輸入阻抗
>200TΩ
電荷測量（指標在1s內有效）
量程
精度
分辨率
2nC
±（0.5%+50fC）
1fC
20nC
±（0.5%+500fC）
10fC
200nC
±（0.5%+5pC）
100fC
2μC
±（0.5%+50pC）
1pC
電壓源
量程
精度
分辨率
20V
±（0.05%+2mV）
700μV
1000V
±（0.05%+100mV）
35mV
量程
輸出電流
20V
±20mA
1000V
±1mA
電壓源功能
直流、掃描(單掃描、雙掃描、列表掃描)、 ARB (方波)
溫度測量范圍及精度
-40℃-10℃
1℃
10℃ - 55℃
0.5℃
55℃ - 80℃
1℃
濕度測量范圍及精度
0 - 20%RH
4%
20- 80%RH
3%
80-RH
4%
視圖模式
儀表視圖、圖形視圖、直方圖、滾動視圖
測試端子
電壓輸入
三軸BNC
電流輸入
三軸BNC
電壓輸出
√
COMMON
√
GROUND
香蕉座

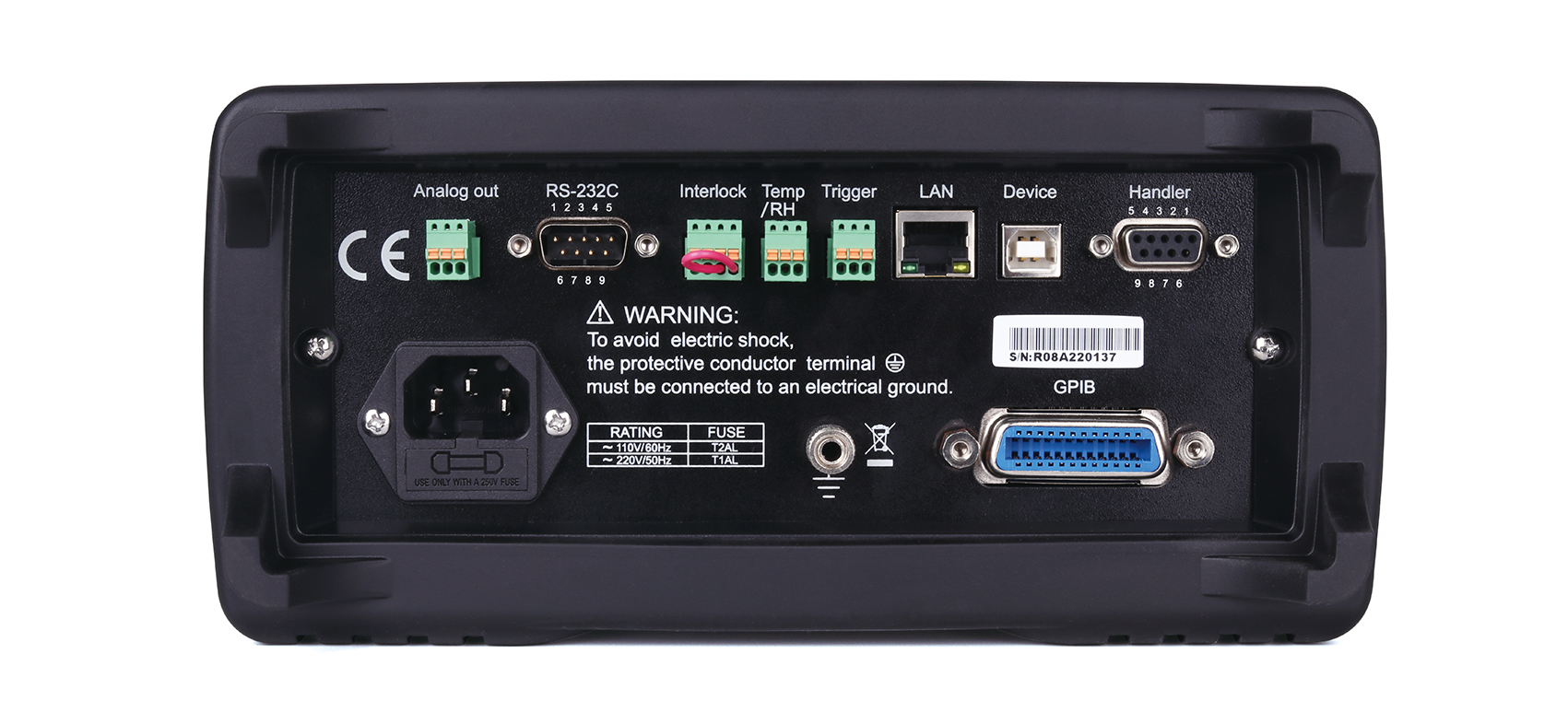

接口
D/A輸出
±2V FS
HANDLER
√
通訊接口
RS232、USB DEVICE、USB HOST、LAN、GPIB
傳感器輸入
溫濕度
互鎖輸入
√
環境溫度與濕度
使用溫濕度
0°C--45°C，30 %--80 %，無冷凝
存放溫濕度
-20°C--60°C，10 %--90 %，無冷凝
精度保證
23℃±5℃， 30%-80%RH
預熱時間
1小時
環境溫度變化
自校準后小于±3℃
校準周期
1年
一般指標
電源
AC：90 V--264 V, 50/60 Hz；或 DC：127 V—370 V
功率
上架尺寸
215(W)×88(H)×412(D)
外形尺寸
235(W)×111(H)×440(D)
重量
3.5kg
附件
| 標配 | |||||
| 配件名稱 | 型號 | ||||
| 短路連接線 | TH26058C | ||||
| 高壓測試線 | TH90003D | ||||
| 高壓測試線（紅色） | TH90003E | ||||
| 溫濕度傳感器 | TH2690_THS | ||||
| 連接線纜 | TH26058D | ||||
| Φ4鱷魚夾（紅黑各一個） | TH26058F | ||||
| Φ4防電燈籠插線纜（雙頭線纜、紅黑各一根） | TH26058G | ||||
| USB接口線 | TH26017(USB連接線 2H/USB-AM USB-BM/L 1500) | ||||
| 選配 | |||||
| 配件名稱 | 型號 | ||||
| 連接線纜 | TH26058B | ||||
| Φ4燈籠表筆（紅黑各一個） | TH26058E | ||||
