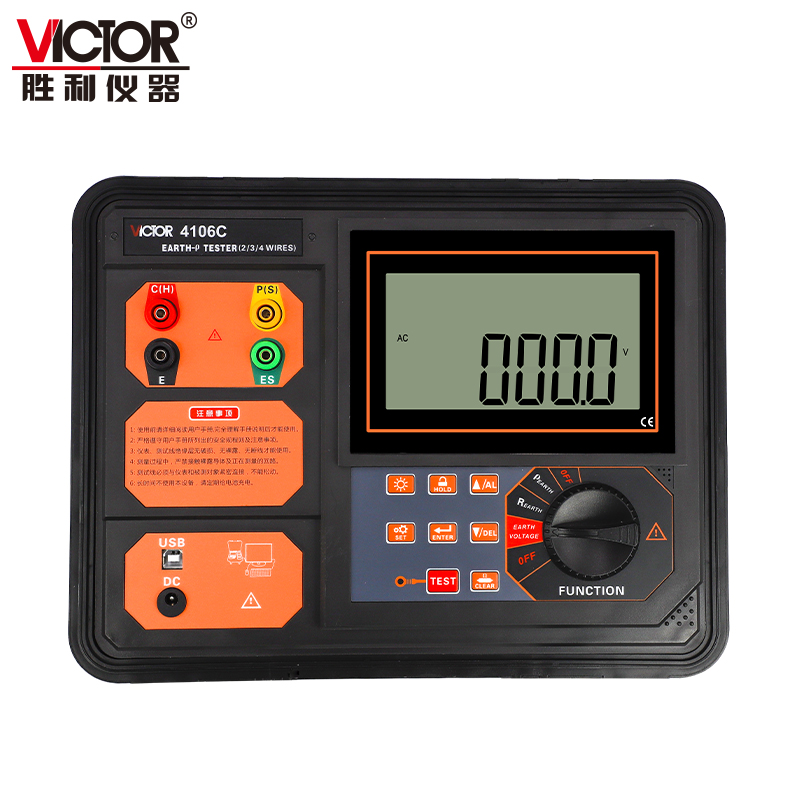

VICTOR 4106C接地電阻 土壤電阻率測試儀產品詳細規格
應用領域：
廣泛應用于電力、電信、氣象、油田、建筑、防雷及工業電氣設備等的接地電阻、土壤電阻率、接地電壓、交流電壓測量。
產品特點：
主機工具箱式設計，絕緣性能更顯優越，其箱體能承受約200kg的壓力；
大LCD顯示，具有背光，棒圖指示，一目了然。
能存儲300組數據，通過數據軟件可以實現歷史數據讀取、查閱、保存、報表、打印等功能。
技術規格
基本功能 | VICTOR 4106C |
功 能 | 接地電阻、土壤電阻率測試；接地電壓、交流電壓測試 |
測量方式 | 精密4線、3線法測量、簡易2線測量接地電阻 |
測量方法 | 接地電阻：額定電流變極法，測量電流20mA Max |
土壤電阻率：四極法(溫納法) | |
對地電壓：平均值整流(P(S)-ES接口間） | |
量 程 | 二三四線法測量接地電阻(R)：0.000Ω～200.0kΩ |
土壤電阻率(ρ)：0.000Ωm~9999kΩm | |
接地電壓： AC 0.001V～600V（50Hz/60Hz） | |
分辨率 | 二三四線法測量接地電阻(R)：0.001Ω |
土壤電阻率(ρ)：0.01Ωm | |
接地電壓：0.001V | |
精 度 | 二三四線法測量接地電阻(R)： 1．0.000Ω～10.00kΩ: ±2%rdg±5dgt 2．10.0K~100.0kΩ: ±3%rdg±5dgt 3．100.0K~200.0kΩ: ±3.5%rdg±5dgt 注： 干擾電壓5V時的附加誤差≤±5%rdg±5dgt |
土壤電阻率(ρ)：根據R的測量精度而定 （ρ=2πaR (a:1 m～100m)；π=3.14） | |
接地電壓： ±2%rdg±5dgt（50Hz/60Hz） | |
測試電壓波形 | 正弦波 |
測試頻率 | 412Hz、825Hz、1280Hz (自動選頻) |
短路測試電流 | AC 10mA max |
開路測試電壓 | AC 90V max |
電極間距范圍 | 1m～100m |
換 擋 | 接地電阻：0.000Ω～200kΩ 全自動換檔 |
土壤電阻率：0.00Ωm～9999kΩm全自動換檔 | |
LCD | 6位LCD顯示，白屏背光 |
測量指示 | 測量中LED閃爍指示，LCD倒計數，進度棒圖指示 |
測量時間 | 對地電壓：約2次/秒；接地電阻：約7秒/次；土壤電阻率：約7秒/次 |
測量次數 | 5000次以上(短路測試，測1次，停30秒再測) |
線路電壓 | AC 600V以下測量 |
通訊接口 | 具有USB接口，存儲數據可以上傳電腦，保存打印 |
數據保持 | 保持數據時“HOLD”符號指示 |
數據存儲 | 300組，“HOLD”存儲指示，顯示“FULL”表示存儲已滿 |
數據查閱 | 查閱數據時“READ”符號指示 |
溢出顯示 | 量程溢出時“OL”符號指示 |
干擾測試 | 自動識別干擾信號，干擾電壓高于5V“NOISE”符號指示 |
報警功能 | 測量值過報警設定值時，產生“嘟--嘟--嘟--”報警提示 |
電池電壓 | 當電池電壓不足時，電池電壓低符號顯示，提醒給電池充電 |
自動關機 | 無任何操作時，開機15分鐘后自動關機 |
工作電流 | 待機：25mA Max(背光關閉)；背光：25mA Max(單獨背光耗電)；測量時：150mA Max(背光關閉) |
工 具 箱 | 工具箱設計，可承重200kg |
過載保護 | 測量接地電阻：C(H)-E、P(S)-ES各端口間AC 280V/3秒 |
絕緣電阻 | 20MΩ以上(電路與外殼之間500V) |
耐 壓 | AC 3700V/rms(電路與外殼之間) |
電磁特性 | IEC61326(EMC) |
基本參數 | |
電源 | 11.1V DC, 2600mAh可充鋰電池 |
顯示屏尺寸 | 140mm×85mm，顯示域：123mm×66mm |
機身顏色 | 黑色 |
機身重量 | 約2.7kg(含電池) |
機身尺寸 | 320mm(長)×275mm(寬)×145mm(高) |
標準配件 | 輔助接地棒4根、測試線4條(紅/黑15米15米；黃/綠10米；)、簡易測試線2條(紅/綠1.6米)、光盤、充電器、數據線 |
標準內包裝 | 紙箱+布包 |
外包裝尺寸 | 355mm(長)×235mm(寬)×325mm(高) |
標準包裝數量 | 1 |
標準包裝箱毛重 | 約6.41kg |
