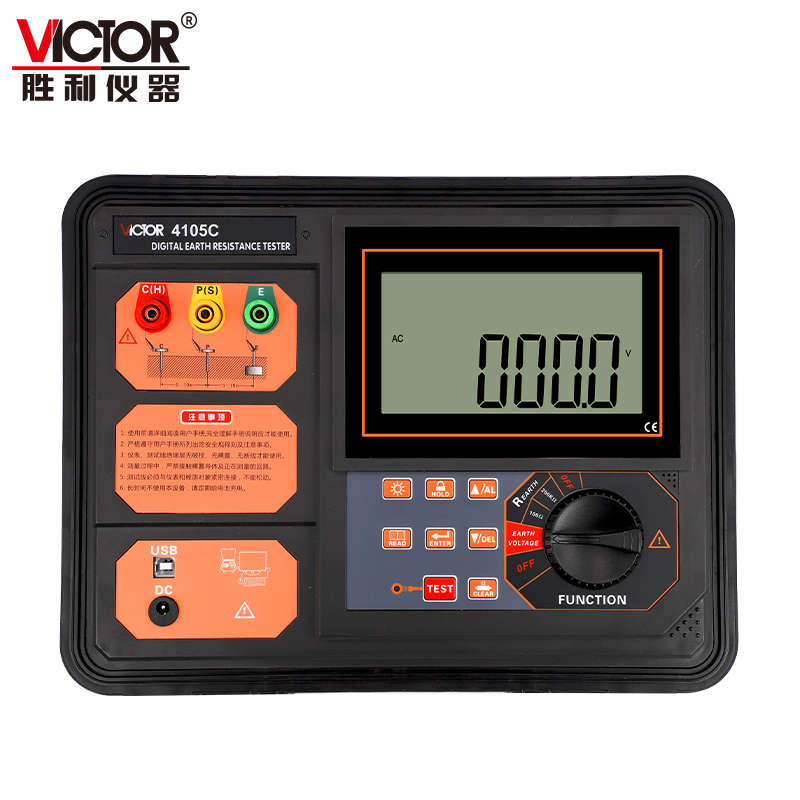

圖片僅供參考,產品以實物為準
VICTOR 4105C數字式接地電阻測試儀產品詳細規格
應用領域：
廣泛應用于電力、電信、氣象、油田、建筑、防雷及工業電氣設備等的接地電阻、接地電壓測量。
產品特點：
高精度、高穩定性和高可靠性；
主機大LCD顯示、具有背光、棒圖指示，一目了然；
具有的線阻校驗功能，能避免因測試線長時間使用導致線阻變化引起的誤差；
能存儲300組數據，通過數據軟件可以實現歷史數據讀取、查閱、保存、報表、打印等功能。
技術規格
基本功能 | VICTOR 4105C |
功 能 | 接地電阻、接地電壓、低值電阻測量 |
測量方式 | 精密三線法、簡易二線法測量接地電阻 |
測量方法 | 接地電阻測量：額定電流變極法 |
對地電壓：平均值整流(P-E接口間) | |
量 程 | 接地電阻： 0.000Ω～200KΩ |
接地電壓： 0.000V～600V（50Hz/60Hz） AC | |
分 辨 率 | 0.001Ω; 0.005V |
精度 | 二三線法測量接地電阻(R)： 1. 0.000Ω～10.00KΩ：±2%rdg±5dgt 2. 10.0K~100.0KΩ： ±3%rdg±5dgt 3. 100.0K~200.0KΩ： ±3.5%rdg±5dgt 注： 干擾電壓5V時的附加誤差≤±5%rdg±5dgt |
接地電壓：±2%rdg±3dgt（50Hz/60Hz） | |
測試電壓波形 | 正弦波 |
測試頻率 | 412Hz、825Hz、1280Hz |
測試電流 | 0.000Ω~100.0Ω檔： 約10mA恒流 100Ω~10.00KΩ檔： 約3.0mA恒流 10.0KΩ~200.0KΩ檔： 約0.25mA恒流 |
開路測試電壓 | AC 90V max |
測量時間 | 對地電壓：約2次 /秒 接地電阻：約7秒/次 |
測量次數 | 5000次以上(短路測試，測1次，停30秒再測) |
線路電壓 | AC 600V以下測量 |
通訊接口 | 具有USB接口，存儲數據可以通過軟件上傳電腦 |
數據保持 | 保持?jǐn)?shù)據時“HOLD”符號指示 |
數據存儲 | 300組，“HOLD”存儲指示，存儲已滿顯示“FULL”符號 |
數據查閱 | 查閱數據時“READ”符號指示 |
溢出顯示 | 量程溢出時“OL”符號指示 |
干擾測試 | 自動識別干擾信號；測量時P-E間干擾信號電壓高于5伏LCD顯示“NOISE”符號 |
報警功能 | 測量值過報警設定值時，“嘟--嘟--嘟--”報警提示 |
低壓提示 | 當電池電量不足時，儀器低電報警，顯示電池電壓低符號，提醒用戶及時充電 |
自動關機 | 沒有任何操作時，約15分鐘后自動關機 |
工作溫濕度 | -10℃～40℃；80%rh以下 |
工 具 箱 | 工具箱設計，可承重200kg |
存放溫濕度 | -20℃～60℃；70%rh以下 |
過壓保護 | 測量接地電阻：C-E、P-E各端口間AC 280V/3秒 |
絕緣電阻 | 20MΩ以上(電路與外殼之間500V) |
耐 壓 | AC 3700V/rms(電路與外殼之間) |
電磁特性 | IEC61326(EMC) |
基本參數 | |
電源 | 11.1V DC, 2600mAh可充鋰電池 |
顯示屏尺寸 | 140mm×85mm，顯示域：123mm×66mm |
機身顏色 | 黑色 |
機身重量 | 約2.7kg(含電池) |
機身尺寸 | 320mm(長)×275mm(寬)×145mm(高) |
標準配件 | 輔助接地棒2根、測試線3條(紅15米；黃10米；綠5米)、簡易測試線2條(紅1.6米；綠1.6米)、光盤、充電器、數據線 |
標準內包裝 | 紙箱+布包 |
外包裝尺寸 | 355mm(長)×235mm(寬)×325mm(高) |
標準包裝數量 | 1 |
標準包裝箱毛重 | 約5.3kg |
