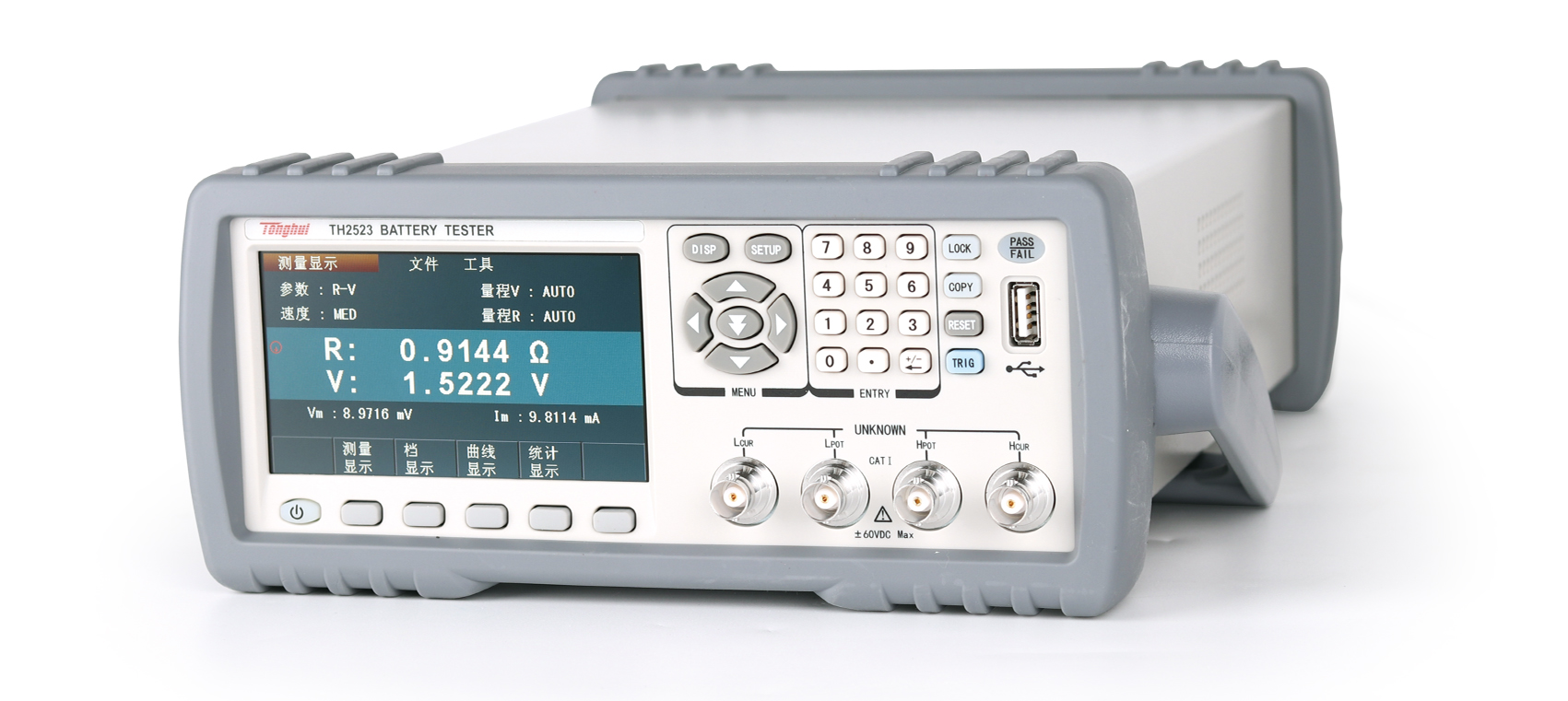

TH2523 交流低電阻測試儀產品詳細規格
技術參數
型號
TH2523
TH2523A
顯示
顯示器
4.3英寸480x272 24位色TFT顯示器
顯示位數
R:慢速 5位，顯示數字
35000；快速，顯示數字3500
V:慢速5位，顯示數字35000；快速，顯示數字3500
測量參數
R,V,R-V,Z-θ°,Z-θr, L-Q,L-R,R-X,R-Q
基本準確度
R:0.1%，V:0.05%
測試信號源
頻率
1kHz ±0.2Hz 正弦波
恒定電流
100mA/10mA/1mA/100uA/10uA
測量顯示范圍
電阻R/阻抗Z/電抗X
1uΩ—3.5kΩ
直流電壓V
100uV—65V
100uV—350V
電感L
0.2nH-1H
品質因數Q
0.001—9999.9
相位角θd(deg)
-179.99—179.99
相位角θd(rad)
-3.1416—3.1416
數學運算
直讀，ΔABS, Δ%
量程
交流電阻R
30mΩ/300mΩ/3Ω/30Ω/300Ω/3kΩ
直流電壓V
6V/60V
30V/300V
輸入電壓
65V
350V
測試速度(次/秒)
FAST： 約50次/秒；
MED： 約10次/秒 ；
SLOW1：約5次/秒；
SLOW2：約3次/秒
比較器
10檔，通過檔的分選確定產品的等級及訊響功能
量程方式
自動、保持
觸發方式
內部、手動、外部、總線
操作方式
測試線接觸故障檢查；被測件電流/電壓監視；REL偏差扣除；短路清“0”；
1-255次平均；測量延遲的設定；被測件的圖形分析掃描； USB存儲功能；多大100組設定文件的存儲/加載；30000 個測試數據的統計功能等。

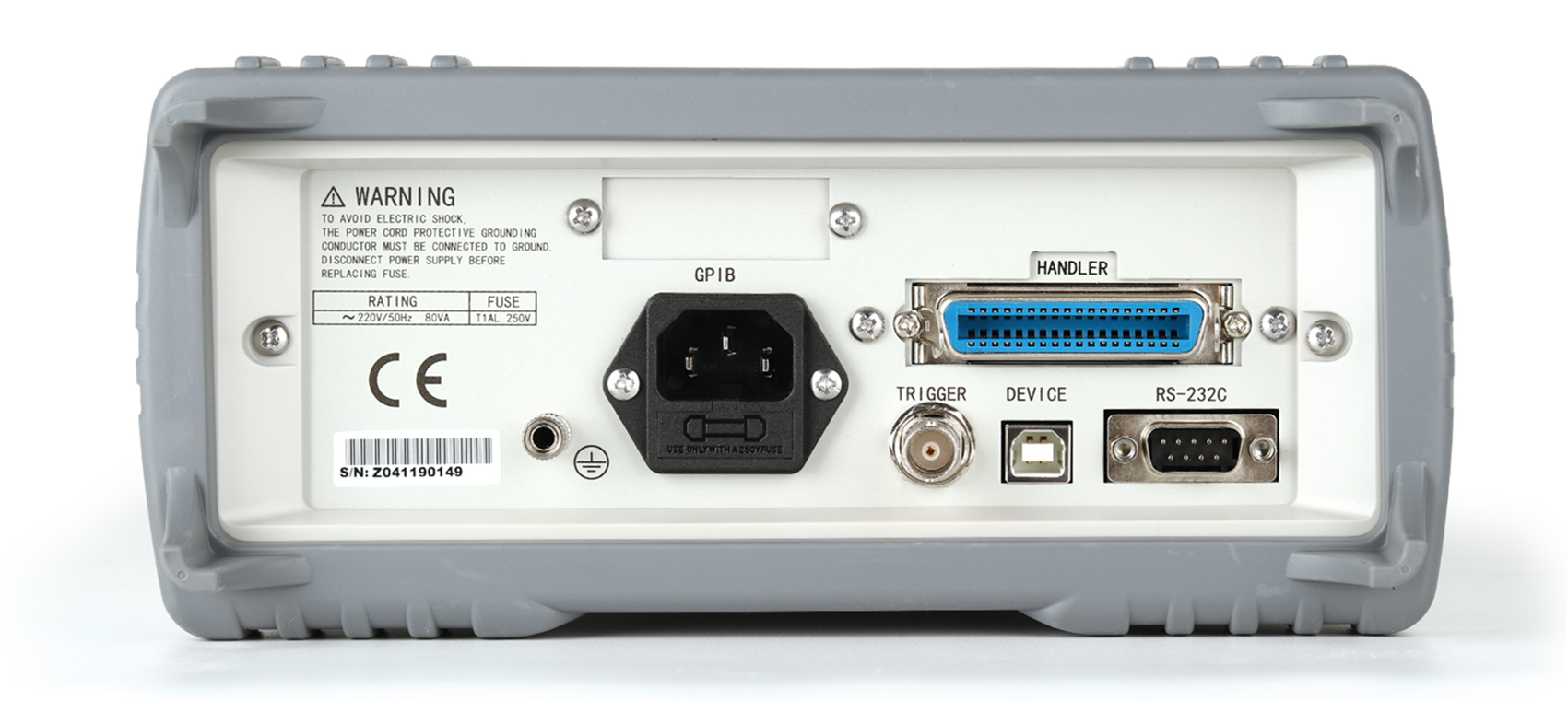

接口
Handler、RS232、USB DEVICE、GPIB（選配）、USB HOST
通用技術參數
工作環境
溫度
0℃ -40℃
濕度
≤90%RH
電源要求
電壓
100V-120V , 198V-242V
頻率
47Hz - 63Hz
功耗
15AV
上架體積
215(W)×87(H)×335(D)
外型體積
235(W)×105(H)×360(D)
重量
約3.6k
