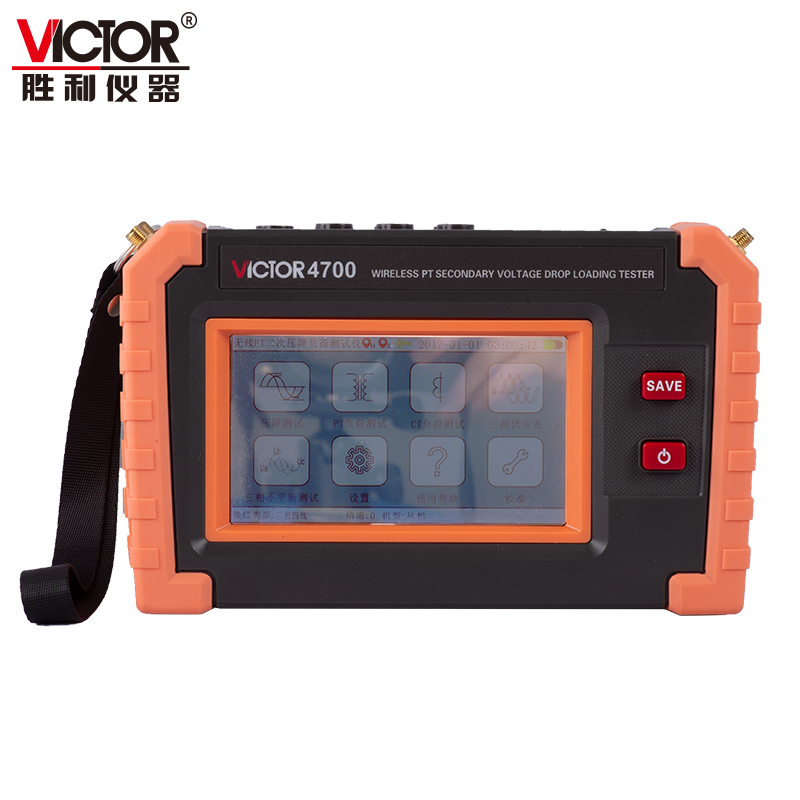

VICTOR 4700 無線PT二次壓降負荷測試儀產品詳細規格
產品簡介：
VICTOR 4700無線PT二次壓降負荷測試儀用于無線同步測量電壓互感器二次壓降以及電壓、相位等參數。儀表由兩臺手持測量終端組成，單機可作為三相相位伏安表和二次負荷測試儀使用。雙機通過無線連接，可作為無線二次壓降負荷測試儀使用，實現雙機同步測量變電站內部不同位置之間電壓、相位，測量二次PT側的線路壓降以及誤差。儀器采用計量芯片，具備非常高精度的電參數測量，能夠?qū)崟r顯示待測參數的變化，同時具備一鍵保存數據的功能。
應用領域：
是電力系統電能計量和繼電保護進行二次回路現場檢測的新一代儀表，也廣泛適用于電氣設備制造、石油化工、鋼鐵冶金、鐵路電氣化、科研教學等部門。
產品特點：
1.采用5寸觸摸彩屏、中文界面、操作簡易快捷、準確可靠；
2.采用大容量可充電鋰電池、具有數據存儲、數據查閱、自動關機、USB數據上傳導出等功能；
3.測量人員只需進行接線操作，儀器便會自動測量，實時更新數據，便于現場分析；
4.采用完全隔離技術，避免安全事故的發生；
5.采用GPS同步技術，保證二次壓降的同步測量的準確，無GPS的情況下，也能夠測量壓降值，但不會顯示相位、比差和相位差。
量程與精度（工作環境：23℃±3℃，HR＜75%，被測導線處于鉗口的中心位置）
測量類型 | 測量范圍 | 精度 | 分辨率 |
電壓 | 2V～700V | ±0.3%rdg | 0.0001 |
電流 | 0.001A-20A | ±0.3%rdg | 0.0001 |
相位 | 0°～360° | ±0.3° | 0.1 |
頻率 | 45Hz～65Hz | ±0.03Hz | 0.0001 |
有功功率 | 0.002W～7000W | ±0.3%rdg | 0.0001 |
無功功率 | 0.002VAR～7000VAR | ±0.3%rdg | 0.0001 |
視在功率 | 0.002VA～7000VA | ±0.3%rdg | 0.0001 |
PT二次導納 | 1.0mS～100mS | ±0.5%rdg | 0.0001 |
CT二次阻抗 | 0.1Ω～50Ω | ±0.5%rdg | 0.0001 |
其它技術規格
基本功能 | |
功能選項 | 觸摸屏選擇 |
通訊方式 | 無線LORA（230MHz） |
無線通訊距離 | 1000m（在空曠場） |
測 試 線 | 黃、綠、紅、黑色電壓測試線各1根/主機 |
電 流 鉗 | 鉗口尺寸φ8mm，3個/主機 |
數據存儲 | 壓降測試400組、負荷測試400組、三相伏安測試400組。 |
數據查閱 | 有 |
數據上傳 | USB接口，測試記錄數據上傳計算機，可導出為Excel格式。 |
電池電壓 | 電池電量指示顯示，電池電壓低于10%時提醒及時充電 |
自動關機 | 開機后15分鐘無操作自動關機，關機前提醒關機 |
工作時間 | 充滿電時，持續工作時間12小時 |
功 耗 | 待機（背光為50）：320mA；工作（背光為50）：420mA |
工作條件 | 溫度：-20 ～ 50℃，相對濕度：0 ～ 95%HR無冷凝 |
存儲條件 | 溫度：-30 ～ 60℃，相對濕度：0 ～ 75%HR |
基本參數 | |
電源 | DC 7.4V 5200mAH可充電鋰電池 |
顯示屏尺寸 | 108mm×65mm（5寸觸摸彩屏） |
機身顏色 | 黑色+橘黃 |
機身重量 | 約870g |
機身尺寸 | 210mm×129mm×68mm |
標準配件 | 電流鉗6件；測試線8條；充電器2個；USB通訊線2條；儀表箱；LORA膠棒天線2個；GPS膠棒天線2個；GPS平板天線2個；光盤；說明書 |
標準內包裝 | 中性紙箱 |
外包裝尺寸 | 49x36x18cm |
標準包裝數量 | 1 |
標準包裝箱毛重 | 約5.8KG |
