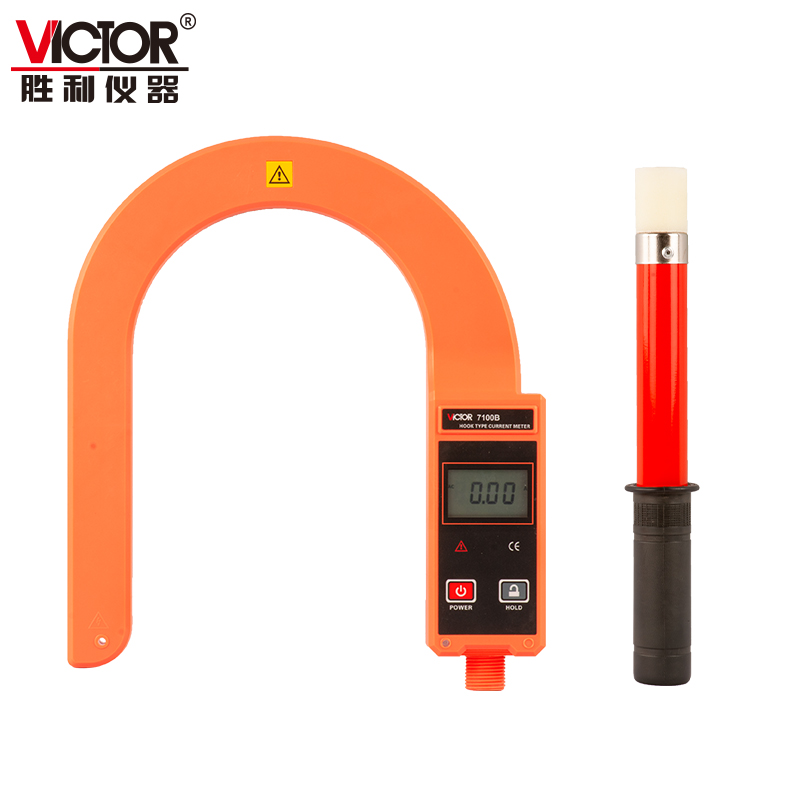

圖片僅供參考,產品以實物為準
VICTOR 7100B鉤式大電流表產品詳細規格
鉤式電流表可以掛在線路上測試，LCD顯示，清晰直觀。絕緣桿輕便，具有防潮﹑耐高溫﹑抗沖擊、高絕緣等特點。儀表還具有數據保持功能。廣泛應用于變電站﹑發電廠﹑工礦企業及檢測站﹑電工維修部門進行電流檢測和野外電工作業等。
技術規格
功 能 | 交流電流、漏電流、負荷電流在線檢測，特別適用于井下、野外多芯大電纜漏電巡查 |
電 源 | DC 3.7V可充鋰電池，USB充電接口，連續工作約10小時 |
測試方式 | 鉤式CT，可以掛在線路上測試 |
顯示模式 | 4位LCD顯示，背光功能，適合昏暗場 |
LCD尺寸 | 47mm×28.5mm |
可測線徑 | Ф168mm的導線、電纜，或168mm×245mm的母排 |
測量范圍 | 電流：AC 0～9999A(50/60Hz自動) |
分 辨 力 | 10mA |
電流精度 | 0.00A～999A: ±2%±5dgt |
1000A～2999A: ±3%±5dgt | |
3000A～9999A: ±4%±5dgt | |
換 檔 | 自動換檔 |
絕緣桿長 | 300mm |
采樣速率 | 2次/秒 |
儀表尺寸 | 長寬厚310mm×270mm×52mm |
線路電壓 | 1000V以下裸導線測試，10kV以下具有安全絕緣外皮導線測試。(帶絕緣桿操作) |
數據保持 | 測試模式下按HOLD鍵保持?jǐn)?shù)據，再按HOLD鍵取消保持 |
位置誤差 | A區無位置誤差；B區約增加0.2%；C區約增加2% |
溢出顯示 | 量程溢出功能：“OL A”符號顯示 |
自動關機 | 開機約15分鐘后，儀表自動關機，以降低電池消耗 |
電池電壓 | 當電池電壓低于3.2V時，電池電壓低符號顯示，提醒充電 |
儀表質量 | 儀表：496g(含電池) |
工作溫濕度 | -10℃～40℃；80%Rh以下 |
存放溫濕度 | -10℃～60℃；70%Rh以下 |
絕緣強度 | 絕緣桿：AC 3kV/rms(絕緣桿兩端之間) |
結 構 | 防滴漏Ⅱ型 |
