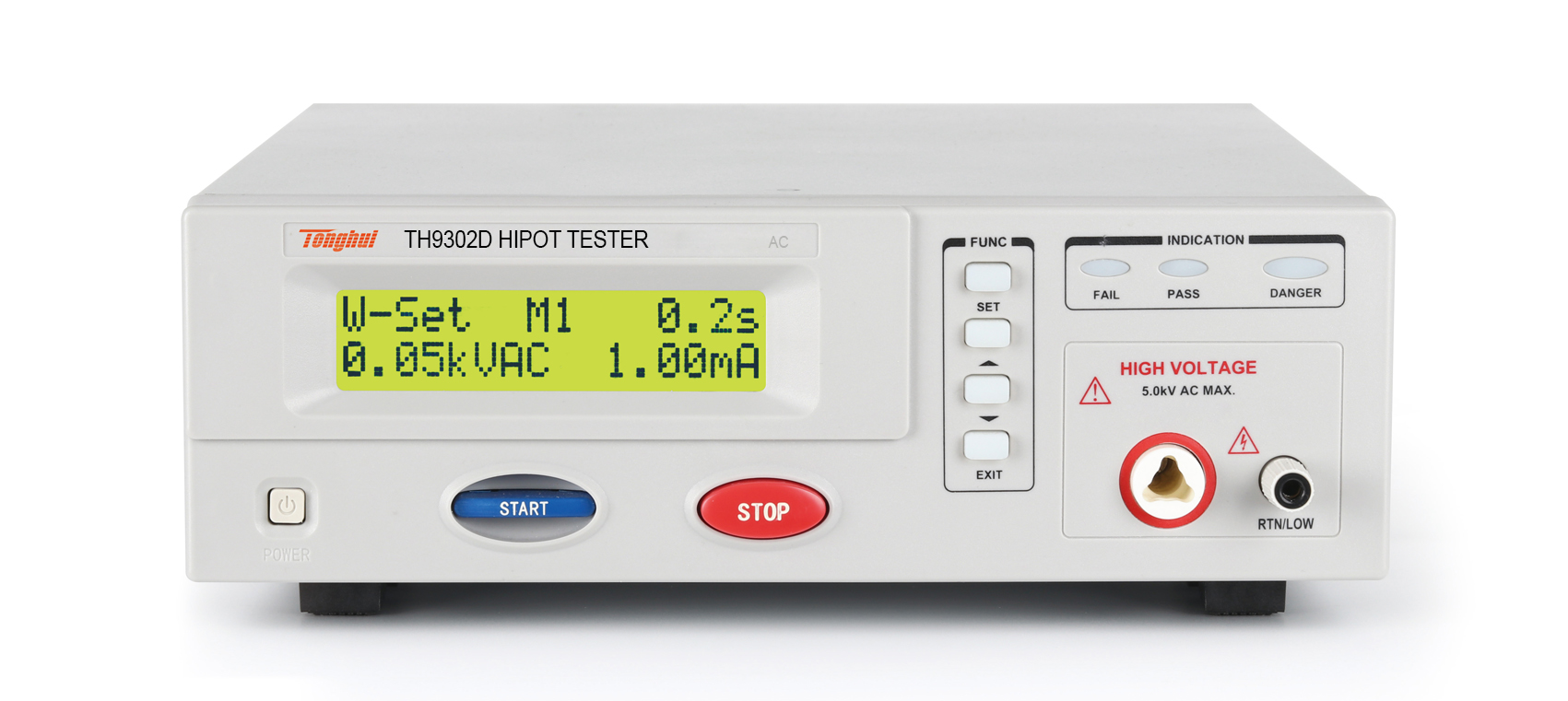

TH9302D 程控交直流耐壓絕緣測試儀產品詳細規格
產品型號 | TH9302 | TH9302C | TH9302B | TH9302D | ||||
耐壓測試 | ||||||||
電壓輸出 | AC | 電壓范圍 | 0.10kV—5.00kV | |||||
電壓波形 | 正弦波 | |||||||
失真度 | <3％ | |||||||
工作頻率 | 50、60Hz可選 | |||||||
頻率精度 | ±1% | |||||||
輸出功率 | 60VA（5.00kV12mA） | |||||||
電壓調整率 | ±（2.0%+50V)（額定功率） | |||||||
DC | 電壓范圍 | 0.10kV—6.00kV | ------ | |||||
信號源頻率 | 600Hz | ------ | ||||||
輸出功率 | 25VA（5.00kV5mA） | ------ | ||||||
電壓調整率 | ±（2.0%+100V)（額定功率） | ------ | ||||||
電壓分辨率 | 10V | |||||||
電壓精度 | ±(2.0%設定+20V) | |||||||
電壓產生方式 | DDS信號源加AB類功放 | |||||||
電流測試 | AC | 電流范圍 | 0.01mA–10mA | |||||
短路電流（瞬間） | >20mA(設定輸出電壓>500V) | |||||||
電流分辨率 | 0.01mA | |||||||
電流精度 | ±(2%讀數+2個字) | |||||||
實際電流 | OFF-0.01mA-10mA | |||||||
DC | 電流范圍 | 1mA–5.00mA | ------ | |||||
電流精度 | ±(2.0%讀數+2個字) | ------ | ||||||
放電功能 | 測試結束后自動放電DCW） | ------ | ||||||
絕緣電阻測試 | ||||||||
輸出電壓 | 0.10V–1.00kV | ------ | ||||||
電壓分辨率 | 10V | ------ | ||||||
電壓精度 | ±(2.0%讀數+10V) | ------ | ||||||
輸出電流 | 5mA | ------ | ||||||
輸出瞬間短路電流 | >10mA(設定輸出電壓>500V) | ------ | ||||||
負載調整率 | ≤1％（額定功率） | ------ | ||||||
電阻測量范圍 | 0.02MΩ–10GΩ | ------ | ||||||
電阻顯示量程 (1000V) | 5mA | 0.2MΩ-1MΩ | ------ | |||||
1mA | 1MΩ-10MΩ | ------ | ||||||
100uA | 10MΩ-100MΩ | ------ | ||||||
10uA | 100MΩ-1GΩ | ------ | ||||||
1uA | 1GΩ-10GΩ | ------ | ||||||
電阻測量準確度 | ≥500V 1MΩ–1GΩ±(5%讀數+5個字) 1GΩ–10GΩ±(10%讀數+5個字) <500V 0.1MΩ–1GΩ±(10%讀數+5個字) 1GΩ–10GΩ僅供參考無精度要求。 | ------ | ||||||
電流測量準確度 | ±(2%讀數+2個字) | ------ | ||||||
測量范圍 | AC | 1mA–20mA | ||||||
DC | 1mA–20mA | ------ | ||||||
比較器 | ||||||||
判別方式 | 窗口比較方式（條件I下<I上） | |||||||
I下ON：當I下<Ix<I上，PASS； | ||||||||
當Ix≤I下或Ix≥I上，F(xiàn)AIL | ||||||||
I下OFF：當Ix<I上，PASS； | ||||||||
當Ix≥I上，F(xiàn)AIL | ||||||||
絕緣電阻判別方式同上 | ||||||||
電流上限設置I上 | AC | 0.01mA–10mA | ||||||
DC | 1uA–5mA | ------ | ||||||
電流下限設置I下 (LOWEROFF) | AC | 0.01mA–10mA | ||||||
DC | 1uA–5mA | ------ | ||||||
電阻上限設置 | OFF，1MΩ-10GΩ | ------ | ||||||
電阻下限設置 | 0.1MΩ–10GΩ | ------ | ||||||
判別輸出 | PASS/FAILLCD及LED分別顯示,聲音報警 | |||||||
其他功能 | ||||||||

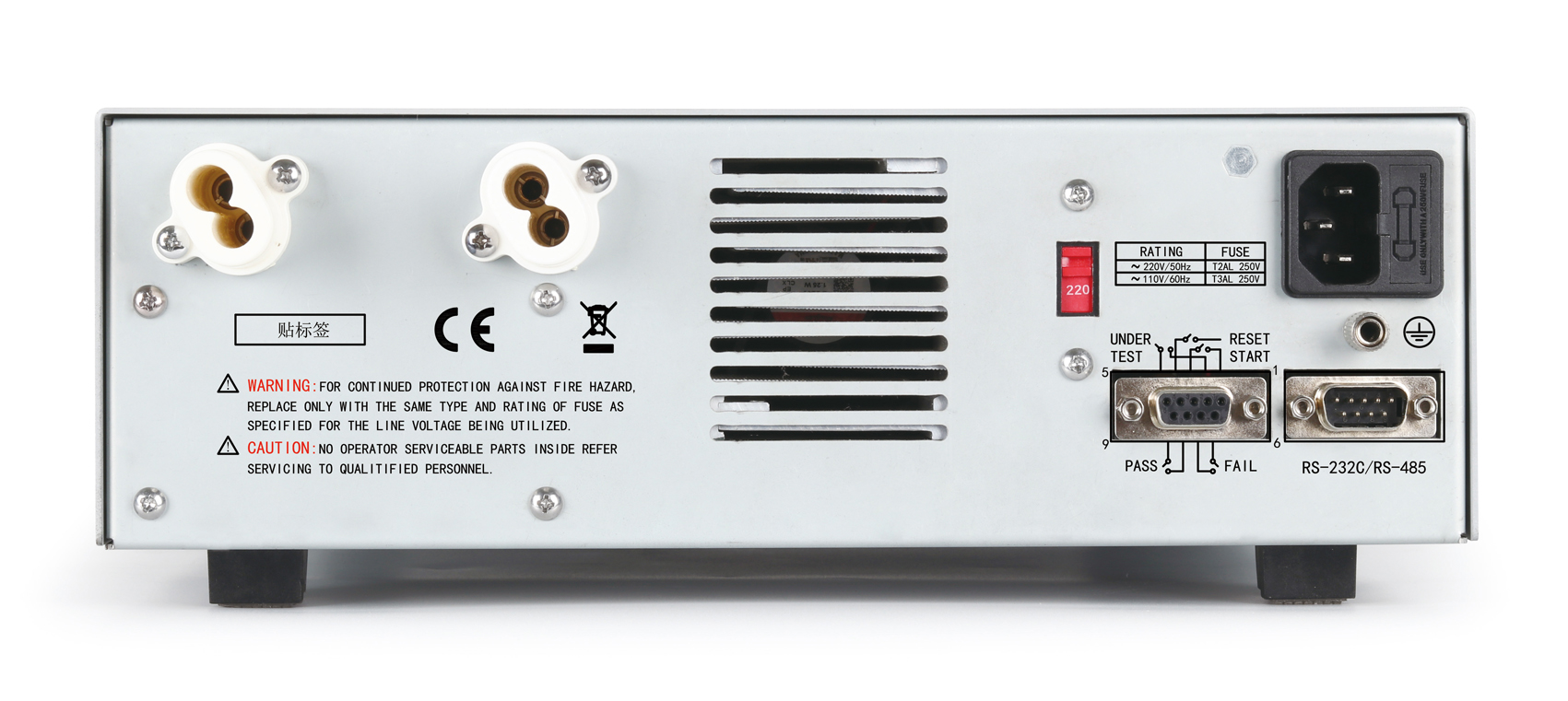

后面板輸出孔 | ------ | 有 | ------ | 有 | ||||
接觸檢查 | ------ | 支持 | ------ | 支持 | ||||
參數設定 | ||||||||
電壓上升時間 | 0.1s–999.9s | |||||||
測試時間設定 | 0.3s–999.9s（在TIMERON時） | |||||||
時間準確度 | ±（0.2%設定值±0.1s） | |||||||
測量功能 | ||||||||
鍵盤鎖 | 防止意外修改測試條件，或禁止測試條件被修改 | |||||||
電流量程判斷 | 硬件快速判斷絕緣崩潰，比電壓采樣更快捷安全，減少對產品的沖擊損傷 | |||||||
ARC電弧偵測 | 采樣電流的突變信號，判斷回路潛在的隱患及大概的規模 | |||||||
高壓指示 | 窗口指示和LED燈指示 | |||||||
存儲與接口 | ||||||||
文件編程和存儲 | 可編程9個測試文件 | |||||||
USB接口 | 無 | |||||||
開機參數保存 | 設定參數保存為默認參數，下次開機可以自動恢復 | |||||||
控制接口 | HANDLER | |||||||
通訊接口 | RS232C，RS485 | |||||||
一般技術指標 | ||||||||
工作溫度、濕度 | 0℃－40℃,≤80%RH | |||||||
電源 | 100V-121V，198V-242V47.5-63Hz | |||||||
功耗 | ≤300VA | |||||||
280mm×89mm×402mm | ||||||||
重量 | 約12kg | |||||||
