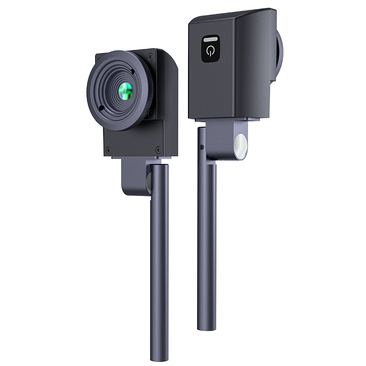

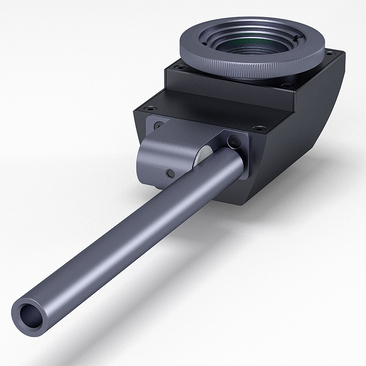

ST9660A+紅外熱成像儀產品詳細規格
產品簡介：
本公司生產的ST9660A+ PCBA熱分析儀，是一款用于熱場檢測的設備，它可以為PCBA產品設計開發階段時，提供熱實驗、熱仿真的大量數據。同時，它又是一款電路板維修設備，當產品出現故障時，比如電路漏電或是短路的電路板，會有異常的溫度升高，采用熱分析儀，能將異常溫升體現出來，就可以快速的找到漏電、短路的器件位置，定位故障點，達到快速維修的目的。除此之外，還可以對元器件進行檢測，比如功率模塊等器件，在檢測過熱保護能力等應用中，都可以通過熱分析儀得到大量的溫度檢測數據。
技術參數:
熱成像分辨率 | 260*200 |
幀頻 | 25Hz |
NETD | 70mK@25℃ |
視場角 | 水平34.4，垂直25.8 |
視場角 | 28.4°x21.4° |
鏡頭 | 4mm可調焦鏡頭 |
測溫范圍 | 校對溫度-10～120℃（可擴展至550℃， |
測溫精度 | ±5℃或者±5% |
供電 | DC 5V(USBType-C) |
| 電源開關 | 按1秒開機，3秒關機 |
連接方式 | USB線連接電腦使用 |
溫度測量范圍 | -25℃~550℃（-13℉~1022℉） |
放置桌板 | 主機一塊，（可選件擴展板1塊，可拆合拼 |
調節旋鈕 | 4個調節旋鈕，上下距離快速調節，鏡頭 |
桌板尺寸 | 單桌板：220mmx172mm，高度241mm； 拼合雙桌板：346mmx260mm，高度：延長 支撐桿341mm |
包裝尺寸 | 包裝尺寸包裝：376mmx280mmx105mm |
整機重量 | 標準配置：1.1kg（選配件：+0.5kg） |
工作溫度 | 工作溫度-10℃～55℃ |
工作濕度 | <95% |
系統要求 | Win10(）win7 |
| 電腦要求 | I3以上處理器，4G以上內存 |
更新要求 | 可連接internet進行手動或自動更新 |
