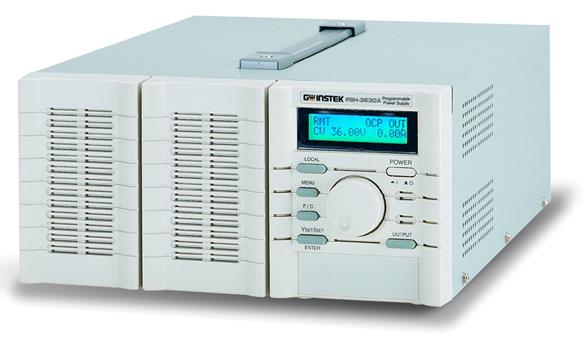

圖片僅供參考,產品以實物為準
產品分類
PSH系列開關式PSH-2018APSH-3610APSH-3620APSH-3630A直流電源供應器產品詳細規格
快速選型
| 型號 | 電流 | 電壓 | 功率 | 功能 | 標配接口 |
| PSH-2018A | 18A | 20V | 360W | 開關 | RS232 |
| PSH-3610A | 10A | 36V | 360W | 開關 | RS232 |
| PSH-3620A | 20A | 36V | 720W | 開關 | RS232 |
| PSH-3630A | 30A | 36V | 1080W | 開關 | RS232 |
| 詳細規格 | ||||
| PSH-2018A | PSH-3610A | PSH-3620A | PSH-3630A | |
| 輸出 | ||||
| 電壓 | 20V | 36V | 36V | 36V |
| 電流 | 18A | 10A | 20A | 30A |
| 變動率 (定電壓模式) | ||||
| 負載 | ≦0.1% + 5mV | ≦0.1% + 5mV | ≦0.1% + 5mV | ≦0.1% + 5mV |
| 電源 | ≦0.05% + 5mV | ≦0.05% + 5mV | ≦0.05% + 5mV | ≦0.05% + 5mV |
| 變動率(定電流模式) | ||||
| 負載 | ≦0.2% + 5mA | ≦0.2% + 5mA | ≦0.2% + 10mA | ≦0.2% + 15mA |
| 電源 | ≦0.2% + 5mA | ≦0.2% + 5mA | ≦0.2% + 10mA | ≦0.2% + 15mA |
| 漣波&噪聲 | ||||
| 電壓 (mVrms) | ≦10mVrms | ≦10mVrms | ≦10mVrms | ≦10mVrms |
| 電壓 (mVpp) | ≦100mVp-p 20Hz~20MHz | ≦100mVp-p 20Hz~20MHz | ≦100mVp-p 20Hz~20MHz | ≦100mVp-p 20Hz~20MHz |
| 電流 (mArms) | ≦0.2% | ≦0.2% | ≦0.2%+20mA | ≦0.2%+40mA |
| 分辨率 | ||||
| 電壓 ≤36V | 10mV | 10mV | 10mV | 10mV |
| 電壓＞36V | 20mV | 20mV | 20mV | 20mV |
| 電流10A | 10mA | 10mA | 20mA | 30mA |
| 電流20A | 10mA | 10mA | 10mA | 20mA |
| 編程度 | ||||
| 電壓< 36V | ≤0.05% + 25mV | ≤0.05% + 25mV | ≤0.05% + 25mV | ≤0.05% + 25mV |
| 電壓＞36V | ≤0.05% + 50mV | ≤0.05% + 50mV | ≤0.05% + 50mV | ≤0.05% + 50mV |
| 電流10A | ≤0.2% + 30mA | ≤0.2% + 30mA | ≤0.2% + 60mA | ≤0.2% + 90mA |
| 電流20A | ≤0.2% + 30mA | ≤0.2% + 30mA | ≤0.2% + 30mA | ≤0.2% + 60mA |
| 讀值分辨率（表頭） | ||||
| 電壓 | 同分辨率 | |||
| 電流 | 同分辨率 | |||
| 讀值度 | ||||
| 電壓 | 同編程準確度 | |||
| 電流 | 同編程準確度 | |||
| 溫度系數 | ||||
| 電壓(25 + 5°C ) | < 100ppm/°C | |||
| 響應時間(上升/下降) | ||||
| 電壓上升（10%~90%） | < 150mS（≤95%額定負載） | |||
| 電壓下降（90%~10%） | < 150mS（≥10%額定負載） | |||
| 瞬間恢復時間 (50% Step Load Change From 25%~75%) | ||||
| 定電壓模式 | <2mS | |||
| 保護功能 | ||||
| OVP/OCP/OHP | V | |||
| 突發電流保護 | V | |||
| 輸出 On/Off 控制 | ||||
| V | ||||
| 電源 | ||||
| AC 90V ~ 250V, 50/60Hz | ||||
| 尺寸&重量 | ||||
| 108(寬) x 142(高) x 393(長)mm,約3.3kg | 108(寬) x 142(高) x 393(長)mm,約3.3kg | 188(寬) x 142(高) x 393(長)mm，約6.2kg | 268(寬) x 142(高) x 393(長)mm，約9.3kg | |
