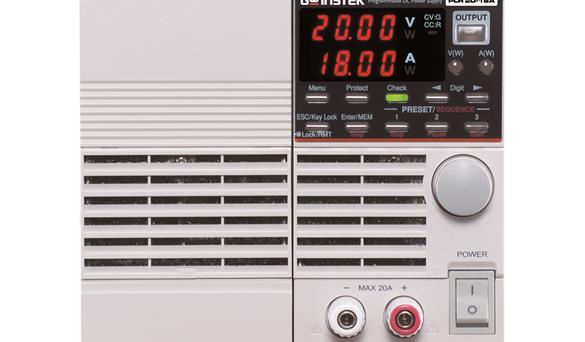

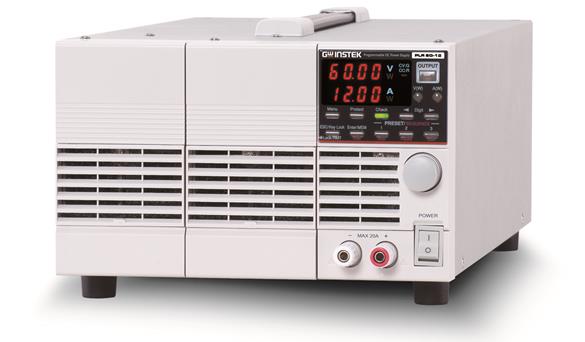

圖片僅供參考,產品以實物為準
產品分類
PLR系列開關式PLR 20-18,PLR 20-36,PLR 36-10,PLR 36-20,PLR 60-6,PLR 60-12可編程單通道直流電源產品詳細規格
快速選型
| 型號 | 電流 | 電壓 | 功率 | 功能 | 標配接口 |
| PLR 20-18 | 18A | 20V | 360W | 開關 | RS232 |
| PLR 20-36 | 36A | 20V | 720W | 開關 | RS232 |
| PLR 36-10 | 10A | 36V | 360W | 開關 | RS232 |
| PLR 36-20 | 20A | 36V | 720W | 開關 | RS232 |
| PLR 60-6 | 6A | 60V | 360W | 開關 | RS232 |
| PLR 60-12 | 12A | 60V | 720W | 開關 | RS232 |
| 詳細規格 | ||||||
| PLR20-18 | PLR20-36 | PLR36-10 | PLR36-20 | PLR60-6 | PLR60-12 | |
| 額定輸出 | ||||||
| 電壓 | 0V~20V | 0V~20V | 0V~36V | 0V~36V | 0V~60V | 0V~60V |
| 電流 | 0~18A | 0~36A | 0~10A | 0~20A | 0~6A | 0~12A |
| 功率 | 360W | 720W | 360W | 720W | 360W | 720W |
| 例（CV） | ||||||
| 線性 | 3mA | 3mA | 3.8mA | 3.8mA | 5mA | 5mA |
| 負載 | 2mA | 2mA | 2.8mA | 2.8mA | 4mA | 4mA |
| 例（CC） | ||||||
| 線性 | 5mA | 5mA | 5mA | 5mA | 5mA | 5mA |
| 負載 | 5mA | 10mA | 1mA | 5mA | 1mA | 5mA |
| 波&噪聲（噪聲帶寬=20MHz；波紋帶寬=1MHz） | ||||||
| CV P-P | 30mVp-p | 30mVp-p | 30mVp-p | 30mVp-p | 30mVp-p | 30mVp-p |
| CV rms | 0.5mVrms | 0.5mVrms | 0.5mVrms | 0.5mVrms | 0.5mVrms | 0.5mVrms |
| CC rms | 10mArms | 10mArms | 5mArms | 10mArms | 5mArms | 5mArms |
| 回讀精度（23℃±5℃，預熱30分鐘后） | ||||||
| 電壓 | ±（0.1%rdg+2digits) | ±（0.1%rdg+2digits) | ±（0.1%rdg+2digits) | |||
| 電流 | ±（0.5%rdg+2digits) | ±（0.5%rdg+2digits) | ±（0.5%rdg+2digits) | |||
| 功率 | ±（0.7%rdg+1.5F.S.) | ±（0.7%rdg+1.5F.S.) | ±（0.7%rdg+1.5F.S.) | |||
| 設置精度（23℃±5℃，預熱30分鐘后） | ||||||
| 電壓 | ±（0.5%SETg+0.5%F.S.) | ±（0.5%SETg+0.5%F.S.) | ±（0.5%SETg+0.5%F.S.) | |||
| 電流 | ±（1%SETg+1%F.S.) | ±（1%SETg+1%F.S.) | ±（1%SETg+1%F.S.) | |||
| 響應時間 | ||||||
| 上升時間(輸出電壓：10%→90%FS) | 50ms/50ms;無負載/額定負載 | 50ms/50ms;無負載/額定負載 | 50ms/50ms;無負載/額定負載 | |||
| 下降時間(全負載)(輸出電壓：10%→90%FS) | 50ms | 50ms | 150ms | |||
| 下降時間(無負載) (輸出電壓：10%→90%FS) | 250ms | 250ms | 600ms | |||
| 負載瞬時恢復時間 (負載從50到) | 100us | 100us | 100us | |||
| 設置分辨率 | ||||||
| 電壓 | 10mV | 10mV | 10mV | |||
| 電流 | 10mA | 10mA | 10mA | |||
| 測量分辨率 | ||||||
| 電壓 | 10mV | 10mV | 10mV | |||
| 電流 | 10mA | 10mA | 10mA | |||
| 串并聯性能 | ||||||
| 并聯操作 | 多3個單元 | 多3個單元 | 多3個單元 | |||
| 串聯操作 | 多2個單元 | 多2個單元 | 多2個單元 | |||
| 保護功能 | ||||||
| OVP | 范圍設定：10%~110%F.S.分辨率設定：低顯示分辨率的10倍 當輸出電壓過設定的OVP值時激活：硬件檢測 | |||||
| OCP | 范圍設定： 5%~110%F.S.分辨率設定：低顯示分辨率的10倍 當輸出電流過設定的OCP值時激活：軟件檢測 | |||||
| UVP | 范圍設定： -1V~110%F.S.分辨率設定：低顯示分辨率的10倍 當輸出電壓低于設定的UVP值時激活：軟件檢測 | |||||
| 環境條件 | ||||||
| 操作溫度 | 0℃~40℃ | |||||
| 存儲溫度 | ﹣20℃~60℃ | |||||
| 操作濕度 | 30%~85%RH（非冷凝） | |||||
| 存儲濕度 | 20%~85%RH（非冷凝） | |||||
| 讀取回溫系數 | ||||||
| 電壓 | ±100ppm/℃ | |||||
| 電流 | ±100ppm/℃ | |||||
| 其他 | ||||||
| 功率消耗 | 570VA | 1100VA | 520VA | 1050VA | 510VA | 1000VA |
| 功率因數 | 0.99 | 0.99 | 0.99 | 0.99 | 0.99 | 0.99 |
| 冷卻方法 | 強制冷卻:風扇速度與內部散熱片的溫度成比例 | |||||
| 電源 | 單相100VAC至240VAC,50HZ到60HZ | |||||
| 接口 | RS-232C（標配）；GPIB/USB/LAN（選配） | |||||
| 模擬控制 | 可以 | |||||
| 外形尺寸&重量 | 139.5（H）X 140（W）X 415.5（D）約5.2kg | 139.5（H）X 210（W）X 415.5（D）約7.5kg | 139.5（H）X 140（W）X 415.5（D）約5.2kg | 139.5（H）X 210（W）X 415.5（D）約7.5kg | 139.5（H）X 140（W）X 415.5（D）約5.2kg | 139.5（H）X 210（W）X 415.5（D）約7.5kg |
| 規格如有部變更，恕不另行通知 | ||||||
