PPH-1503D & PPH-1506D & PPH-1510D線性可程控高精度雙通道直流電源供應器產品詳細規格
快速選型
| 型號 | 電流 低檔5A 3A | 電壓 | 功率 | 功能 | 標配接口 | |
| PPH-1503 | 9V | 45W | 線性 | USB/LAN/GPIB | ||
| 15V | 45W | |||||
| PPH-1503D | ch1 | 低檔5A-3A | 低檔9V-15V | 45W | 線性 | USB/LAN/GPIB |
| ch2 | 1.5A | 12V | 18W | |||
| PPH-1506D | ch1 | 低檔5A-3A | 低檔9V-15V | 45W | 線性 | USB/LAN/GPIB |
| ch2 | 3A | 12V | 36W | |||
| 詳細規格 | ||
| 機種 | PPH-1503D/1506D/1510D | |
| 額定輸出 | ||
| 通道 | CH1 | CH2 |
| 電壓 | 0 ~ 15V | 0 ~ 12V |
| 電流 | 0 ~ 5A (0~9V)；0 ~ 3A (9~15V)；0~10A(0~4.5V,Rear,PPH-15010D) | 0 ~ 1.5A(1503D)；0~3A(PPH-1506D/PPH-1510D) |
| 功率 | 45W | 18W(1503D)36W(PPH-1506D/PPH-1510D) |
| 輸出電壓上升時間 | 0.20ms(10% ~ 90% ON)me | |
| 輸出電壓下降時間 | 0.30ms(90% ~ 10% OFF) | |
| 穩定度 | ||
| 電壓 | 0.01%+3.0mV | |
| 電流 | NA | |
| 調節率(CV) | ||
| 負載 | 0.01%+2mV | |
| 電源 | 0.5mV | |
| 調節率(CC) | ||
| 負載 | 0.01%+1mA | |
| 電源 | 0.5mA | |
| 漣波&噪聲 | ||
| CV p-p (20Hz - 20MHz) | 8mV | 8mV |
| CV rms(0 - 1MHz) | 3mV | 3mV |
| CC rms | NA | NA |
| 程控精度 | ||
| 電壓 | ±0.05%+10mV | ±0.05%+10mV |
| 電流( 1.5A or 5A) | ±0.16%+5mA | ±0.16%+5mA(5A/3A/1.5A) |
| 電流( 500mA) | ±0.16%+0.5mA | NA |
| 電流( 5mA ) | ±0.16%+5uA | |
| 回讀精度 | ||
| 電壓 | ±0.05%+3mV | 0.03%+3mV |
| 電流( 1.5A & 5A) | 0.2%+400uA | 0.2%+400uA |
| 電流( 500mA) | 0.2%+100uA | NA |
| 電流( 5mA ) | 0.2%+1uA | 0.2%+1uA |
| 響應時間 | ||
| 瞬態回復時間 | 1000%負載變動< 40uS (<100mV,Rear)< 50uS(<100mV,Front)< 80uS (<20mV） | |
| 程控分辨率 | ||
| 電壓 | 2.5mV | |
| 電流 | 0.5mA(范圍: 1.5A & 5A) | 0.5mA(范圍: 1.5A ) |
| 電流 | 0.05mA( 500mA) | NA |
| 電流 | 0.5uA( 5mA ) | |
| 回讀分辨率 | ||
| 電壓 | 1mV | |
| 電流 | 0.1mA ( 5A范圍) | 0.1mA(范圍: 1.5A ) |
| 電流 | 0.01mA( 500mA范圍) | NA |
| 電流 | 0.1uA( 5mA 范圍) | 0.1uA(范圍: 5mA ) |
| 保護功能 | ||
| OVP精度 | CH1:50mV | CH2:50mV |
| DVM | ||
| 直流回讀精度 ( 23℃± 5℃) | NA | 0.05%+3mV |
| 回讀分辨率 | 1mV | |
| 輸入電壓范圍 | 0 ~ 20VDC | |
| 輸入電壓 | -3V, +22V | |
| 輸入阻抗&電容 | 20MΩ | |
| 程控輸出阻抗 | ||
| 范圍 | 1 mΩ to +1 Ω | |
| 程控精度 | 0.5% + 10 mΩ | |
| 分辨率 | 1mΩ | |
| 脈波電流量測 | ||
| 觸發準位 | 5mA ~ 5A, 5mA/step | 5mA ~ 1.5A, 5mA/step |
| HIGH TIME/LOW TIME/AVERAGE TIME | 33.3us to 833ms, 33.3us/step | |
| 觸發延遲 | 0 ~ 100ms,10us/steps | |
| 頻均讀值 | 1 ~ 100 | |
| 長積分脈沖 TIMEOUT | 1S ~ 63S | |
| 長積分量測時間 | 850ms(60Hz)/840ms(50Hz) ~ 60s,or AUTO； time 16.7ms/steps(60Hz), 20ms/steps(50Hz) | |
| 長積分觸發模式 | Rising, Falling, Neither | |
| 其他 | ||

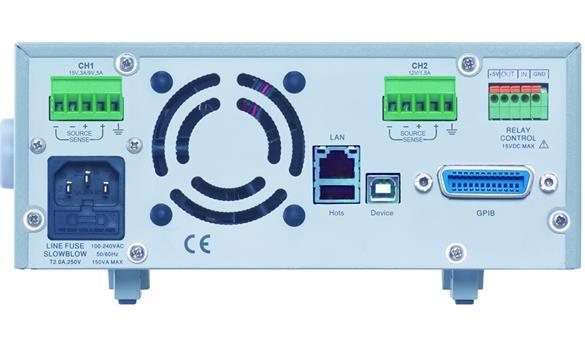

| 輸出端子 | 前/后面板 | 后面板 |
| DVM輸入 | NA | 前面板 |
| RELAY CONTROL CONNECTOR | 150mA/15V ，100mA/5(inter power) | |
| 工作溫度 | 0 ~ 40°C | |
| 工作濕度 | ≤ 80% | |
| 儲存溫度 | -20?C ~ 70?C | |
| 儲存濕度 | < 80% | |
| PC程控界面 | ||
| 標準 | GPIB / USB / LAN | |
| 電流汲取能力 | ||
| 電流汲取率 | CH1:0~4V:3.5A；4~15V:3.5A-(0.25A/V)*(Vset-4V) | CH2:0~5V:2A(PPH-1503D)；3A(PPH-1506D/1510D)5~12V:2A-(0.1A/V)*(Vset-5V),PPH-1503D3A-(0.25A/V)*(Vset-5V),PPH-1506D/1510D |
| 記憶 | ||
| 儲存/叫回 | 5組 | |
| 電源 | ||
| 輸入功率 | 90-264VAC ; 50/60Hz | |
| 消耗功率 | 160W(PPH-1503D) | |
| 180W(PPH-1506D) | ||
| 210W(PPH-1510D) | ||
| 尺寸&重量 | ||
| 尺寸 | 222(W) x 86(H) x 363(D) mm | |
| 重量 | Approx 4.5Kg | |
