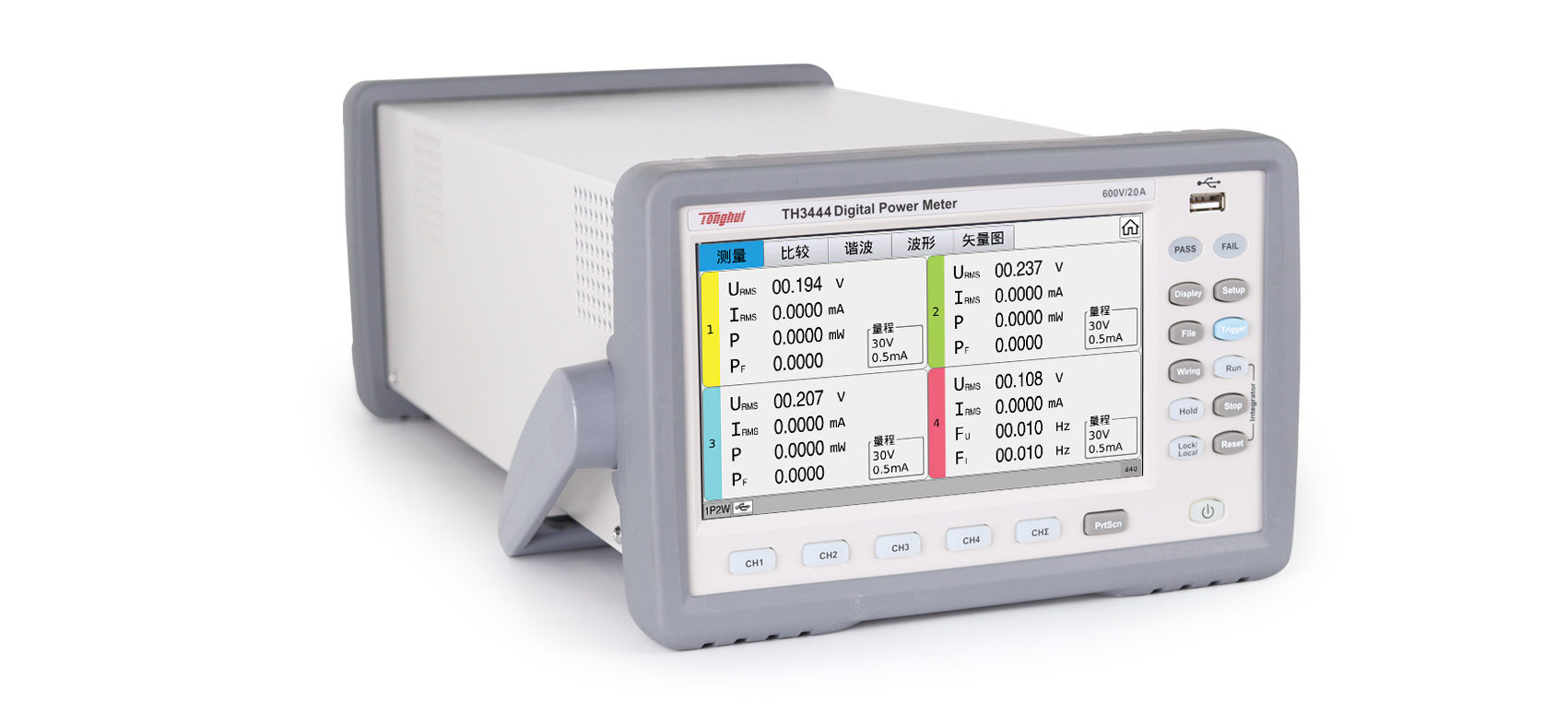

TH3444 多通道數字功率計產品詳細規格
技術參數
型號 TH3431 TH3433 TH3434 TH3441 TH3443 TH3444 通道數 1 3 4 1 3 4 顯示器 7寸(800*480)彩色TFT電阻觸摸屏 接線方式 一相兩線
(1P2W)一相兩線(1P2W)
一相三線(1P3W)
三相三線(3P3W)
三相四線(3P4W)
三電壓三電流(3V3A)一相兩線
(1P2W)一相兩線(1P2W)
一相三線(1P3W)
三相三線(3P3W)
三相四線(3P4W)
三電壓三電流(3V3A)基本特征 AC R
R DC R R 精密型 R R 微電流 R ? 諧波分析 R R 電能測試 R R 顯示方式 數據 R R 積分?jǐn)?shù)據 R R 波形圖 R R 矢量分析 R R 柱狀圖 R R 基本準確度（一年） 電壓 基本精度 0.1%讀數+0.1%量程 分辨率 0.001V 電流 精度 ± (0.1%讀數+0.1%量程) 分辨率 0.1μA 1μA 頻率分段 電壓/電流精度 DC ± (0.1%讀數+0.2%量程) 0.1Hz ≤ Freq < 45Hz ± (0.1%讀數+0.2%量程) 45Hz ≤ Freq < 66Hz ± (0.1%讀數+0.1%量程) 66Hz ≤ Freq < 1kHz ± (0.1%讀數+0.2%量程) 1kHz ≤ Freq < 10kHz ± ((0.07*Freq)%讀數+0.3%量程) 10kHz ≤ Freq ≤ 100kHz ± (0.5%讀數+0.5%量程)± [0.04*(Freq - 10k)]%讀數 輸入 電壓 范圍 1V - 600V 量程 15V/30V/60V/150V/300V/600V 小分辨率 0.001V 輸入阻抗 2MΩ 允許輸入 1000V（1S） 700V（連續） 電流 范圍 0.01mA - 2A 0.1mA - 20A 量程 0.5mA/1mA/2mA/5mA/10mA/20mA 5mA/10mA/20mA/50mA/100mA/200mA 輸入阻抗 4Ω 400mΩ 量程 0.05A/0.1A/0.2A/0.5A/1A/2A 0.5A/1A/2A/5A/10A/20A 輸入阻抗 40mΩ 4mΩ 小分辨率 0.1μA 1μA 允許輸入 3A（1S） 30A（1S） 2A（連續） 20A（連續） 功率 范圍 0.01mW - 1.2kW 0.1mW - 12kW 小分辨率 0.001mW 0.01mW 頻率 范圍 基頻范圍：DC/0.1Hz - 100kHz,濾波器500Hz 小分辨率 0.01Hz 功率因數 范圍 - 1.000 - 1.000 小分辨率 0.001 諧波分析 基頻范圍 10Hz~1.2kHz 精度 ± (5%讀數+0.3%量程) 范圍 0 - 99999kWh 電能積分 小分辨率 0.001Wh 精度 ± (0.2%讀數+0.3%量程) 范圍 0 - 9999：59：59 電能計時 分辨率 1s 精度 ± 0.05% 更新率 可選0.1s/0.25s/0.5s/1s/2s/10s/20s 鎖定功能 數據鎖定 量程方式 自動/手動 輸入阻抗 ≥ 2MΩ（電壓輸入） 比較器 限聲、光報警， 輸出 8路可編程繼電器輸出 測量輔助功能 數據緩沖存儲功能 對測試結果進行U盤存儲，可以在PC端進行統計分析 保存/加載功能 設置數據的保存分為測量參數設置和系統參數設置 鍵盤鎖定功能 可鎖定前面板按鍵以及觸摸屏操作，有效防止誤操作 通訊與接口 串行通訊 RS232C/RS485二選一，需出廠前預裝 USB HOST 通用串行總線插座，A類；FAT16/FAT32格式。U盤存儲或的無線網卡（WIFI支持RTL8192及MT7601)等設備支持 USB DEVICE 通用串行總線插座，小型B類（4個接觸位置）；與USBTMC - USB488和USB2.0相符合，陰接頭用于連接外部控制器?？蛇xCDC模式或TMC模式。 LAN 10/100BaseT以太網，8引腳，通信穩定。 HANDLER 8路繼電器輸出，用于比較信號的結果輸出 存儲 USB波形、設置文件 電源供應 AC220V± 10%，50/60Hz± 5%，軟電源開關 體積W*H*D 工作尺寸 236mm*154mm*475.5mm（含外套） 上架尺寸 215mm*132mm*441mm（W*H*D） 重量 8.1kg
