GPD系列線性GPD-2303S,GPD-3303S,GPD-4303S,GPD-3303D可編程線性直流電源產品詳細規格
快速選型
| 型號 | 電流 | 電壓 | 功率 | 通道數 | 備注 | 標配接口 |
| GPD-2303S | 3A | 30V | 180W | 2 | 30V/3A*2 | USB |

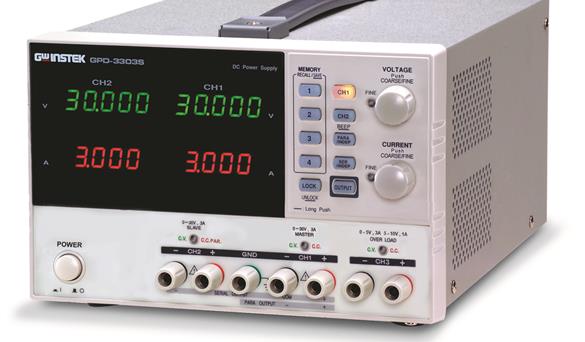

| GPD-3303S | 3A | 30V | 195W | 3 | 30V/3A*2,5V/3A | USB |

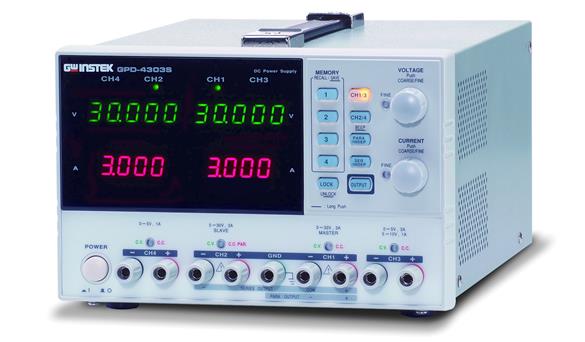

| GPD-4303S | 3A | 30V | 195W | 4 | 30V/3A*2,5V/3A,5V/1A | USB |

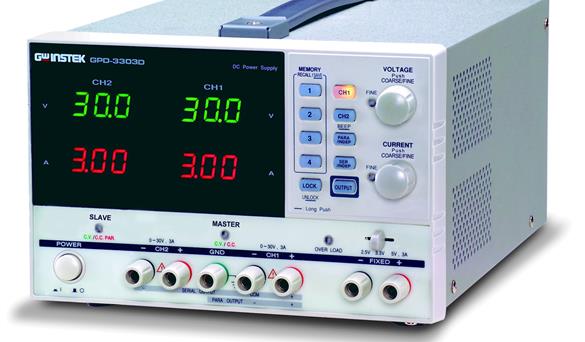

| GPD-3303D | 3A | 30V | 195W | 3 | 30V/3A*2,5V/3A | USB |
| 詳細規格 | ||||||||||||
| GPD-2303S | GPD-3303S | GPD-4303S | GPD-3303D | |||||||||
| 輸出 | ||||||||||||
| 通道 | CH1 | CH2 | CH1 | CH2 | CH3 | CH1 | CH2 | CH3 | CH4 | CH1 | CH2 | CH3 |
| 電壓 | 0~30V | 0~30V | 0~30V | 0~30V | 2.5/3.3/5.0V | 0~30V | 0~30V | 0~5V或5.001V~10V | 0~5V | 0~30V | 0~30V | 2.5/3.3/5.0V |
| 電流 | 0~3A | 0~3A | 0~3A | 0~3A | 0~3A | 0~3A | 0~3A | 0~3A或0~1A | 0~1A | 0~3A | 0~3A | 0~3A |
| 定電壓模式 | ||||||||||||
| 變動率 | 電壓變動率≤0.01% + 3mV；負載變動率≤0.01% + 3mV (額定電流≤3A) ≤0.02% + 5mV (額定電流＞3A) | |||||||||||
| 漣波&噪聲 | ≤1mVrms (5Hz~1MHz) | |||||||||||
| 恢復時間 | ≤100uS (負載改變50%，小負載0.5A) | |||||||||||
| 溫度系數 | ≤300ppm/℃ | |||||||||||
| 輸出范圍 | 0~額定電壓，持續可調 | |||||||||||
| 定電流模式 | ||||||||||||
| 變動率 | 電壓變動率≤0.2% + 3mA；負載變動率≤0.2% + 3mA | |||||||||||
| 漣波電流 | ≤3mArms | |||||||||||
| 輸出范圍 | 0~額定電流，持續可調 | |||||||||||
| 追蹤模式 | ||||||||||||
| 并聯變動率 | 電壓變動率≤0.01% + 3mV；負載變動率≤0.01% + 3mV (額定電流≤3A) ≤0.02% + 5mV (額定電流＞3A) ； ≤0.02% + 5mV (額定電流＞3A) | |||||||||||
| 串聯變動率 | 電壓變動率≤0.01% + 5mV；負載變動率≤300mV；追蹤誤差≤0.5%±10mV (10~30V 空載) 接入負載≤300mV) ≤0.5%±30mV (0~9.99V 空載)接入負載≤300mV) | |||||||||||
| 追蹤誤差 | ≤0.5%±10mV | ≤0.5%±50mV | ||||||||||
| 表頭 | ||||||||||||
| 顯示 | 電壓：4 3/4位0.4’’ LED顯示；電流：3 3/4位0.4’’ LED顯示 | 電壓：2 3/4位0.4’’ LED顯示；電流：2 3/4位0.4’’ LED顯示 | ||||||||||
| 分辨率 | 電壓：1mV；電流：1mA | 電壓：100mV；電流：10mA | ||||||||||
| 編程度(25±5℃) | 電壓：±(0.03%的讀數+ 10位)；電流：±(0.3%的讀數+ 10位) | 電壓：±(0.5%的讀數+ 2位)；電流：±( 0.5%的讀數+ 2位) | ||||||||||
| 讀值度(25±5℃) | 電壓：±(0.03%的讀數+ 10位)；電流：±(0.3%的讀數+ 10位) | 電壓：±(0.5%的讀數+ 2位)；電流：±( 0.5%的讀數+ 2位) | ||||||||||
| CH3規格 | ||||||||||||
| 輸出電壓 | — | (2.5V/3.3V/5V)±8% | 0~5V/5~10V | (2.5V/3.3V/5V)±8% | ||||||||
| 輸出電流 | 3A | 0~3A/0~1A | 3A | |||||||||
| 變動率(25±5℃) | 電壓變動率≤0.01% + 3mV；負載變動率≤0.01% + 3mV | 電壓變動率≤0.01% + 3mV；負載變動率≤0.01% + 3mV | 電壓變動率≤0.01% + 3mV；負載變動率≤0.01% + 3mV | |||||||||
| 漣波&噪聲 | ≤2mVrms (5Hz~1MHz) | ≤2mVrms (5Hz~1MHz) | ≤2mVrms (5Hz~1MHz) | |||||||||
| 鎖鍵功能 | ||||||||||||
| 有 | ||||||||||||
| 保存/調取 | ||||||||||||
| 4組 | ||||||||||||
| 電源 | ||||||||||||
| AC 100V/120V/220V/230V±10%，50/60Hz | ||||||||||||
| 尺寸&重量 | ||||||||||||
| 210(W)×130(H)×265(D) mm；約7kg | ||||||||||||
