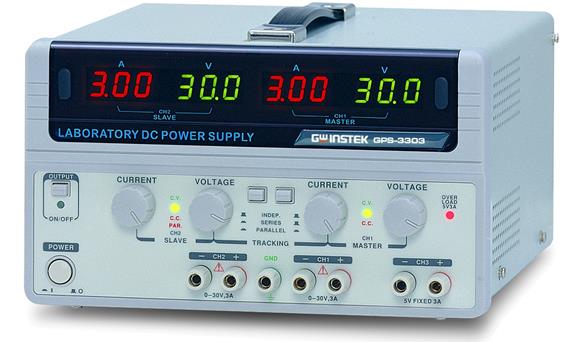

GPS-x303C系列線性GPS-2303C,GPS-3303C,GPS-4303C線性直流電源產品詳細規格
快速選型
| 型號 | 電流 | 電壓 | 功率 | 通道數 | 備注 |
| GPS-2303C | 3A | 30V | 180W | 2 | 30V/3A*2 |
| GPS-3303C | 3A | 30V | 195W | 3 | 30V/3A*2,5V/3A |
| GPS-4303C | 3A | 30V | 180W | 4 | 30V/3A*2,5.5V/3A,8-15V/1A |
| 詳細規格 | |||||||||
| GPS-4303C | GPS-3303C | GPS-2303C | |||||||
| DC 輸出 | |||||||||
| CH1 | CH2 | CH3 | CH4 | CH1 | CH2 | CH3 | CH1 | CH2 | |
| 電壓 | 0~30V | 2.2~5.2V | 8~15V | 0~30V | 5V Fixed | 0~30V | |||
| 電流 | 0~3A | 1A Max. | 1A Max. | 0~3A | 3A Max. | 0~3A | |||
| 跟蹤串行電壓 | 0~60V | --- | 0~60V | --- | 0~60V | ||||
| 跟蹤并行電流 | 0~6A | 0~6A | 0~6V | ||||||
| 恒壓操作 (CH1, CH2) | |||||||||
| 線性調節 | ≤0.01% + 3mV | ||||||||
| 負載調節 | ≤0.01% + 3mV (額定電流≤3A)；≤0.02% + 5mV (額定電流 >3A) | ||||||||
| 紋波 & 噪聲 | ≤1mVrms 5Hz ~ 1MHz | ||||||||
| 恢復時間 | ≤100μS ( 50% 負載變化, 小負載 0.5A ) | ||||||||
| 恒流操作 (CH1, CH2) | |||||||||
| 線性調節 | ≤0.2% + 3mA | ||||||||
| 負載調節 | ≤0.2% + 3mA | ||||||||
| 紋波電流 | ≤3mArms | ||||||||
| 跟蹤操作 (CH1, CH2) | |||||||||
| 跟蹤誤差 | ≤0.5% + 10mV of CH1 | ||||||||
| 串聯調節 | ≤0.01% + 5mV | ||||||||
| 負載調節 | ≤300mV | ||||||||
| 紋波 & 噪聲 | ≤2mVrms, 5Hz ~ 1MHz | ||||||||
| CH3 操作 (GPS-3303C/4303C) | |||||||||
| CH3 電壓 | 2.2V ~ 5.2V | ||||||||
| 線性調節 | ≤5mV | ||||||||
| 負載調節 | ≤15mV | ||||||||
| 紋波 & 噪聲 | ≤2mVrms 5Hz ~ 1MHz | ||||||||
| 輸出電流 | 1A | ||||||||
| CH4 操作 (GPS-4303C) | |||||||||
| CH4 電壓 | 8V ~ 15V | ||||||||
| 線性調節 | ≤5mV | ||||||||
| 負載調節 | ≤10mV | ||||||||
| 紋波 & 噪聲 | ≤2mVrms 5Hz ~ 1MHz | ||||||||
| 輸出電流 | 1A | ||||||||
| METER | |||||||||
| 數字式 | 3 位 0.5" LED 顯示 | ||||||||
| 精度 | GPS-4303C/3303C 輸出 ON 精度 ± (0.5% 讀值 + 2 位數)；GPS-4303C/3303C 輸出 OFF 精度 ± (0.5% 讀值 + 8 位數)；GPS-2303C 精度 ± (0.5% 讀值 + 2 位數) | ||||||||
| 絕緣 | |||||||||
| 機殼和端子 | ≥DC 500V / 20MΩ | ||||||||
| 機殼和AC 電源線 | ≥DC 500V / 30MΩ | ||||||||
| 電源 | |||||||||
| AC 100V/120V/220V ±10%, 230V(+10% ~ -6%), 50/60Hz | |||||||||
| 尺寸 & 重量 | |||||||||
| 255(W) x 145(H) x 265(D)mm, 約 7kg | |||||||||
