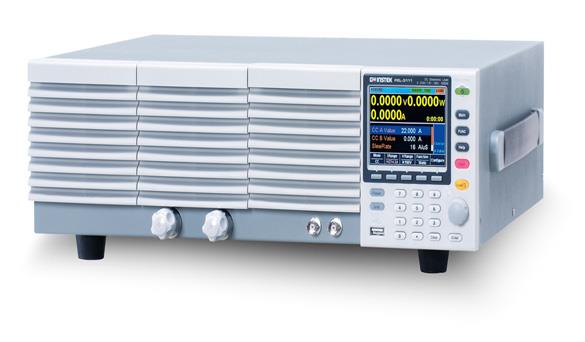

PEL-3000系列PEL-3021PEL-3041PEL-3111PEL-3211PEL-3212PEL-3323PEL-3424直流電子負載產品詳細規格
快速選型
| 型號 | 操作電壓 | 操作電流 | 功率 | 標配接口 |
| PEL-3021 | 1.5-150V | 35A | 175W | USB/RS232 |
| PEL-3041 | 1.5-150V | 70A | 350W | USB/RS232 |
| PEL-3111 | 1.5-150V | 210A | 1050W | USB/RS232 |
| PEL-3211 | 1.5-150V | 420A | 2100W | USB/RS232 |
| PEL-3212 | 1.5-150V | 420A | 2100W | USB/RS232 |
| PEL-3323 | 1.5-150V | 630A | 3150W | USB/RS232 |
| PEL-3424 | 1.5-150V | 840A | 4200W | USB/RS232 |
| PEL-3535 | 1.5-150V | 1050A | 5250W | USB/RS232 |
| PEL-3322 | 1.5-150V | 630A | 3150W | USB/RS232 |
| PEL-3533 | 1.5-150V | 1050A | 5250W | USB/RS232 |
| PEL-3744 | 1.5-150V | 1470A | 7350W | USB/RS232 |
| PEL-3955 | 1.5-150V | 1890A | 9450W | USB/RS232 |
| 詳細規格 | ||||||
| 型號 | PEL-3021 | PEL-3041 | PEL-3111 | PEL-3211 | ||
| 工作電壓（DC） | 1.5V~150V | 1.5V~150V | 1.5V~150V | 1.5V~150V | ||
| 電流 | 35A | 70A | 210A | 420A | ||
| 功率 | 175W | 350W | 1050W | 2100W | ||
| CC模式 | ||||||
| 工作范圍 | 0A~35A/0A~3.5A/0A~0.35A | 0A~70A/0A~7A/0A~07A | 0A~210A/0A~21A/0A~2.1A | N/A | ||
| 設置精度 | ±(0.2% of set + 0.1% of f.s×1)+Vin×2/500kΩ;±(0.2% of set + 0.1% of f.s) | N/A | ||||
| CR模式 | ||||||
| 工作范圍 | 范圍 | H/M/L | 23.3336s~400us(42.857mΩ~2.5kΩ) | 46.6672s~800us(21.428mΩ~1.25kΩ) | 140.0016s~2.4ms(7.1427mΩ~416.6667Ω) | N/A |
| H/M | 2.33336s~40us(428.566mΩ~25kΩ) | 4.66672s~80us(214.28mΩ~12.5kΩ) | 14.0001s~242.4us(71.427mΩ~4.16667kΩ) | |||
| L | 0.233336s~4us(4.28566mΩ~250kΩ) | 0.46667s~8us(2.1428mΩ~125kΩ) | 1.40001s~24.24ms(714.27mΩ~41.6667Ω) | |||
| 設置精度 | H/M/L | ±(0.5% of set×3 + 0.5% of f.s×4)+Vin×5/500kΩ;±(0.5% of set×3 + 0.5% of f.s) | ||||
| CV模式 | ||||||
| 工作范圍 | 范圍 | H | 1.5V~150V | N/A | ||
| L | 1.5V~15V | |||||
| 設置精度 | 范圍 | ±(0.1% of set + 0.1% of f.s) | ||||
| CP模式 | ||||||
| 工作范圍 | 范圍 | H | 17.5W~175W | 35W~350W | 105W~1050W | N/A |
| M | 1.75W~17.5W | 3.5W~35W | 10.5W~105W | |||
| L | 0.175W~1.75W | 0.35W~3.5W | 1.05W~10.5W | |||
| 斜率 | ||||||
| 設置范圍（CC模式） | 范圍 | H | 2.5mA/us~2.5A/us | 5mA/us~5A/us | 16mA/us~16A/us | N/A |
| M | 250uA/us~250mA/us | 500uA/us~500mA/us | 1.6mA/us~1.6A/us | |||
| L | 25uA/us~25mA/us | 50uA/us~50mA/us | 160uA/us~160mA/us | |||
| 設置范圍（CR模式） | 范圍 | H | 250uA/us~250mA/us | 500uA/us~500mA/us | 1.6mA/us~1.6A/us | N/A |
| M | 25uA/us~25mA/us | 50uA/us~50mA/us | 160uA/us~160mA/us | |||
| L | 2.5uA/us~2.5mA/us | 5uA/us~5mA/us | 16uA/us~16mA/us | |||
| 測量 | ||||||
| 電壓測量 | 精度 | ±(0.1% of set + 0.1% of f.s) | N/A | |||
| 電流測量 | 精度 | ±(0.2% of set + 0.3% of f.s) | ||||
| 動態模式 | ||||||
| 工作模式 | CC and CR | N/A | ||||
| T1&T2 | 0.025ms~10ms/Res:1uS;1ms~30s/Res:1ms | |||||
| 精度 | 1us/1ms±100ppm | |||||
| 斜率 | 范圍 | H | 2.5mA/us~2.5A/us | 5mA/us~5A/us | 16mA/us~16A/us | N/A |
| M | 250uA/us~250mA/us | 500uA/us~500mA/us | 1.6mA/us~1.6A/us | |||
| L | 25uA/us~25mA/us | 50uA/us~50mA/us | 160uA/us~160mA/us | |||
| 電流精度 | ±0.4%F.S. | |||||
| 尺寸&重量 | ||||||
| 214.5(W)×124(H)×400(D)mm;Approx. 6kg | 214.5(W)×124(H)×400(D)mm;Approx. 7kg | 429.5(W)×128(H)×400(D)mm;Approx. 17kg | 429.5(W)×128(H)×553.5(D)mm;Approx. 23kg | |||
