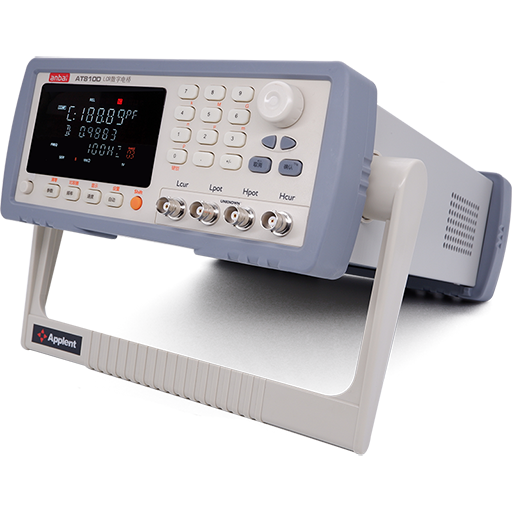

AT810DLCR 數字電橋產品詳細規格
特征
高亮度，清晰四色VFD顯示。
校正功能：全量程程開路和短路掃頻清零。
第三窗口可同時顯示 Z, D, Q, ΔABS, Δ%或分選結果。
規格
| 測量參數 | Cs-Rs,Cs-D,Cp-Rp,Cp-D,Lp-Rp,Lp-Q,Ls-Rs,Ls-Q,R-X,Z-θrad,Z-θdeg |
| 基本準確度 | 0.2% |
| 測試頻率 | 100Hz, 120Hz, 1kHz, 10kHz |
| 測試量程 | 自動、手動量程，6量程 |
| 測試速度 | 2 次 / 秒，5 次 / 秒 |
| 顯示范圍 | L: 0.01μH-9999H C: 0.01pF-9999μF R,Z:0.0001Ω-99.99MΩ Δ%: -9999% - 9999% D: 0.0001 - 9.9999 Q:0.0001 - 9999 R,X,Z: 0.00001Ω - 99.9999MΩ D, 0.00001 – 9.99999 Q: 0.00001 – 99999.9 Δ%: -999999% - 999999% θ(deg): -179.999° -179.999° θ(rad):-3.14159 – 3.14159 DCR: 0.00001Ω ~ 99.9999MΩ |
| 輸出阻抗 | 30Ω、100Ω |
| 監視參數 | Z, D, Q, Δ, Δ% |
| 讀數 | 有參數全5位：99999 |
| 等效方式 | 串聯和并聯等效 |
| 信號電平 | 0.1Vrms, 0.3Vrms 和 1Vrms |
| 觸發方式 | 內部、手動、外部和遠程 |
| 比較器 | 5 檔分選 P1,P2,P3,AUX,NG |
| 比較方式 | SEQ/ABS/PER |
| 校準 | 開路清零、短路清零 |
| 訊響功能 | 關/P1/P2/P3/AUX/NG |

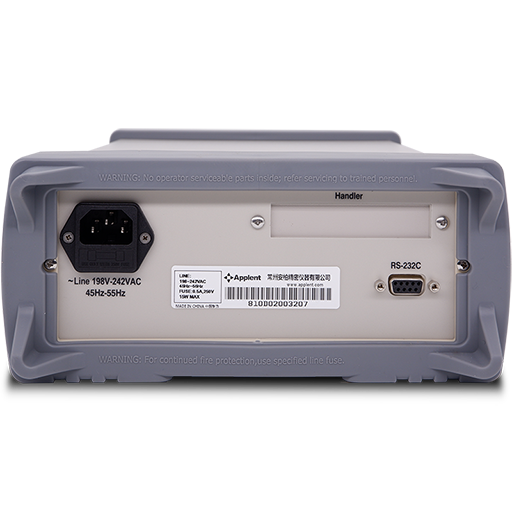

| 接口 | RS232/HANDLER |
| 通訊協議 | SCPI |
| 電源要求 | AC 198V-240V, 50Hz-60Hz 15W MAX |
| 尺寸與重量 | 264 (寬)x107(高)x350 (深) 4kg,凈重 |
