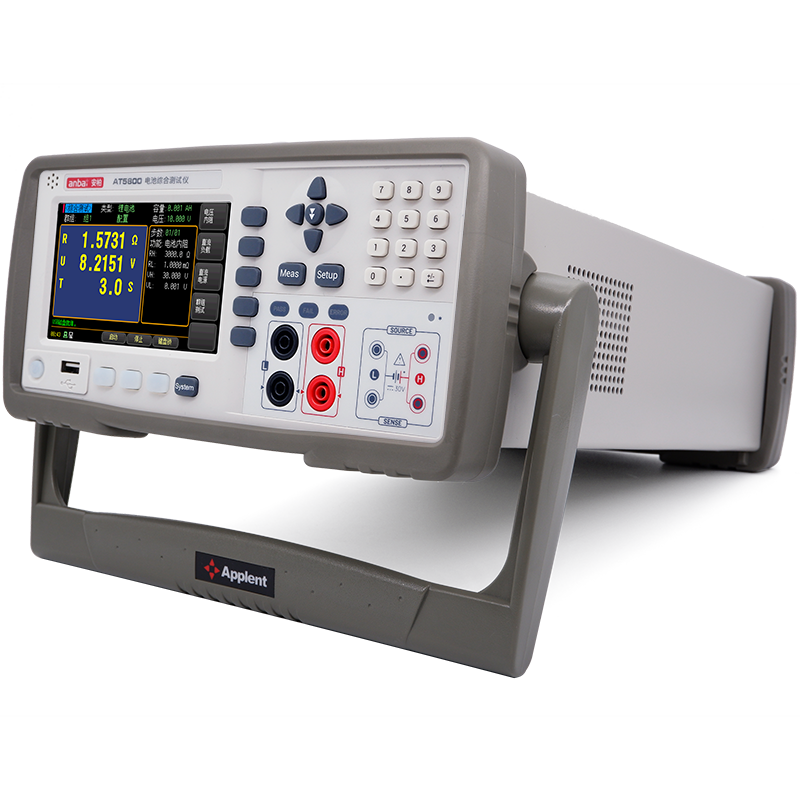

AT5800電池綜合測試儀產品詳細規格
特征
5英寸TFT-LCD真彩顯示，觸摸屏
電壓測量范圍：0.00001~80.0000V
電阻測量范圍：0.0001mΩ~300.00Ω
測試頻率：1kHz頻率穩定性 20ppm
10mV/1mA高精度電源輸出
1mV/0.1mA高精度直流負載
觸發方式：內部、外部（包括手動和遠程觸發）
USB存儲數據
調零功能：全量程短路清零
交流四端子測試
訊響報警：關、合格、不合格
支持115200波特率，兼容SCPI協議，MODBUS協議
HANDLER全光耦隔離，內置上拉電阻的輸入輸出口，支持內部5V和外部35V電源
規格
| 內部交流內阻測試 | |
| 準確度 | 0.5% |
| 測試量程 | 0.0001mΩ~300.00Ω，6量程自動或手動 |
| 信號源 | 交流1kHz, 20ppm |
| 測試速度 | 慢速：3次/秒，快速：20次/秒 |
| 清零 | 全量程短路清零校準 |
| 內部電池電壓測試 | |
| 準確度 | 0.01% |
| 測量范圍 | 0.00001V~80.0000VDC, 2量程自動或手動 |
| 內部程控電源 | |
| 額定輸出 | 30V, 5A, 100W |
| 電壓分辨率 | 0.01V |
| 電流分辨率 | 0.001A |
| 功率分辨率 | 0.01W |
| 紋波電壓 | <5mVrms |
| 紋波電流 | <5mArms |
| 負載調整率 | 電壓：< 0.01%+3mV 電流：< 0.01%+3mA |
| 電源調整率 | 電壓：< 0.01%+3mV 電流：< 0.01%+3mA |
| 可編程準確度 | 電壓:< 0.05%+10mV 電流: < 0.1%+2mA |
| 回讀準確度 | 電壓:< 0.05%+10mV 電流: < 0.1%+2mA |
| 內部直流電子負載 | |
| 額定輸入 | 30V, 15A, 100W |
| 定電流(CC) | 0-3A: 分辨率：0.0001A; 準確度:±0.1%±6字 0-15A: 分辨率：0.001A; 準確度:±0.2%±6字 |
| 定電壓(CV) | 0~30V：分辨率：0.001V 準確度：±0.05%，±6dgt |
| 定功率(CP) | 0~100W：分辨率：0.1W 準確度：±1%，±2dgt |
| 定電阻(CR) | 0~4kΩ：分辨率：1Ω 準確度：±1%，±2dgt |
| 短路測試 | 電流：≈15A |
| 電池容量測試 | |
| 容量測試范圍 | 0.001~9999.9AH, 分辨率0.001AH |
| 1C電流充放電 | 3~4小時 |
| 綜合性能測試 | 對帶保護板的電池的特性進行快速測試和分選，測試項目用戶可自行編輯 |
| 靜態測試 | 測試有功能：2秒 |
| 電池激活 | 使電池退出休眠或過放電保護狀態 |
| 電壓及內阻 | 四端測試，準確測試電池靜態電壓和交流內阻 |
| 充電測試 | 對電池充電，達到測試時間后，測試電池的實際電壓并且進行比較 |
| 過充測試 | 按照用戶設置的步進電流和步進時間對電池充電，同時檢測電流是否被切斷，獲得電池的充電保護電流，判斷電池充電過流保護功能是否正常 |
| 直流內阻測試 | 負載模塊帶載設定電流，測量電池空載和帶載電壓，計算出直流內阻。 測試范圍：0~1000mΩ |
| 放電測試 | 電池進行放電，到達測試時間后，測量電池的實際電壓，與設定值進行比較 |
| 過放測試 | 按照設置的步進電流和步進時間對電池放電，同時檢測電流是否被切斷，得到電池的放電保護電流，與設定值進行比較，判斷電池放電過流保護功能是否正常 |
| 短路測試 | 在設定時間內帶載大電流，模擬短路條件，同時檢測電流是否被切斷，測試得到電池的短路保護時間，與設定值進行比較，判斷電池短路保護功能是否正常。 短路測試時間分辨率 0.1ms |
| 恢復測試 | 在短路測試，過充測試，過放測試后，電池可能在處于保護狀態，通過恢復測試判斷電池是否恢復正常。 |
| 觸發方式 | 內部、外部（包括手動和遠程觸發） |

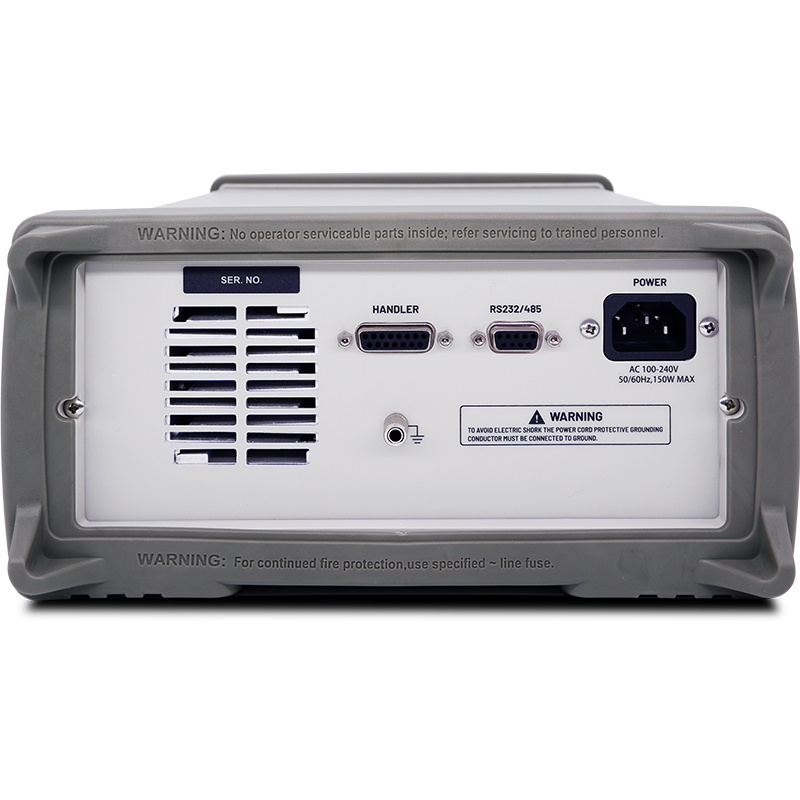

| 接口 | Handler,RS-232 |
| 顯示 | 5英寸TFT-LCD真彩顯示，觸摸屏 |
| 電源要求 | 220VAC,150W MAX |
| 尺寸 | 300mm( 寬 )x130mm( 高 )x420mm ( 深 ) |
| 重量 | 5kg |
