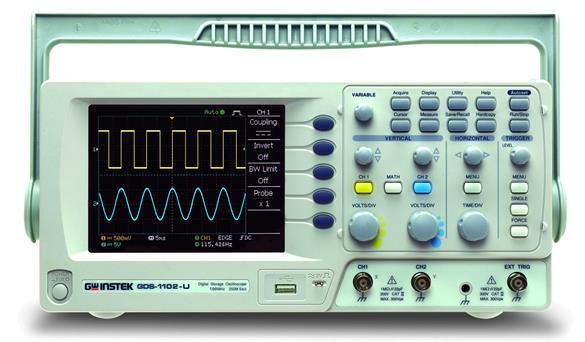

GDS-1000-U系列示波器產品詳細規格
100/70/50MHz帶寬，2輸入通道
250MSa/s實時采樣率，25GSa/s等效采樣率
每通道4k記錄長度
存儲/調取15組前面板設置和波形
5.7"彩色TFT LCD顯示
19組自動測量
運算功能：加、減、FFT
USB Host & Device端子
Go/NoGo功能
數據記錄器
終身保修
快速選型
| 型號 | 帶寬 | 采樣率 | 存儲深度 | 通道數 | 標配接口 |
| GDS-1052-U | 50MHz | 250MSa/s | 4K | 2 | USB |
| GDS-1072-U | 70MHz | 250MSa/s | 4K | 2 | USB |
| GDS-1102-U | 100MHz | 250MSa/s | 4K | 2 | USB |
| 詳細規格 | |||
| GDS-1052-U | GDS-1072-U | GDS-1102-U | |
| 垂直 | |||
| 通道 | 2 | 2 | 2 |
| 帶寬 | DC~50MHz(-3dB) | DC~70MHz(-3dB) | DC~100MHz(-3dB) |
| 上升時間 | 約＜7ns | 約＜5ns | 約＜3.5ns |
| 靈敏度 | 2mV/div~10V/div(1-2-5步進) | ||
| 度 | ±(3%×|讀值|+0.1div+1mV) | ||
| 輸入耦合 | AC，DC，GND | ||
| 輸入阻抗 | 1MΩ±2%，約15pF | ||
| 極性 | 正常，反相 | ||
| 輸入 | 300V(DC+AC峰值)，CAT II | ||
| 波形信號處理 | +，-，F(xiàn)FT | ||
| 偏移范圍 | 2mV/div~50mV/div：±0.4V；100mV/div~500mV/div：±4V；1V/div~5V/div：±40V；10V/div：±300V | ||
| 帶寬限制 | 20MHz(-3dB) | ||
| 觸發 | |||
| 觸發源 | CH1、CH2、Line、外部 | ||
| 模式 | 自動、正常、單次、TV、邊沿、脈沖寬度 | ||
| 耦合 | AC、DC、低頻抑制、高頻抑制、噪聲抑制 | ||
| 靈敏度 | DC~25MHz：約0.5div或5mV；25MHz~50/70/100MHz：約1.5div或15mV | ||
| 外部觸發 | |||
| 范圍 | ±15V | ||
| 靈敏度 | DC~25MHz：約50mV；25M~50/70/100MHz：約100mV | ||
| 輸入阻抗 | 1MΩ±2%，約16pF | ||
| 輸入 | 300V(DC+AC峰值)，CAT II | ||
| 水平 | |||
| 范圍 | 1ns/div~50s/div(1-2.5-5步進)；ROLL；50ms/div~50s/div | ||
| 模式 | 主時基，窗口，放大窗口，滾動，X-Y | ||
| 度 | ±0.01% | ||
| 前置觸發 | 10格 | ||
| 后置觸發 | 1000格 | ||
| X-Y模式 | |||
| X-軸輸入 | 通道1 | ||
| Y-軸輸入 | 通道2 | ||
| 相位移 | ±3°在100kHz | ||
| 信號獲取 | |||
| 實時采樣率 | 250MSa/s | ||
| 等效采樣率 | 25GSa/s | ||
| 垂直分辨率 | 8 bits | ||
| 記錄長度 | 4k點 | ||
| 獲取模式 | 正常、峰值偵測、平均 | ||
| 峰值偵測 | 10ns(500ns/div~50s/div) | ||
| 平均次數 | 2, 4, 8, 16, 32, 64, 128, 256 | ||
| 光標和測量 | |||
| 電壓測量 | Vpp，Vamp，Vavg，Vrms，Vhi，Vlo，Vmax，Vmin，上升前激電壓/過激電壓，下降前激電壓/過激電壓 | ||
| 時間測量 | 頻率、周期、上升時間、下降時間、正脈寬、負脈寬、占空比 | ||
| 光標測量 | 光標之間的電壓差(ΔV)，光標之間的時間差(ΔT) | ||
| 自動計數 | 6位分辨率；度：±2%；信號源：除視頻觸發模式外，有可用的觸發源 | ||
| 調整探棒補償信號 | |||
| 頻率范圍 | 1kHz~100kHz，1kHz/STEP | ||
| 占空比范圍 | 5%~95%；5%/STEP | ||
| 控制面板功能 | |||
| 自動設置 | 自動調整垂直VOLT/DIV、水平TIME/DIV和觸發準位 | ||
| 保存設置 | 多達15組測量條件 | ||
| 保存波形 | 15組波形 | ||
| 顯示 | |||
| TFT LCD類型 | 5.7'' | ||
| 顯示分辨率 | 234(垂直)×320(水平)點 | ||
| 顯示格線 | 8×10格 | ||
| 顯示亮度 | 可調 | ||
| 接口 | |||
| USB Device | USB1.1&2.0全速兼容 | ||
| USB Host | 圖像(BMP)波形數據(CSV)和設置(SET) | ||
| 電源 | |||
| 線性電壓范圍 | AC 100V~240V，48Hz~63Hz，自動選擇 | ||
| 其他 | |||
| 多種語言菜單 | 可用 | ||
| 在線幫助 | 可用 | ||
| 尺寸&重量 | |||
| 310(W)×142(H)×140(D)mm，約2.5kg | |||
