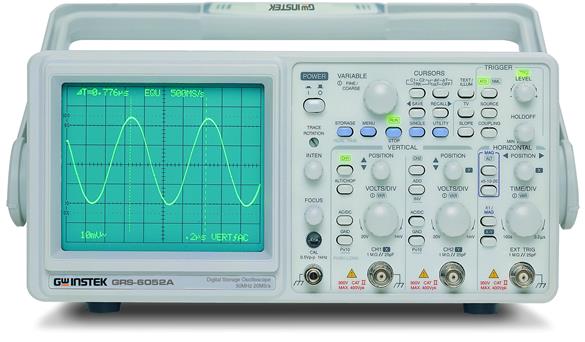

圖片僅供參考,產品以實物為準
產品分類
GRS-6000A示波器產品詳細規格
DC~50M/30Mhz, 100MSa/s,
2個輸入通道
高達 500MS/s 的等校取樣率
具備10組波形儲存/呼叫功能. (REF0~REF9)
具有0 ~ 10 div.前置觸發功能
長達100s/div.滾動模式
快水平掃描速率 10ns/div.
游標直讀量測功能: △V, △T, 1/△T
具備10組面板儲存/呼叫功能. (M0~M9)
| 規格 | ||||
| CRT | ||||
| GRS-6052A | GRS-6032A | |||
| 類型 | 6-inch CRT 150CTB31, 10kV | 6-inch CRT D14-363GY, 2kV | ||
| 亮度以及聚焦 | 可由面板控制 | |||
| 刻度照明 | 可由面板控制 | |||
| Z-軸輸入 | S靈敏度: 低于5V(TTL) ;極性: 正的輸入會減少亮度;輸入電壓: 30V(DC+ACpk) | |||
| 輸入組抗 | 約. 47kΩ | 約. 33kΩ | ||
| 垂直系統 | ||||
| 偏向因素以及準確度 | 1mV ~ 2mV/DIV±5%, 5mV ~ 20V/DIV±3%, 1-2-5 順序共14個文件位 | |||
| 連續可調 | 2.5:1 ~ min. 50V/DIV | |||
| 頻寬 (-3dB) 以及上升時間 | 頻寬(-3dB) | 上升時間 | ||
| GRS-6052A | 5mV ~ 20V/DIV | DC ~ 50MHz | 約. 7nS | |
| 1mV ~ 2mV/DIV | DC ~ 7MHz | 約. 50nS | ||
| GRS-6032A | 5mV ~ 20V/DIV | DC ~ 30MHz | 約. 11.7nS | |
| 1mV ~ 2mV/DIV | DC ~ 7MHz | 約. 50nS | ||
| 垂直模式 | CH1, CH2, DUAL(ALT 或 CHOP) | |||
| 切割頻率 | 約. 250kHz | |||
| 波形處理 | CH1+CH2, CH1-CH2 | |||
| 反向 | CH2 | |||
| 輸入阻抗 | 約. 1MΩ±2% // 25pF | |||
| 輸入耦合 | AC, DC, GND | |||
| 輸入電壓 | 400V (DC + AC peak) | |||
| 水平系統 | ||||
| 掃描速率 | 0.2μS/DIV ~ 0.5S/DIV, 1-2-5 順序共20文件 | |||
| 連續可調 | 2.5:1 UP TO 1.25s/DIV (未校準) | |||
| 準確度 | ±3%, ±5% at x5, x10 MAG. ±8% at x20 MAG | |||
| 掃描放大倍率 | x5, x10, x20 | |||
| 快掃描時間 | 20nS/DIV (10nS/DIV未校準d) | 50nS/DIV (10nS/DIV ~ 40nS/DIV未校準) | ||
| ALT-MAG功能 | 提供 | |||
| HOLD-OFF 時間 | 可調整 | |||
| 觸發系統 | ||||
| 觸發模式 | AUTO, NORM, TV | |||
| 觸發來源 | VERT, CH1, CH2, LINE, EXT | |||
| 觸發耦合 | AC, HFR, LFR, TV-V(-), TV-H(-) | |||
| 觸發斜率 | 正緣(+) or 負緣(-) | |||
| ALT 觸發功能 | 提供 | |||
| 觸發靈敏度 | GRS-6052A | CH1,2 | VERT -MODE | EXT |
| 20Hz ~ 5MHz | 0.5 DIV | 2.0 DIV | 200mV | |
| 5MHz ~ 40MHz | 1.5 DIV | 3.0 DIV | 800mV | |
| 40MHz ~ 50MHz | 2.0 DIV | 3.5 DIV | 1V | |
| GRS-6032A | CH1,2 | VERT -MODE | EXT | |
| 20Hz ~ 5MHz | 0.5 DIV | 2.0 DIV | 200mV | |
| 5MHz ~ 40MHz | 1.5 DIV | 3.0 DIV | 800mV | |
| 視頻信號脈沖大于 1 div or 200mV(EXT) | ||||
| 外部觸發 | 輸入阻抗: 約. 1MΩ // 25pF (AC coupling);輸入電壓: 400V (DC+AC peak) at 1kHz | |||
| X-Y 模式 | ||||
| 輸入 | X-軸:CH1 ; Y-軸:CH2 | |||
| 靈敏度 | 1mV/DIV ~ 20V/DIV | |||
| 頻寬 | X-軸: DC ~ 500kHz (-3dB) | |||
| 相位移 | DC to 50kHz 小于 3o | |||
| 數字儲存 | ||||
| 數位擷取 | 8 bit ADC x 2 | |||
| 取樣率 | 等校取樣500MS/s;一般取樣100MS/s | |||
| 數字儲存模式頻寬 單擊: | DC~5MHz(-3dB) | |||
| 重復: | DC~50MHz ±5DIV | DC~30MHz ±5DIV | ||
| 動態范圍 | ±5DIV | |||
| 內存長度 | 擷取內存: 2kW/CH*2, 1kW/CH(equivalent);波形儲存內存: 1kW/CH*10 with back-up memory;顯示內存: 1kW/CH*4 waveform (max.) | |||
| 掃描速率 | 等校取樣: 0.2μs/DIV;0.5μs/DIV;一般取樣: 1μs/DIV~0.1s/DIV;滾動模式: 0.2s/DIV~100s/DIV | |||
| 掃描放大倍率 | x5, x10, x20 | |||
| 快掃描時間 | 10ns/DIV | |||
| MAG 插補點方式 | DOT, Linear | |||
| ALT-MAG功能 | 提供 | |||
| 擷取模式 | 波形暫留, 波峰檢測, 波形包封 | |||
| 操作模式 | Auto, Norm, Single, Single-Roll, Roll, X-Y, Average(2~256), Run/Stop | |||
| 平滑功能 | ON/OFF 可選擇差點方式 | |||
| 前置觸發 | 0~10DIV in 0.02DIV steps | |||
| X-Y模式 | X-軸: CH1, Y-軸: CH2 | |||
| 數字儲存模式頻寬 | DC~50MHz(-3dB) | DC~30MHz(-3dB) | ||
| 顯示分辨率 | H:100points/DIV ; V:25 points/DIV;X-Y: 25*25 points/DIV | |||
| 波形儲存/呼叫 | 10 組 (REF0~REF9) | |||
| 游標直讀 | ||||
| 光標量測功能 | ΔV, ΔT, 1/ΔT | |||
| 直讀亮度 | 可調整 | |||
| 輸出信號 | ||||
| CH1輸出信號 | 電壓: 約20mV/div (連接 50Ω 終端電阻);頻寬: 50Hz~5MHz | |||
| 校正信號 | 電壓: 0.5V ±3%;頻率: 約1kHz, 方波 | |||
| 界面 | ||||
| RS-232C 界面 | ||||
| 使用電源 | ||||
| AC 100V/120V/ 230V ±10%, 50/60Hz | ||||
| 附件 | ||||
| 電源線 x 1 ; 操作手冊 x 1 ; 測棒 (10:1/1:1) x 2 | ||||
| 尺寸與重量 | ||||
| 275(W) x 130(H) x 370(D) mm,約. 7.2kg | ||||
