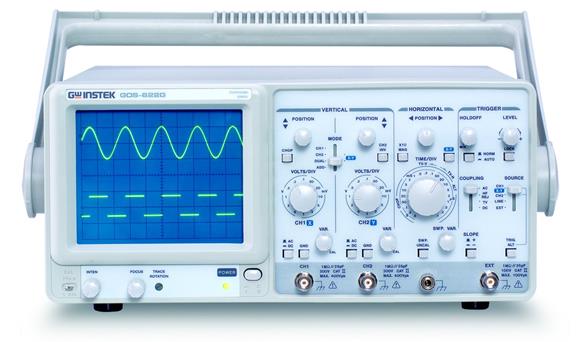

圖片僅供參考,產品以實物為準
產品分類
GOS-622G示波器產品詳細規格
| 規格 | ||
| CRT | ||
| 類型 | 6 英吋內附刻度線之方形顯示屏 ;標線位置 0%, 10%, 90%, ; 8 x 10 格 (1 格 = 1 公分) | |
| Z 軸輸入 | 輸入阻抗 : 約 5kΩ;感度 : 3Vp-p 以上;頻寬 : DC ~ 5MHz | |
| 垂直系統 | ||
| 感度 | 5mV ~ 5V/DIV +3%, 1mV ~ 2mV/DIV +5% | |
| 頻寬 | DC ~ 20MHz;DC ~ 10MHz 在 1 ~ 2mV/DIV | |
| 上升時間 | 17.5nS (35nS 在 1mV ~ 2mV/DIV) | |
| 輸入阻抗 | 約 1MΩ | |
| 輸入耦合 | AC, DC, GND | |
| 垂直模式 | CH1, CH2, DUAL, ADD, CH2 INV;(DUAL 自動切換 ALT 及 CHOP) | |
| 水平系統 | ||
| 掃描時間 | 0.1μS ~ 0.5S/DIV+3%；100nS ~ 50mS/DIV+5% (x 10MAG)；10nS ~ 50nS+8% (x 10MAG) | |
| 觸發 | ||
| 觸發模式 | AUTO, NORM | |
| 觸發源 | CH1, CH2, ALT, LINE, EXT | |
| 觸發耦合 | AC, DC, HF, REJ, TV | |
| 觸發斜率 | "+" 或 "-" | |
| X-Y 操作 | ||
| 感度 | 5mV ~ 5V/DIV+4% | |
| X 軸頻寬 | DC ~ 1MHz | |
| 相位差 | 3o or less from DC ~ 50kHz | |
| 訊號輸出 | ||
| 觸發訊號輸出 | 電壓 : 約 50mV/DIV into 50Ω | |
| 校正端子輸出 | 1kHz 方波, 2Vpp+2% | |
| 使用電源 | ||
| 交流 100V/120V/220V/230V + 10%, 50/60Hz | ||
| 附件 | ||
| 電源線 x 1 ;操作手冊 x 1 ;測棒 (10:1/1:1) x 2 | ||
| 尺寸及重量 | ||
| 310(寬) x 150(高) x 455(長) mm;約 8.2 公斤 | ||
