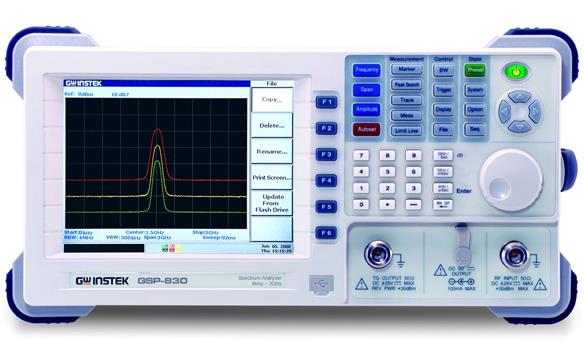

GSP-830掃瞄式頻譜分析儀產品詳細規格
低底噪(-117dBm@1GHz, 3k RBW)
自動測量功能
順序編程測量功能
ACPR, OCBW, Channel Power, N-dB 和相位抖動測量功能
編輯限制線進行通過/失敗測量
10 組游標(包括△游標和峰值功能)
分割視窗,允許獨立的設置
AC/DC/電池 多種供電模式
USB/RS-232C/GPIB(選配) 接口
直接 VGA 輸出
6.4" TFT 彩色 LCD, 解析度: 640x480
輕巧的體積 , 330(W) x 170(H) x 340(D) mm
6公斤的極輕重量(不包含配件)
選配信號追蹤發生器
選配前置放大器
| 規格 | |
| 頻率 | |
| 頻率范圍 | 9kHz ~ 3GHz |
| 老化率 | ± 10ppm, 0~50°C, 5ppm/年 |
| 頻寬范圍 | 2kHz ~ 3GHz 在 1-2-5 順序步進, 全展頻, 零展頻 |
| 相位噪聲 | -80dBc/Hz @1GHz 20kHz offset 典型值 |
| 掃頻時間范圍 | 50ms ~ 25.6s |
| 解析度帶寬 | |
| 解析度帶寬范圍 | 3kHz, 30kHz, 300kHz, 4MHz |
| 解析頻寬度 | 15% |
| 視頻頻寬范圍 | 10Hz ~ 1MHz 1-3 步進 |
| 幅度 | |
| 測量范圍 | ‘-103dBm ~ +20dBm: 1MHz ~ 15MHz, Ref.Level @ -30dBm ；-117dBm ~ +20dBm: 15MHz ~ 1GHz, Ref.Level ≧-110dBm；-114dBm ~ +20dBm: 1GHz ~ 3GHz, Ref.Level ≧-110dBm(Span = 50kHz, RBW = 3kHz) |
| 過載保護 | Max. +30dBm, ±25VDC |
| 參考電平范圍 | -110dBm ~ +20dBm |
| 度 | ±1dB @100MHz |
| 頻率平坦度 | ±1dB |
| 幅度線性度 | ±1dB over 70dB |
| 動態范圍 | |
| 平均背景噪聲 | <-135±1dBm/Hz: 1MHz ~ 15MHz, Ref.Level @ -30dBm ；<-149dBm/Hz, typical -152dBm/Hz: 15MHz ~ 1GHz, Ref.Level ≧-110dBm ；<-146dBm/Hz, typical -149dBm/Hz: 1GHz ~ 3GHz, Ref.Level ≧-110dBm |
| 三階交調失真 | <-70dBc RF Input @-40dBm, Ref.Level @-30dBm |
| 協波失真 | <-60dBc RF Input <-40dBm , Ref.Level @-30dBm |
| 非協波偽噪聲 | <-93dBm, 1MHz ~ 15MHz, Ref.Level @-30dBm；<-107dBm ~ +20dBm: 15MHz ~ 1GHz, Ref.Level ≧-110dBm ；<-104dBm ~ +20dBm: 1GHz ~ 3GHz, Ref.Level ≧-110dBm(Span = 50kHz, RBW = 3kHz) |
| 總體 | |
| 顯示器 | 640 x 480 高分辨率 TFT 彩色 LCD |
| 分割視窗 | 動態視窗: 上, 下 或交替 (兩個同時掃描視窗) |
| 游標 | 10 組峰值游標: 5 組△游標；功能: Delta, To Peak, To Minimum, Peak Track, Peak Table, Peak Sort |
| 軌跡偵測 | 3 個軌跡功能：峰值, 值保持, 凍結, 平均, 軌跡數學運算 |
| 功率測量 | ACPR, OCBW, 信道功率, N dB 帶寬和相位抖動 |
| 自動設定功能 | 自動偵測并顯示 |
| 觸發 | 條件: 視頻, 外部 (正向, +5V TTL 外部信號) ；模式: 普通, 單次, 連續 |
| 順序編程測量 | 可以不通過遠端控制軟件自動執行測試用戶定義的程序段, 10 組順序程序段設置 和 每個設置可有10 個程序段, 變量延遲 和 等待通過功能使自動測量更容易, 可順序鏈接和嵌套不同的順序設置. |
| 連接器 | |
| 射頻輸入 | N 型母頭, 50Ω 標準；射頻輸入 VSWR: <2:1, @0dBm 參考電平 |
| 外部參考 | BNC 母頭 |
| 時鐘輸入 | 1M, 1.544M, 2.048M, 5M, 10M, 10.24M, 13M, 15.36M, 15.4M, 19.2MHz |
| 參考時鐘輸入 | BNC 母頭, 10MHz |
| 直流輸入 | 插孔: 5.5mm, 12V |
| 直流輸出 (for GAP-801) | 類型: SMB 公頭, 輸出 +9V/100mA. |
| 接口 | |
| RS-232C | Sub-D 9 針母頭 |
| USB | USB Host/Device 全速 |
| VGA 輸出 | 前面板: 可插FLASH卡的A型插座 |
| 選配: GPIB 接口 | IEEE 488.2 總線 |
| 電源 | |
| AC 100 ~ 240V, 50/60Hz | |
| 附件 | |
| 操作手冊 x 1；電源線 x 1；USB 線(A型插頭轉小B型插頭) x1 | |
| 尺寸和重量 | |
| 330(W) x 170(H) x 340(D) mm；約 6kg | |
