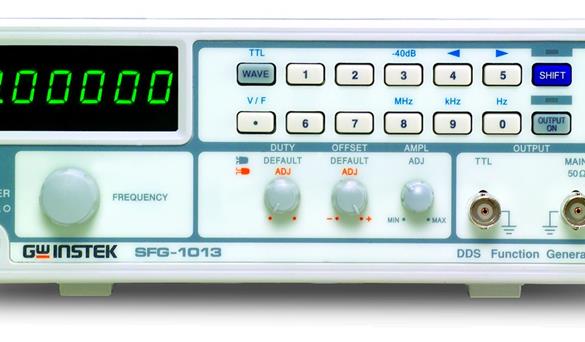

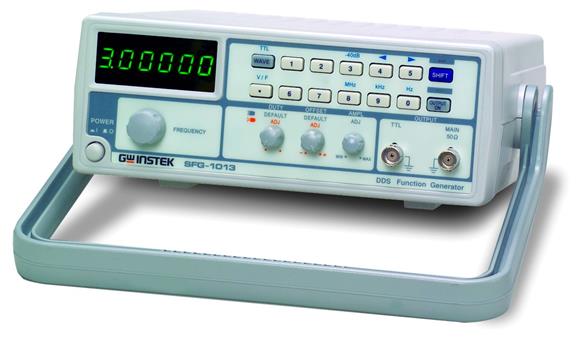

圖片僅供參考,產品以實物為準
SFG-1000信號發生器產品詳細規格
DDS技術和FPGA芯片設計
頻率范圍：0.1Hz~3MHz
高頻率度：±20ppm
高頻率穩定度：±20ppm
頻率分辨率：100mHz
低正弦波失真度：-55dBc，0.1Hz~200kHz
電壓顯示（SFG-1013）
| 規格 | |
| 主要規格 | |
| 輸出波形 | 正弦波, 方波, 三角波 |
| 頻率范圍(正弦波, 方波) | 0.1Hz~3MHz |
| 頻率范圍(三角波) | 0.1Hz~1MHz |
| 頻率分辨率 | 0.1Hz |
| 頻率穩定度 | ± 20 ppm |
| 頻率度 | ± 20 ppm |
| 頻率老化率 | ± 5 ppm /年 |
| 幅度范圍 | 10Vp-p (50Ω負載) |
| 輸出阻抗 | 50Ω±10％ |
| 衰減器 | -40dB±1dB×1 |
| 直流偏移 | ＜-5V～＞+5V(50Ω負載) |
| 占空比控制范圍 | 25% to 75% below 1MHz (方波適用) |
| 顯示器 | 6-位 LED 顯示 |
| 輸出控制 | 開關切換 |
| 正弦波 | |
| 諧波失真 | 規格應用于電平至;1/10電平值且TTL關閉;-55dBc, 0.1Hz ~ 200kHz;-40dBc, 0.2MHz ~ 2MHz;-35dBc, 2MHz ~ 3MHz |
| 平坦度 (幅度1kHz時間) | ＜±0.3dB, 0.1Hz ~ 1MHz;＜±0.5dB, 1MHz ~ 2MHz;＜± 1dB, 2MHz ~ 3MHz |
| 三角波 | |
| 線性度 | ≧98％,0.1Hz～100kHz;≧95％,100kHz～1MHz |
| 方波 | |
| 對稱性 | 5% 周期 +4ns to 0.1Hz～100kHz |
| 上升/下降時間 | ≦100ns 在輸出. (50Ω負載) |
| TTL 輸出 | |
| 電平 | ≧3Vpp |
| 扇出 | 20 TTL 負載 |
| 上升/下降時間 | ≦25ns |
| 總體 | |
| 操作環境 | 室內使用, 海拔~ 2000m;環境溫度 0℃ ~ 40℃;相對濕度: 高達 80% 在0℃ ~ 40℃;高達70% 在35℃ ~ 40℃;安裝等級 II;污染度 2 |
| 電源 | AC 240V/220V/110V±10%, 50/60Hz |
| 存放環境 | |
| 溫度 | -10℃ ~ 70℃ |
| 濕度 | 70% () |
| 附件 | |
| 操作手冊 × 1;電源線 x 1;GTL-101× 1 | |
| 體積和重量 | |
| 251(W)×91(H)×291(D) mm;約2.1kg | |
