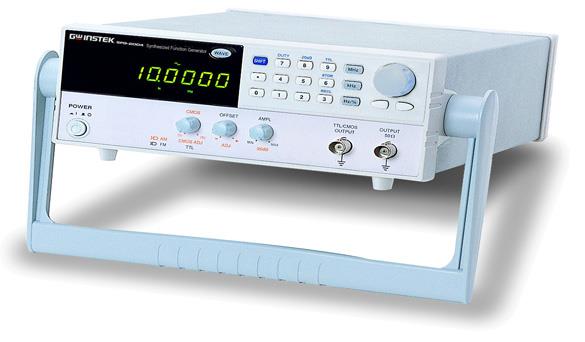

SFG-2010 & SFG-2110信號產生器產品詳細規格
直接數位合成技術及FPGA晶片設計
頻率范圍:0.1Hz~10MHz
頻率解析度:100mHz
頻率準確度及飄移度:+/-20ppm
低失真正弦波:-55dBc,0.1Hz~200kHz
輸出波形:正弦波、方波、三角波
具TTL及CMOS OUT
前面板可設定十組儲存及呼叫操作記憶
| 規格 | |
| 主輸出 | |
| 頻率范圍(正弦波 ,方波) | 0.1Hz~10MHz |
| 頻率范圍(三角波 ) | 0.1Hz~1MHz |
| 解析度 | 0.1Hz |
| 頻率穩定度 | ± 20 ppm |
| 頻率準確度 | ± 20 ppm |
| 長時間準確度 | ± 5 ppm / year |
| 波形種類 | 正弦波, 方波, 三角波 |
| 輸出振幅 | 10Vpp(含 50Ω負載) |
| 振幅對頻率平坦度(相對于1kHz正弦波) | ＜± 0.3dB,0.1Hz～1MHz; ＜± 0.5dB,1MHz～4MHz; ＜± 2dB, 4MHz～10MHz |
| 輸出阻抗 | 50Ω±10％ |
| 輸出衰減器 | -20dB±1dB×2 |
| 直流抵補范圍 | ＜-5V～＞+5V(含 50Ω負載) |
| 周期比調整范圍 | 20% to 80% below 1MHz (方波才有) |
| 周期比解析度 | 1% |
| 頻率顯示器 | 9位數LED 顯示 |
| 正弦波 | |
| 諧波失真 | -55dBc,0.1Hz～200kHz; -40dBc,0.2MHz～4MHz; -30dBc,4MHz～10MHz(此為輸出準位值到十分之一值之規格且TTL/CMOS OFF) |
| 三角波 | |
| 線性度 | ≧98％,0.1Hz～100kHz;≧95％,100kHz～1MHz |
| 方波 | |
| 對稱性 | ± 1% of period +4ns to 0.1Hz～100kHz;上升及下降時間 : ≦25ns在輸出時 (含 50Ω負載) |
| CMOS 輸出 | |
| 輸出準位 | 4Vpp±1Vpp～14.5Vpp±0.5Vpp 可調整 ; 上升及下降時間 : ≦120ns |
| TTL 輸出 | |
| 輸出準位 | ≧3Vpp ; 輸出推力 : 20 TTL load ; 上升及下降時間 : ≦25ns |
| 記憶儲存 | |
| 儲存及呼叫功能 | 10 組設定記憶 |
| 輸入電源 | |
| AC115V, 230V±15%, 50/60Hz | |
| 附件 | |
| 操作手冊×1;電源線×1;GTL-101×1 | |
| 外觀尺寸 | |
| 107(W)×266(H)×293(D) m/m;Approx. 3.1kg | |
