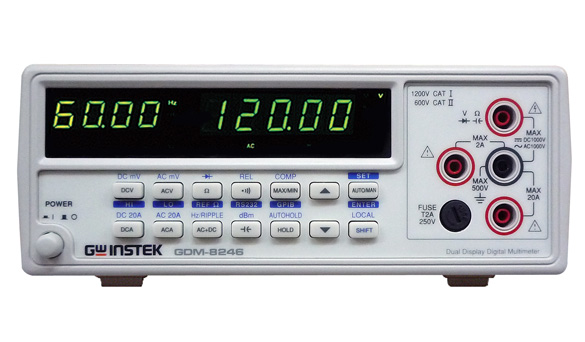

GDM-8246雙顯示可編程數字臺式電表產品詳細規格
50000 位數讀值分辨率
量測功能：交直流電壓、交直流電流、電阻、頻率、電容、短路蜂鳴測試、二極管測試、值/小值、 相對值、量測值顯示保持、dBm、比較功能
雙顯示：同時量測并顯示交流電壓與頻率或交直流電壓 與 dBm或直流電壓與交流紋波
可選擇手動或自動換檔
直流電壓準確度達 0.02%
高達100kHz交流量測
20A 電流檔位提供高功率保險絲防護
開機自動還原先前設定
交流或交流加直流有效值量測
RS-232C 界面
選購配備: GPIB 界面
| 規格 | |
| 直流電壓 | |
| 檔位 | 500mV, 5V, 50V, 500V, 1000V 共 5 檔 |
| 準確度 | +(0.02% 讀值 + 4 位數) |
| 輸入阻抗 | 10MΩ |
| 交流電壓 (TRUE RMS) | |
| 檔位 | 500mV, 5V, 50V, 500V, 1000V 共 5 檔 |
| 準確度 | 500mV ~ 1000V 5檔 :20Hz ~ 50Hz : +(1% 讀值 + 10 位數);50Hz ~ 2kHz : +(0.3% 讀值 + 30 位數);2kHz ~ 10kHz : +(0.4% 讀值 + 50 位數);500mV ~ 500V 4檔 :10kHz ~ 20kHz : +(0.5% 讀值 + 50 位數)500mV ~ 50V 3檔 :20kHz ~ 50kHz : +(2% 讀值 + 20 位數);50kHz ~ 100kHz : +(5% 讀值 + 50 位數) |
| 輸入阻抗 | 10MΩ |
| 直流電流 | |
| 檔位 | 500μA, 5mA, 50mA, 500mA, 2A, 20A 共 6 檔 |
| 準確度 | 500μA ~ 500mA 4檔 : +(0.05% 讀值 + 3 位數);2A ~ 20A 2檔 : +(0.2% 讀值 + 5 位數) |
| 交流電流 (TRUE RMS) | |
| 檔位 | 500μA, 5mA, 50mA, 500mA, 2A, 20A 共 6 檔 |
| 準確度 | 500μA ~ 20A 6檔 :20Hz ~ 45Hz : +(1% 讀值 + 15 位數);45Hz ~ 2kHz : +(0.5% 讀值 + 15 位數);500μA ~ 500mA 4檔 :2kHz ~ 10kHz : +(1% 讀值 + 15 位數);10kHz ~ 20kHz : +(2% 讀值 + 15 位數) |
| 電阻 | |
| 檔位 | 500Ω, 5kΩ,50kΩ,500kΩ,5MΩ, 20Ω 共 6 檔 |
| 準確度 | 500Ω : +(0.1% 讀值 + 4 位數);5kΩ ~ 500kΩ 3檔 : +(0.1% 讀值 + 2 位數);5MΩ : +(0.2% 讀值 + 2 位數);20MΩ : +(0.3% 讀值 + 2 位數) |
| 二極管 | |
| 順向電壓1.5V, 開路電壓 3.1V | |
| 電容 | |
| 檔位 | 5nF, 50nF, 500nF, 5μF, 50μF 共 5 檔 |
| 準確度 | +(2% 讀值 + 4 位數) |
| 頻率 | |
| 輸入位準 (正弦波) | mV 檔 : 10Hz ~ 50kHz >120mV ;50k ~ 150kHz >200mV ;5V~50V 檔 : 20Hz ~ 200kHz >1.2V ;500V 檔 : 20Hz ~ 1kHz >12V |
| 準確度 | +(0.05% 讀值 + 1 位數) |
| 短路蜂鳴 | |
| < 5Ω | |
| 其他功能 | |
| 自動換檔, 手動換檔, 值, 小值, dBm, REL, Hold, 比較, 設定呼叫 | |
| 顯示 | |
| 雙顯示 0.4" , 0.5", LED 顯示器 | |
| 界面 | |
| 標準 RS-232C, 選購 GPIB | |
| 使用電源 | |
| AC 100V/120V/220V/230V +10%, 50/60Hz | |
| 尺寸及重量 | |
| 251(寬)x 91(高)x 291(長) mm;約 2.6 公斤 | |
