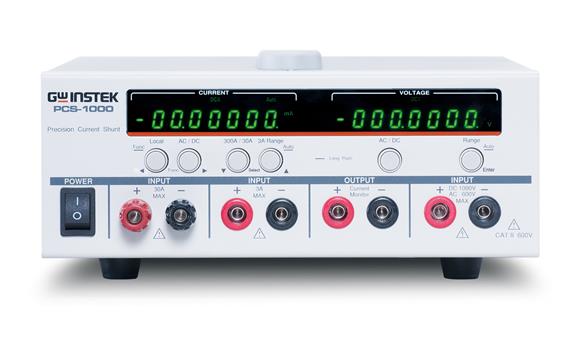

圖片僅供參考,產品以實物為準
PCS-1000分流計產品詳細規格
| 規格 | ||||
| 直流電壓特性 | ||||
| 精度 | 檔位 | 23℃±5℃(每年) | 溫度系數/ ℃ | |
| 200.0000mV | 0.0050+0.0035 | 0.0005+0.0005 | ||
| 2.000000V | 0.0050+0.0010 | 0.0005+0.0001 | ||
| 20.00000V | 0.0050+0.0010 | 0.0005+0.0001 | ||
| 200.0000V | 0.0050+0.0010 | 0.0005+0.0001 | ||
| 1000.000V | 0.0050+0.0020 | 0.0005+0.0001 | ||
| ±(%讀值+%檔位); 電壓輸入電阻:有直流電壓檔位10MΩ | ||||
| 直流電流特性 | ||||
| 精度 | 檔位 | 負擔電壓 | 23℃±5℃(每年) | 溫度系數/ ℃ |
| 30.00000mA | <0.4V | 0.01+0.005 | 0.001+0.002 | |
| 300.0000mA | <0.5V | 0.01+0.005 | 0.001+0.002 | |
| 3.000000A | <0.8V | 0.01+0.005 | 0.001+0.002 | |
| 30.00000A | <0.8V | 0.01+0.005 | 0.001+0.002 | |
| 300.0000A | <0.8V | 0.02+0.005 | 0.001+0.002 | |
| ±(%讀值+%檔位) | ||||
| 真有效值交流電壓特性 | ||||
| 精度 | 檔位 | 頻率 | 23℃±5℃(每年) | 溫度系數/ ℃ |
| 200.0000mV | 45Hz-2KHz | 0.5+0.05 | 0.005+0.005 | |
| 2.000000V | 2KHz-10kHz | 1.0+0.05 | 0.005+0.005 | |
| 20.00000V | 10kHz-20kHz | 2.0+0.10 | 0.005+0.005 | |
| 200.0000V | 0.005+0.005 | |||
| 600.000V | 0.005+0.005 | |||
| ±(%讀值+%檔位) | ||||
| 真有效值交流電流(AC+DC)特性 | ||||
| 精度 | 檔位 | 頻率 | 23℃±5℃(每年) | 溫度系數/ ℃ |
| 30.00000mA | 0.03+0.006 | |||
| 300.0000mA | 45Hz-2KHz | 0.5+0.05 | 0.03+0.006 | |
| 3.000000A | 2KHz-10kHz | 1.0+0.05 | 0.03+0.006 | |
| 30.00000A | 45Hz-400Hz | 0.5+0.05 | 0.03+0.006 | |
| 300.0000A | 0.03+0.006 | |||
| ±(%讀值+%檔位) | ||||
| 電流監控器精度 | ||||
| 范圍 | 分流器 | 直流精度 | 交流精度 ≤ 400Hz | 輸入DC/ AC RMS |
| 10Ω | 0.01% | 0.10% | 30mA | |
| 1Ω | 0.01% | 0.10% | 300mA | |
| 0.1Ω | 0.01% | 0.10% | 3A | |
| 0.01Ω | 0.01% | 0.10% | 30A | |
| 0.001Ω | 0.02% | 0.10% | 300A | |
| 電源 | 100V/120V/220V/240V±10% | |||
| 電源頻率 | 50/60Hz | |||
| 操作環境 | 0℃~50℃, 80% R.H.在40℃ | |||
| 功率損耗 | Max 35VA | |||
| 尺寸&重量 | 210 mm (W) x 80mm(H) x 390 mm(D); 約6kg | |||
